2.2 cali ILI9225G SPI & RGB Touch TFT LCD Screen,2.2" QCIF TFT LCD Display Module Z Resistive Touch Panel

20,2-calowy ekran LCD ILI9225G SPI i RGB Touch TFT,2.2" QCIF TFT LCD Display Module With Resistive Touch Panel Wprowadzenie produktuSF-TC220I-9752C-T SPECIFICATION_IC-ILI9225G.pdf

BezpieczneSF-TC220I-9752C-Tjest 2,2-calowy moduł wyświetlacza LCD TFT o przekątnej 176x220 QCIF.SF-TC220I-9752C-TModel ma wymiar modułu41.7x56.16x3.35Zintegrowany kontroler ILI9225G na moduł, zakres napięcia zasilania logicznego od 1,6 V do 3,3 V.
Moduł LCD TFT o pojemności 2,2 ̊ jest w trybie portretowym, jeśli chcesz użyć trybu krajobrazowego, skontaktuj się z nami w celu uzyskania dalszego wsparcia technicznego."2" moduł LCD o jasności do 200 cd/m2 (typowa wartość), może działać w temperaturze od -20°C do +70°C; temperatury przechowywania wahają się od -30°C do +80°C.

SF-TC220I-9752C-Tjest ekranem TFT o wymiarze 2,2 cala z ekranem dotykowym o odporności (RTP)Moduł LCD TFT,Ten moduł LCD ma panel powierzchniowy przeciwbłyskowy, kierunek widzenia 12 o'clock, inwersja skali szarości 6 o'clock.SF-TC220I-9752C-N.

Słowo kluczowe wyszukiwania: tft 2.2, 2,2-calowy, 2,2-calowy, 2,2-calowy, 2,2-calowy, 2,2-calowy.2, 2,2-calowy wyświetlacz tft, 2,2-calowy wyświetlacz tft, 2,2-calowy wyświetlacz tft, 2.2, wyświetlacz tft 2,2", 2,2" ekran tft, 2,2" ekran tft, 2,2" ekran tft, ekran tft 2.2, ekran TFT 2,2 cala, ekran TFT 2,2", ILI9225G, SPI 2,2 cala, RGB 2,2 cala, ekran TFT 2,2 cala, SPI 2,2 cala,

Charakterystyka:

20,2-calowy ekran LCD ILI9225G SPI i RGB Touch TFT,2.2" QCIF TFT LCD Display Module With Resistive Touch Panel Product Drawing

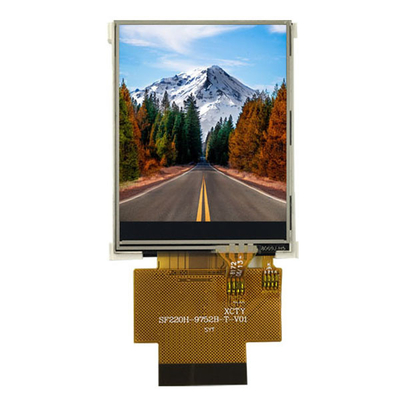

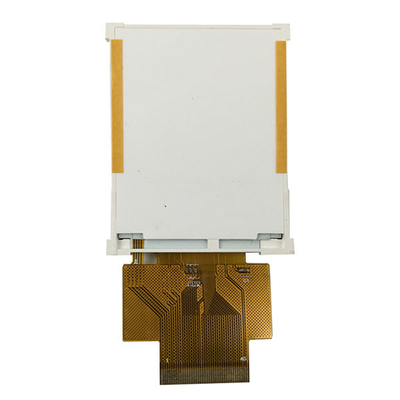

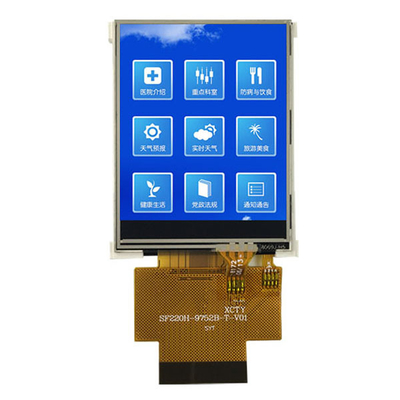

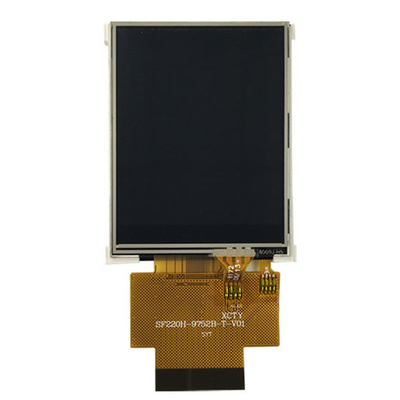

20,2-calowy ekran LCD ILI9225G SPI i RGB Touch TFT,2.2" QCIF TFT LCD Display Module With Resistive Touch Panel Obraz produktu

Skontaktuj się z nami

Chcielibyśmy usłyszeć o Waszych projektach, jeśli macie jakiekolwiek pytania, skontaktujcie się z nami pod adresem sales2@saef.com.cn

Ekran dotykowy LCD - dotykowy
1.1 Rezystywny ekran dotykowy
Przed pojawieniem się iPhone'a, ekrany dotykowe były prawie wyłącznie używane, które używały czujników ciśnienia do kontroli wykrywania kontaktu,o pojemności nieprzekraczającej 10 W.

Główną częścią oporowego ekranu dotykowego jest oporowy ekran filmowy, który jest bardzo dobrze dopasowany do powierzchni ekranu, który jest wielowarstwowym filmem kompozytowym,o masie nieprzekraczającej 1 mm,, a powierzchnia pokryta jest przejrzystą warstwą przewodzącą z tlenku metalu (przezroczystej oporności przewodzącej), która jest pokryta warstwą utwardzania powierzchni zewnętrznej,gładkie i antyrobne warstwy plastikowe, a jego wewnętrzna powierzchnia jest również pokryta powłoką,i istnieje wiele małych (mniej niż 1/1000 cali) przejrzystych punktów izolacyjnych między nimi, aby oddzielić dwie warstwy izolacji warstwy przewodzącejKiedy palec dotyka ekranu, dwie warstwy przewodzących warstw są w kontakcie w punkcie dotyku, a rezystancja zmienia się, generując sygnał w kierunku X i Y,który jest następnie wysyłany do kontrolera ekranu dotykowegoKontroler wykrywa ten kontakt, oblicza pozycję (X,Y) i następnie symuluje zachowanie myszy w oparciu o uzyskaną pozycję.To najważniejsza zasada technologii oporowych ekranów dotykowych.

Ekran dotykowy używany przez autora jest ekranem dotykowym o odporności, a jego własny układ sterowania ekranem dotykowym jest XPT2046 (na tylnej stronie wyświetlacza LCD U1 znajduje się układ).XPT2046 to 4-przewodowy sterownik ekranu dotykowego (komunikacja SPI) z 12-bitową rozdzielczością 125KHz slew rate step-by-step approximation A/D converter. XPT2046 obsługuje nisko napięte interfejsy I/O od 1,5 V do 5,25 V. XPT2046 może wykrywać położenie naciskanego ekranu poprzez wykonanie dwóch konwersji A/D,oraz oprócz pomiaru ciśnienia na ekranie dotykowymZakres temperatury roboczej wynosi -40°C~+85°C.

Czip jest w pełni kompatybilny z ADS7843 i ADS7846, a szczegółowe informacje na temat jego użytkowania można znaleźć w arkuszu danych tych dwóch chipów.
Uwaga:

(1) Przy użyciu chipu XPT2046 bezpośrednio użyć komunikacji SPI (zarówno oprogramowania, jak i sprzętu) do odczytu wysokiego wyjścia danych 12-bitowego przez terminal MISO,a następnie odczytać współrzędne X i Y poprzez konwersję współrzędnych i operacje filtrowania; (Widoczne jest to w procesie programowania)

(2) Ze względu na szczególne właściwości fizyczne, podstawowe zastosowanie oporowego ekranu dotykowego wymaga kalibracji błędu dotykowego,ale dane kalibracyjne ekranu rezystywnego tego samego typu LCD są przybliżone;

(3) Ze względu na istnienie mechanizmu, który musi być kalibrowany w przypadku wyświetlaczy dotykowych o oporności, kalibracja jest zazwyczaj konieczna przed użyciem.możemy użyć 24CXX (EEPROM) do zapisania parametrów kompensacji kalibracji, a potem nie musimy ponownie kalibrować za każdym razem, gdy włączamy komputer; (Jako ostateczne rozwiązanie, biorąc pod uwagę koszty,faktycznie możliwe jest zapisanie danych kalibracyjnych w pamięci błyskawicznej - nie jest to zalecane);

Zalety wyświetlacza dotykowego: wysoka precyzja, niska cena, silna zdolność przeciwdziałania zakłóceniom i dobra stabilność.
Wady wyświetlacza dotykowego: łatwo się drapie, przepuszczalność światła nie jest bardzo dobra i nie obsługuje funkcji wielo-dotknięcia.w przeciwnym razie przesunięcie nie jest małe)

1.2 Pojemny ekran dotykowy
W dzisiejszych czasach prawie wszystkie smartfony, w tym tablety, używają ekranu pojemnościowego jako ekranu dotykowego, ekranu pojemnościowego jest użycie czujników ludzkiego ciała do kontroli wykrywania kontaktu,brak bezpośredniego kontaktu lub tylko niewielki kontakt, wykrywając indukcyjny prąd w celu zlokalizowania współrzędnych dotykowych.

Istnieją dwa główne rodzaje pojemnościowych ekranów dotykowych:

1Powierzchnia pojemnościowa pojemnościowy ekran dotykowy.

Technologia powierzchniowo pojemnościowego ekranu dotykowego wykorzystuje ITO (indyjowy tlenek cyny,przezroczysty materiał przewodzący) film przewodzący do wykrywania zachowania dotykowego powierzchni ekranu poprzez wykrywanie pola elektrycznegoAle powierzchniowo pojemne ekrany dotykowe mają pewne ograniczenia, mogą rozpoznać tylko jeden palec lub jeden dotyk.

2Projektowany pojemnościowy ekran dotykowy.

Projektowane capacitive touch screens to czujniki, które wykorzystują elektrody ekranu dotykowego do emitowania linii pola elektrostatycznego.Istnieją dwa rodzaje pojemności, które są powszechnie stosowane w projekcji pojemnościowej technologii wykrywania: samokapacytans i pojemność interakcyjna.

Samokapacytans, znany również jako absolutna pojemność, jest najczęściej stosowaną metodą, a samokapacytans zwykle odnosi się do pojemności składającej się z elektrody skanującej i uziemienia.Na powierzchni szkła, są elektrody skanujące poprzeczne i wzdłużne wykonane z ITO, a między tymi elektrodami a ziemią tworzą połączenie pojemnościowe.kondensator jest dodawany równolegle do obwodu, zmieniając w ten sposób całkowitą pojemność linii skanującej.

Pojemność współdziałania, znana również jako pojemność rozciągania, tworzy pojemność na skrzyżowaniu elektrod ITO poprzecznych i wzdłużnych na powierzchni szkła.Interaktywna metoda skanowania pojemności polega na skanowaniu zmiany pojemności na każdym skrzyżowaniu w celu określenia położenia punktu dotykuPo dotknięciu, będzie wpływać na sprzężenie sąsiednich elektrod, zmieniając tym samym pojemność na skrzyżowaniu,i metoda skanowania pojemności interaktywnej może wykryć wartość pojemności każdego skrzyżowania i zmianę pojemności po dotknięciu, więc wymaga dłuższego czasu skanowania niż metoda skanowania samokondensacji i musi skanować i wykrywać elektrody X * Y. Obecnie ekrany dotykowe smartfonów, tabletów itp.,wszystkie wykorzystują interaktywną technologię pojemnościową. (LCD autorskiej punktualnej deski elitarnej jest pojemnościowym ekranem dotykowym)

Przepuszczalny, pojemnościowy ekran dotykowy wykorzystuje dwie kolumny elektrod w kolumnach pionowych i poziomych w celu utworzenia matrycy czujnika do czuwania dotyku.elektrody osi X i elektrody osi YElektrody na zdjęciu są w rzeczywistości przezroczyste i są tutaj dla wygody wszystkich.dokładność i rozdzielczość ekranu pojemnościowego przezroczystej elektrody w osi X i Y są związane z liczbą kanałów w osi X i YIm więcej kanałów, tym większa dokładność.
