Szczegóły Produktu:
|
| Produkt: | 1.22-calowy ekran TFT LCD | Ekran dotykowy: | Bez ekranu dotykowego (przystosowany) |
|---|---|---|---|
| Rozstrzygnięcie: | 240x204 | Kierunek patrzenia: | Pełny kąt widzenia IPS (80/80/80/80) |
| Układ scalony sterownika: | ST7789V | Kod PIN: | 14 szpilów |
| Połączenie: | Typ złącza FPC | Luminancja powierzchni: | 300 cd/m2 (nits) |
| interfejs: | SPI | Żywotność diody LED: | 40 000 godzin |
| Podkreślić: | Okrągły wyświetlacz LCD IPS,okrągły wyświetlacz LCD 240x204,okrągły wyświetlacz LCD OEM |
||
SF-TC122B-8807A1-N SPECIFIKACJA 2023-09-10.pdf
1.22 cali Okrągły Okrągły Ekran LCD TFT 240x204 kropki IPS Pełny kąt widzenia Wprowadzenie produktu
SAEF TECHNOLOGY SF-TC122B-8807A1-N to ekran LCD typu TFT typu IPS o średnicy przekątnej 1,22 ′′, o okrągłym kształcie, o rozdzielczości 240x204 pikseli.
Krótkie informacje o produkcie:
1Rozmiar LCD: 1,22 ′′ TFT
2Rozdzielczość: 240x204
3. Kąt widzenia: wszystkie
4Rozmiar zarysu: 33,66x33,02x1,5 mm
5. IC sterownika LCD: ST7789V
6. Typ interfejsu LCD: SPI
7. Temperatura: od -20°C do +70°C; Tst -30°C do +80°C
8. Panel dotykowy: bez ekranu dotykowego ((Kustomowalny)
| Produkt: | 1.22-calowy ekran TFT LCD | Ekran dotykowy: | Bez ekranu dotykowego (przystosowany) |
|---|---|---|---|
| Rozstrzygnięcie: | 240x204 | W kierunku widzenia: | IPS pełny kąt widzenia ((80/80/80/80) |
| System sterowania: | ST7789V | Numer szpilki: | 14 szpilów |
| Połączenie: | Rodzaj złącza FPC | Światłość powierzchni: | 300 Cd/m2 (nits) |
| Interfejs: | SPI | Żywotność LED: | 40000 godzin |
1.22 cala Okrągły LCD Ekran TFT 240x204 kropki IPS Rysunek produktu
Opis kodu PIN
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | LEDK2 | O | Katodę LED |
| 2 | LEDK1 | O | Katodę LED |
| 3 | LEDA | O | Anodę LED |
| 4 | GND | Ja... | Powierzchnia |
| 5 | FMARK | Ja... | Efekt rozdzierania szpilki wyjściowej do synchronizacji MCU z pisaniem ramki, aktywowany przez polecenie S / W. |
| 6 | SDI | Ja... | Wyświetlanie sygnału wejściowego danych |
| 7 | SCLK | Ja... | W interfejsie seryjnym jest to używane jako SCL. |
| 8 | RS | Ja... | Zarejestruj wybrany sygnał |
| 9 | CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 10 | Zresetowanie | Ja... | Sygnał wejściowy LCM Reset |
| 11 | IOVCC | Ja... | Zasilanie 2.8V/1.8V Napięcie |
| 12 | Wpływ | Ja... | Zasilanie 2,8 V |
| 13 | GND | Ja... | Powierzchnia |
| 14 | GND | Ja... | Powierzchnia |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 3.0-3.6 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka prądu stałego (VDD=3,3V,Ta=25°C)
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Prąd zasilający | IDD | - | TBD | - | mA | VDD=3,3V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Prąd przecieku wejściowego | IIL | - | TBD | - | mA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
Uwaga: |
| Napięcie zasilania | Vf | - | 3.2 | V | If=40mA | - | |
| Prąd zasilający | Jeśli | - | 40 | - | mA | - | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - | |
| Rozpraszanie mocy | Pd | - | 128 | - | mW | - | |
| Intensywność światła dla LCM |
- |
- | 150 | - | Cd/m2 | If=40mA | - |
| Jednorodność dla LCM | - | 70 | 75 | - | % | If=40mA | - |
| Kolor podświetlenia | Biały | ||||||

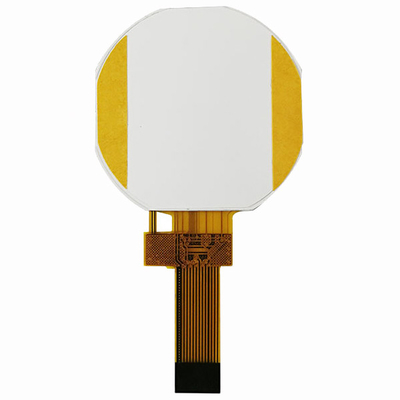

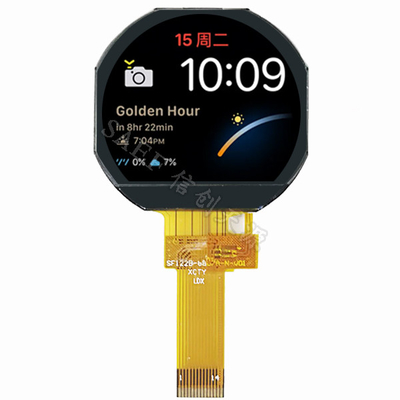

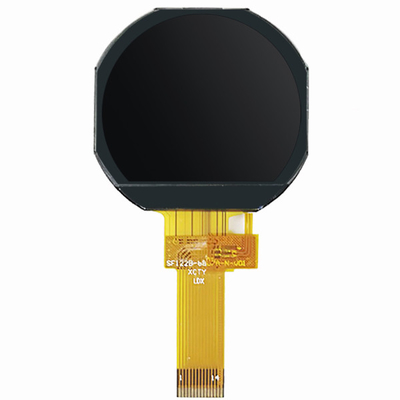

1.22 cala Okrągły LCD Ekran TFT 240x204 kropki IPS Obraz produktu
