Szczegóły Produktu:
|
| Produkt: | Mały, mały ekran TFT IPS o przekątnej 0,85 cala | Rozstrzygnięcie: | 128x128 pikseli |
|---|---|---|---|
| Układ scalony sterownika: | NV3023A lub odpowiednik | Wym. konturu: | 17,6 x 20,6 x 1,45 mm |
| Ekran dotykowy: | bez dotyku | szklana pokrywa: | Dostosowywalne |
| Kierunek patrzenia: | Wszystkie kąty widzenia IPS | interfejs: | MCU 8 bitów (konfigurowalny) |
| Połączenie: | rodzaj lutowania | Kod PIN: | 28 pinów (konfigurowalne) |
| Luminancja powierzchni: | 350 cd/m2 (nitów) | typ podświetlenia: | Biała dioda LED |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Kwadratowy wyświetlacz LCD o przekątnej 0,85 cala,kwadratowy wyświetlacz LCD 128x128 |
||
** Pobierz arkusz danych **
SF-TC085AS-8980A-N SPECIFIKACJA.pdf

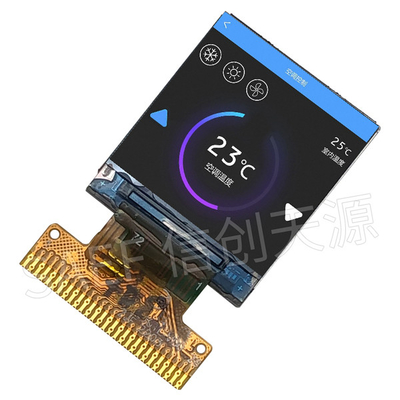

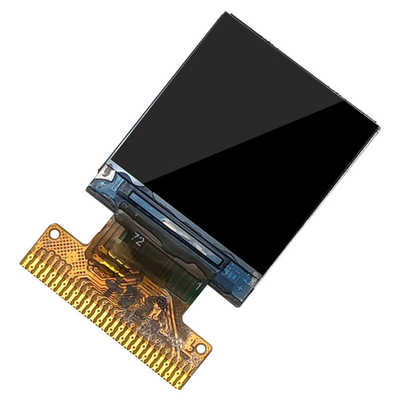

Opis produktu: 0,85" 128x128 cali wyświetlacz IPS TFT LCD MCU
Przedstawiamy nasz kompaktowy wyświetlacz IPS TFT LCD o rozmiarze 128x128 cali, wysokiej rozdzielczości, idealny do różnych zastosowań.Ten wysokiej jakości wyświetlacz ma jasną i żywą rozdzielczość 128x128 pikseli, ożywiając wizualizację o wyraźnej jasności i bogatych kolorach.
Kluczowe cechy:
Kompaktowy rozmiar:Wymierzając tylko 0,85 cala w przekątnie, wyświetlacz jest idealny dla projektów, w których przestrzeń jest ograniczona, w tym urządzeń noszonych, przenośnych i aplikacji IoT.
Technologia IPS:Panel In-Plane Switching (IPS) zapewnia szeroki kąt widzenia i doskonałą reprodukcję kolorów, zapewniając spójną jakość obrazu z różnych perspektyw.
Wysoka rozdzielczość:Rozdzielczość 128x128 pikseli zapewnia wyraźne i szczegółowe obrazy, dzięki czemu nadaje się do aplikacji wymagających dużej ilości grafiki i bezproblemowych interfejsów użytkownika.
Łatwa integracja:Zaprojektowany z interfejsem MCU, ten wyświetlacz LCD upraszcza połączenia z mikrokontrolerami, ułatwiając integrację z istniejącymi systemami.
Różnorodne zastosowania:Idealny do użycia w inteligentnych urządzeniach, robotyce, elektronikach konsumenckich i każdym projekcie wymagającym kompaktowego rozwiązania wyświetlania.
Niskie zużycie energii:Ten wyświetlacz, zaprojektowany z myślą o wydajności, zużywa minimalną energię i wydłuża żywotność baterii urządzeń przenośnych.
Wydajność:Dzięki trwałej konstrukcji i niezawodnej wydajności, wyświetlacz został zaprojektowany z myślą o trwałości i niezawodnym użyciu w różnych środowiskach.
Uaktualnij swój projekt dzięki naszemu wyświetlaczowi MCU LCD o rozmiarze 0,85" 128x128 Inch Square Type IPS TFT i doświadcz idealnej mieszanki rozmiarów, jakości i funkcjonalności!
| Cechy | Szczegóły | Jednostka |
| Rozmiar wyświetlacza (po przekątnej) | 0.85 | Calownik |
| Rodzaj LCD | α-Si TFT | - |
| Tryb wyświetlania | IPS / nadajnik / zazwyczaj czarny | - |
| Rozstrzygnięcie | 128RGB x 128 | - |
| Wyświetlanie kierunku | Wszystkie | Najlepszy obraz |
| Opis modułu | 17.6 ((H) ×20.6 ((V) ×1.45 ((T) (uwaga 1) | mm |
| Opis TP | N/A | mm |
| Obszar obserwacyjny TP | N/A | mm |
| Obszar aktywny TP | N/A | mm |
| Obszar aktywny | 15.2064 (H) ×15.2064 ((V) | mm |
| Obszar widokowy | N/A | mm |
| Wyświetlanie kolorów | 65K. | - |
| Interfejs | 4-SPI | - |
| System sterowania | NV3023A | - |
| Temperatura pracy | -20 ¢60 | oC |
| Temperatura przechowywania | -30 ¢70 | oC |
| Waga | TBD | g |
Częste pytania
Czy mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
Co z czasem realizacji?
A: W przypadku produktów nieprzechowywanych, próbki na magazynie natychmiast. 1-1,5 tygodnia do ponownego wykonania próbek. 4-6 tygodni do masowej produkcji. W przypadku produktów zaprojektowanych, 2-3 dni do wniosku o rysunek;2 godziny do pobierania próbek przy zatwierdzaniu rysunku; 5-6 godzin w przypadku serii próbnej/produkcji seryjnej przy zatwierdzeniu próbki.
Q3. Czy macie jakieś ograniczenie MOQ dla zamówienia próbki i produkcji?
A: Niski MOQ. Dostępne są 3-5 sztuk do sprawdzenia próbek. MOQ masowej produkcji jest zwykle 1K / partia. Wspieramy ilość niższą niż MOQ MP dla zamówienia trail-run / PP-run.
P4: Jak wysyłasz towary i jak długo trwa ich przywóz?
Odp.: Wysyłka za pomocą DHL, UPS, FedEx lub TNT. Dojazd trwa 5-7 dni. Wysyłka lotnicza i morska również opcjonalna.
P5: Jak wykonać zamówienie modułu LCD?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, klient potwierdza próbki i składa depozyt na formalne zamówienie.
Po czwarte, zorganizujemy produkcję.
P6: Czy można wydrukować moje logo na produkcie LCD?
A: Tak. Proszę poinformować nas formalnie na etapie projektowania, a my zrobimy próbki z logo do testu próbki i zatwierdzenia. Po zatwierdzeniu próbki, produkcja masowa będzie kontynuować zatwierdzone próbki.
Q7: Czy oferujesz gwarancję na produkty?
O: Tak, oferujemy 1 rok gwarancji na nasze produkty.
P8: Jak postępować z wadliwymi?
A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości i wadliwy wskaźnik będzie mniejszy niż 0,2%.
Po drugie, w okresie gwarancji wyślemy nowe płyty LCD z nowym zamówieniem w niewielkiej ilości.Naprawiamy je i odesłamy do Ciebie lub możemy omówić rozwiązanie w tym ponowne połączenie zgodnie z rzeczywistą sytuacją.
Wymiar zewnętrzny
Definicja pin interfejsu
| Nie | SYMBOL | Funkcja |
| 1 | GND | Ziemia mocy |
| 2-6 | NC | TNie łączyć |
| 7 | GND | Ziemia mocy |
| 8 | VDD | Zapewnienie zasilania analogowego, VDD = 2,5 V ~ 3,3 V. |
| 9 | IM2 | IM2=11, równoległy interfejs MCU; IM2=01, interfejs seryjny |
| 10 | SPI4W | SPI4W = ₹0 ₹, 3-linkowy SPI lub 2 linki danych SPI włączone; SPI4W = ₹1 ₹, 4-linkowy SPI włączony. |
| 11 | CS | Szczyp wyboru chipa; Niskie włączanie, wysokie wyłączanie. |
| 12 | Zresetowanie | Ten sygnał zresetuje urządzenie i musi zostać zastosowany do prawidłowego inicjalizacji chipa. |
| 13 | D/C | Wyświetlanie danych/pin wyboru polecenia w równoległym interfejsie MCU. Pin ten jest używany do zegarów w 4-liniowym interfejsie seryjnym. |
| 14 | WR | Wypisz równoległy interfejs MCU, wyświetlaj dane/pin wyboru polecenia w 4-liniowym interfejsie seryjnym. |
| 15 | R & D | Czytanie MCU równoległego interfejsu |
| 16 | D0 | Dane z równoległego interfejsu MCU, SPI powinny być wykorzystywane jako SDA |
| 17-23 | D1-D7 | Dane z równoległego interfejsu MCU |
| 24 | NC | Brak połączenia |
| 25 | IOVCC | Zasilanie dla systemu I/O. IOVCC= 1,65V~3,3V |
| 26 | LEDA | Anodę LED |
| 27 | NC | Brak połączenia |
| 28 | LEDK | Katodę LED |
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Min. | Max, proszę. | Jednostka | |
| Napięcie zasilania | Zasilanie | VDD | - 0.3 | +4.6 | V |
| Analogiczny | - | - | - | V | |
| O.O. | Wpływ | - 0.3 | +4.6 | V | |
| Napięcie wejściowe | Vi | - 0.3 | IOVDD+0.3 | V | |
| Temperatura przechowywania | T stg | - 30 | +70 | oC | |
| Temperatura pracy | T op | -20 | +60 | oC | |
| wilgotność magazynowa |
H stg |
10 | Uwaga 1 | % RH | |
| wilgotność operacyjna | H op | 10 | Uwaga 1 | % RH | |
Specyfikacja elektryczna
| Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | |
| Napięcie zasilania | Zasilanie | VDD | 2.4 | 2.8 | 3.3 | V |
| Analogiczny | VCI | 2.4 | 2.8 | 3.3 | V | |
| O.O. | Wpływ | 1.65 | 1.8/2.8 | 3.3 | V | |
| Logika Niskie napięcie wejściowe | VIL | -0.3IOVDD | - | 0.3IOVDD | V | |
| Logika Wysokie napięcie wejściowe | HIV | 0.7IOVDD | - | Wpływ | V | |
| Logika Niskie napięcie wyjściowe | VOL | - | - | 0.2IOVDD | V | |
| Logika Wysokie napięcie wyjściowe | VOH | 0.8IOVDD | - | - | V | |
| Obecne zużycie | Normalny wyświetlacz | Ivdd | - | 3.5 | - | mA |
| Tryb gotowości | Ivdd | - | 10 | - | uA | |
| Częstotliwość klatki | fFR | - | 60 | - | Hz | |
Specyfikacje optyczne
| Światło tylne włączone (tryb transmisyjny) | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | |||
| Min. | Typowy. | Max, proszę. | ||||||
| Światłość na powierzchni ((Jeśli = 20mA) |
Lv |
Zwykle. oglądanie kąt θX = θY =0o |
330 |
350 |
- |
cd/m2 |
||
| Wskaźnik kontrastu | CR | - | 600 | - | - | |||
| Czas reakcji | TR | - | 10 | 20 |
ms |
|||
| TF | - | - | 20 | 30 | ||||
|
Chromatyczność Przepuszczalna |
Czerwony | XR |
- |
0.614 | 0.644 | 0.674 | - | |
| YR | 0.290 | 0.320 | 0.350 | - | ||||
| Zielona | XG | 0.270 | 0.300 | 0.330 | - | |||
| YG | 0.540 | 0.570 | 0.600 | - | ||||
| Niebieski | XB | 0.104 | 0.134 | 0.164 | - | |||
| YB | 0.097 | 0.127 | 0.157 | - | ||||
| Biały | XW | 0.267 | 0.297 | 0.327 | - | |||
| YW. | 0.302 | 0.332 | 0.362 | - | ||||
| Kąt widzenia | Horyzontalny | θX+ |
Centrum CR≥10 |
- | 80 | - |
Deg. |
|
| θX- | - | 80 | - | |||||
| Wyrównywanie | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| Wskaźnik NTSC (Gamut) | - | - | - | 60 | - | % | ||
