Szczegóły Produktu:
|
Produkt: | 4-calowy wyświetlacz IPS TFT LCD | Rozstrzygnięcie: | 540x1080 pikseli |
---|---|---|---|
Kierunek patrzenia: | IPS Wszystkie kąty widzenia | Ekran dotykowy: | bez, rezystancyjne i PCAP opcjonalne |
Osłona obiektywu: | Można je dostosować | Luminancja powierzchni: | 350 cd/m2 (możliwość dostosowania) |
Interfejs: | MIPI (konfigurowalny) | Kod PIN: | 30 szpilek |
Połączenie: | Typ złącza (konfigurowalny) | Układ scalony sterownika: | ST7703 |
Temperatura robocza: | -20℃ do +70℃ | Zgodność: | Zgodny z REACH i RoHS |
Podkreślić: | 30-pinowy ekran dotykowy LCD,4-calowy ekran dotykowy LCD,4-calowy wyświetlacz TFT MIPI |
Wysoki PPI 4" TFT, 4 cali MIPI TFT LCD 540*1080 kropek Wprowadzenie produktu
SAEF TECHNOLOGY SF-TO400AS-8986A-N to 4-calowy pełny wyświetlacz TFT-LCD z 540 (RGB) X 1080 kropkami (540 poziomych przez 1080 pixelów pionowych).Napięcie napędowe (VCC) panelu LCD jest od jest 2.4V do 3.3V, typowe napięcie wynosi 2.8V. i obsługuje interfejs MIPI. Może być stosowany w systemach wbudowanych, automatyce, GPS, sprzęcie medycznym, urządzeniu przemysłowym, inteligentnym domu,urządzenia bezpieczeństwa wymagające wyświetlenia TFT w wysokiej jakości i kolorowym obrazie.
SF-TO400AS-8986A-N to TFT typu IPS-LCD (IPS oznacza In-plane Switching) o jasności 350 cd/m2 (typowa wartość). Jasność można dostosować do osiągnięcia 1000 nitów.Proszę skontaktować się z naszymi sprzedawcami.Może pracować w temperaturze od -20°C do +70°C; temperatura przechowywania waha się od -30°C do +80°C.
Produkt: | 4" IPS TFT LCD | Rozstrzygnięcie: | 540x1080 pikseli |
---|---|---|---|
W kierunku widzenia: | IPS Wszystkie kąty widzenia | Ekran dotykowy: | Bez, rezystywny i PCAP opcjonalnie |
Okładka soczewki: | Można je dostosować | Światłość powierzchni: | 350 Cd/m2 (dostosowalne) |
Interfejs: | MIPI (wykonalne) | Numer szpilki: | 30 szpilów |
Połączenie: | Rodzaj złącza (przystosowany) | System sterowania: | ST7703 |
Temperatura pracy: | -20°C do +70°C | Zgodność: | Zgodność z przepisami REACH i RoHS |
Wysoki PPI TFT 4", 4 cala MIPI TFT LCD 540*1080 kropek Rysunek produktu
Nie | SYMBOL | Funkcja |
1 | RST_LCM | Ten sygnał zresetuje urządzenie i musi zostać zastosowany do prawidłowego inicjalizacji chipa. |
2 | TE_LCM | Sygnał efektu rozdzierania jest używany do synchronizacji MCU z układem zapisu pamięci. |
3 | GND | Ziemia mocy |
4 | TDP0 | Ścieżka danych MIPI |
5 | TDN0 | Ścieżka danych MIPI |
6 | GND | Ziemia mocy |
7 | TDP1 | Ścieżka danych MIPI |
8 | TDN1 | Ścieżka danych MIPI |
9 | GND | Ziemia mocy |
10 | TDP2 | Ścieżka danych MIPI |
11 | TDN2 | Ścieżka danych MIPI |
12 | GND | Ziemia mocy |
13 | TDP3 | Ścieżka danych MIPI |
14 | TDN3 | Ścieżka danych MIPI |
15 | GND | Ziemia mocy |
16 | TCP | MIPI Clk |
17 | TCN | MIPI Clk |
18 | GND | Ziemia mocy |
19 | Poziom emisji: | Zasilanie dla systemu I/O. IOVCC = 1,65 V ~ 3,3 V. |
20 | LEDA | Anodę LED |
21 | LEDK | Katodę LED |
22 | ID1 | Identyfikacja |
23 | NC | NC |
24 | VDD2V8 | Zapewnienie zasilania analogowego, VDD = 2,5 V ~ 3,3 V. |
25 | NC | NC |
26 | SDA_CTP | Sygnał danych I2C z panelu dotykowego; Jeśli nie jest używany, otwórz ten pin. |
27 | SCL_CTP | Sygnał zegara I2C z panelu dotykowego; Jeśli nie jest używany, otwórz ten pin. |
28 | EINT_CTP | Przerwać sygnał do głównego procesora panela dotykowego; jeśli nie używany, pozostawić ten pin otwarty. |
29 | RST_CTP | System zresetuje panel dotykowy; jeśli nie jest używany, otwórz ten pin. |
30 | VDD2.8_CTP | Zapewnienie zasilania analogowego, VDD=2,4 V~3,3 V. |
Pozycja | Symbol | Min. | Max, proszę. | Jednostka | |
Napięcie zasilania | Zasilanie | VDD | - 0.3 | +4.6 | V |
Analogiczny | / | / | / | V | |
O.O. | Wpływ | - 0.3 | +4.6 | V | |
Napięcie wejściowe | Vi | - 0.3 | IOVDD+0.3 | V | |
Temperatura przechowywania | Tstg | - 30 | +70 | oC | |
Temperatura pracy | Na górze | -20 | +60 | oC | |
wilgotność magazynowa | Hstg | 10 | Uwaga 1 | % RH | |
wilgotność operacyjna | Skocz. | 10 | Uwaga 1 | % RH |
Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | |
Napięcie zasilania | Zasilanie | VDD | 2.4 | 2.8 | 3.3 | V |
Analogiczny | VCI | 2.4 | 2.8 | 3.3 | V | |
O.O. | Wpływ | 1.65 | 1.8/2.8 | 3.3 | V | |
Logika Niskie napięcie wejściowe | VIL | -0.3IOVDD | / | 0.3IOVDD | V | |
Logika Wysokie napięcie wejściowe | HIV | 0.7IOVDD | / | Wpływ | V | |
Logika Niskie napięcie wyjściowe | VOL | / | / | 0.2IOVDD | V | |
Logika Wysokie napięcie wyjściowe | VOH | 0.8IOVDD | / | / | V | |
Obecne zużycie | Normalny wyświetlacz | Ivdd | / | 50 | / | mA |
Tryb gotowości | Ivdd | / | 30 | / | uA | |
Częstotliwość klatki | fFR | / | 60 | / | Hz |

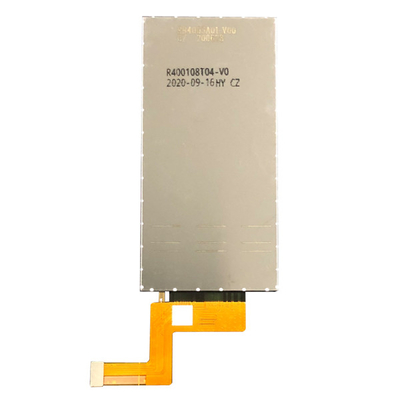

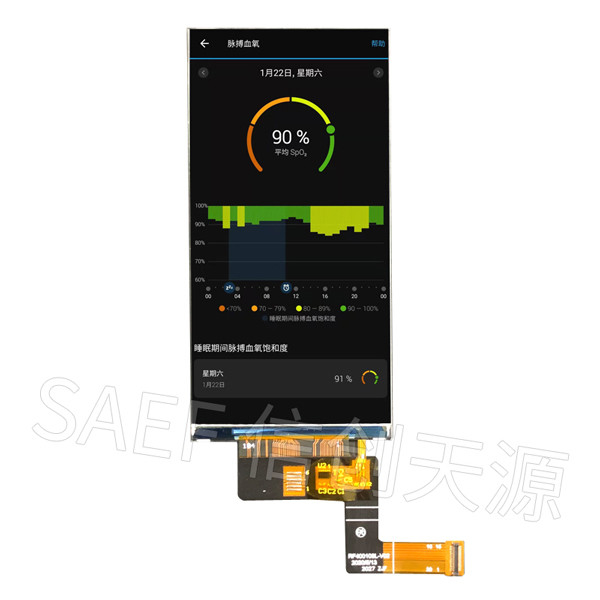

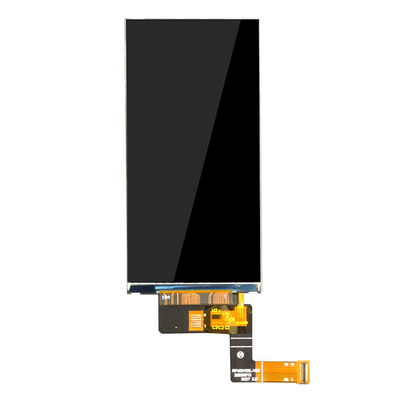

Wysoki PPI TFT 4", 4 cala MIPI TFT LCD 540*1080 kropek Obraz produktu
