Szczegóły Produktu:
|
| Produkt: | TFT 4-calowy | Rozstrzygnięcie: | 320X320 pikseli |
|---|---|---|---|
| interfejs: | SPI MCU | Ekran dotykowy: | z PCAP CTP |
| Kliknij Wymiar: | 84,0 (szer.) x 84,0 (wys.) x 3,37 (gł.) (mm) | Kierunek patrzenia: | Wszystkie kąty widzenia |
| Kod PIN: | 40 PIN-ów | Połączenie: | ZIF |
| Luminancja powierzchni: | 300 cd/m2 | Zasilanie: | 3,3 V |
| Obecne zużycie: | 20mA | Temperatura robocza: | -20℃ do +70℃ |
| DOŻYWOTNI: | 40000 godz | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 4-calowy panel LCD 320x320,4-calowy panel LCD 3,3 V |
||

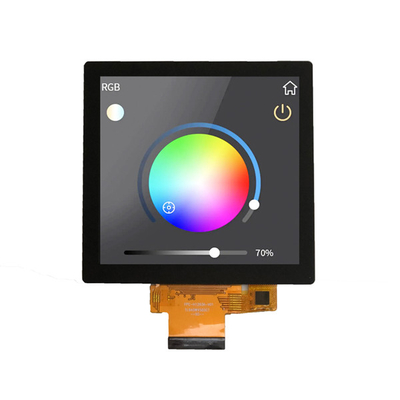

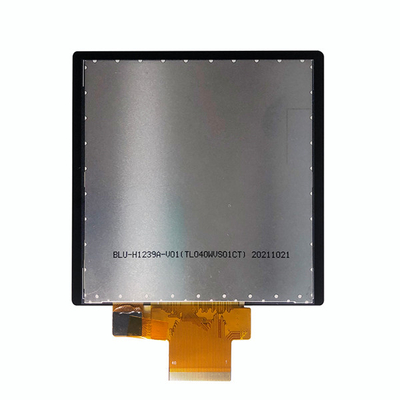

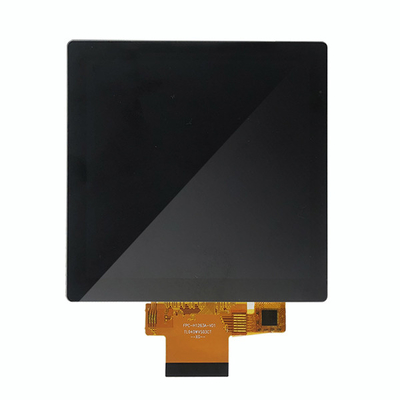

O tym przedmiocie SF-TO400DX-8979A-CT
Wzmocnić swoje projekty z naszą fabryczną 4-calowy TFT LCD panel wyświetlacz, z wyraźną 320 x 320 rozstrzygnięcia kwadratowego.co czyni go idealnym rozwiązaniem dla szerokiego zakresu zastosowań, w tym elektroniki użytkowej., urządzeń przenośnych i sprzętu przemysłowego.
Kluczowe cechy:
Zastosowanie:Idealne dla różnych sektorów, w tym:
Dlaczego wybrać nasz 4-calowy ekran TFT LCD?
Nasz panel LCD TFT, wyprodukowany z myślą o precyzji i jakości, zapewnia długotrwałą funkcjonalność i wydajność.Idealne dla programistów i producentów poszukujących niezawodnych i wysokiej rozdzielczości ekranów do innowacyjnych projektów.
Specyfikacje:
Przekształć swój produkt z naszą fabryczną 4-calową płytą LCD TFT.Zamów dziś.i doświadcz bezkonkurencyjnej jakości wizualnej i wydajności dla swojego następnego projektu!
| Produkt: | TFT 4′′ cali |
|---|---|
| Rozstrzygnięcie: | 320x320 pikseli |
| Interfejs: | MCU SPI |
| Ekran dotykowy: | Z PCAP pojemnościowy ekran dotykowy |
| Wymiar soczewki: | 84.0(W) x 84.0 (H) x 3.37 (T) mm |
| W kierunku widzenia: | Wszystkie kąty widzenia (85/85/85/85) |
| Numer szpilki: | 40 szpilów |
| Połączenie: | Wtykanie |
| Światłość powierzchni: | 300 Cd/m2 |
| Moc zasilania: | 3.3 V |
| Wykorzystanie bieżące: | 20 mA |
| Temperatura pracy: | -20°C do +70°C |
| Czas trwania: | 40000 godzin |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Wymiary zewnętrzne
Definicja pin interfejsu
| Numer PIN. | Symbol | Opis | W przypadku nieużywania | |||
| 1 | LEDA | B/L pozytywny szpil | / | |||
| 2 | LEDK | B/L - szpilka | / | |||
| 3 | LEDK | B/L - szpilka | / | |||
| 4 | GND | Powierzchnia | / | |||
| 5 | VCI | Zasilanie (2.8-3.3V) | / | |||
| 6 | IOVCC | Zasilanie I/O (1.8-3.3V) | / | |||
| 7 | TE | Wydajność efektu rozdzierania | Otwarte | |||
| 8 | CS | Szpilka wybierania chipów, nisko aktywna. | / | |||
| 9 | RS | Wyświetlanie danych/wybranie poleceniaDCX= ¢ 1 ¢: wyświetlanie danych lub parametrów. DCX = ≈ 0 ≈: rejestruj indeks / polecenie. |
/ | |||
| 10 | WR/SCK | W trybie SPI ten pin jest sck | / | |||
| 11 | R & D | Aktywność odczytu | GND | |||
| 12 | SDI | SPI interfejs wejściowy/wyjściowy pin. | / | |||
| 13 | SDO | Pin wyjściowy interfejsu SPI. | / | |||
| 14 | GND | Powierzchnia | / | |||
| 15-30 | D0-D15 | Horyzontalny wpis synchronizacji | GND | |||
| 31 | Zresetowanie | Ten sygnał zresetuje urządzenie i musi być stosowany do prawidłowego inicjalizacji chipa | / | |||
| 32 | IM2 | IM0=0 | IM2=0 | MCU 16 BIT | D[ 15:0] jest używany | / |
| IM0= 1 | IM2=0 | MCU 8 BIT | D[7:0] jest używany | |||
| 33 | IM0 | IM0= 1 | IM2= 1 | 4Line SPI | CS,RS,SCK.SDI | / |
| IM0=0 | IM2= 1 | Rezerwa | / | |||
| 34 | GND | Powierzchnia | / | |||
| 35 | TP_INT | TP Przerwanie do hosta | Otwarte | |||
| 36 | TP_SDA | Wprowadzenie i wyprowadzenie danych TP I2C | Otwarte | |||
| 37 | TP_SCL | wejście zegara TP I2C | Otwarte | |||
| 38 | TP_RES | TP zewnętrzny reset, Niski aktywny | Otwarte | |||
| 39 | TP_VCI | Zasilanie TP (2.8-3.3V) | Otwarte | |||
| 40 | GND | Powierzchnia | / | |||
