Szczegóły Produktu:
|
| Produkt: | Wyświetlacz LCD Moduł 40x4 | Znaki / Kolumny: | 40 znaków x 4 linie |
|---|---|---|---|
| Typ LCD: | STN, pozytywny, transfleksyjny | Kolor podświetlenia: | Biały, niebieski, żółty, czerwony, zielony |
| Napięcie robocze: | 5 V, 3 V opcjonalnie | Optyka: | 6:00 godzina |
| Wym. obrys.: | 190,0 (dł.) x 54,0 (szer.) x 13,1 (głęb.) mm | Obszar wyświetlania: | 149,0 (dł.) x 30,0 (szer.) mm |
| Metoda jazdy: | 1/16 Cykl pracy, 1/5 Odchylenie | Temperatura pracy: | -20°C do +70°C |
| Kod PIN: | 18 pinów | Kontroler: | SPLC780D lub odpowiednik |
| Berło: | RPP | Zgodność: | Zgodność z REACH i RoHS |
| Podkreślić: | Alfanumeryczny wyświetlacz LCD 40x4,wyświetlacz LCD 5V 40x4,monochromatyczny wyświetlacz LCD; |
||
Alfanumeryczny wyświetlacz LCD 40x4 Monochromatyczny wyświetlacz znaków STN 5V Żółty Zielony Niebieski Szary Kolor podświetlenia LED
Wyświetlacz 40x4 znaków LCD, moduł wyświetlacza LCD 40x4 Opis
SF4004A to 40x4 znakowy moduł wyświetlacza LCD, który jest wbudowany w układ scalony kontrolera ST7066;jego domyślny interfejs to 6800 4/8-bitowy równoległy i opcja zasilania 5 V lub 3,3 V.Ten wyświetlacz LCD 40x4 SF4004A jest dostępny bez podświetlenia lub z opcjami podświetlenia LED.Ten wyświetlacz LCD 40x4 jest dostępny w różnych kolorach paneli LCD, w tym w opcjach szarego, żółto-zielonego i niebieskiego LCD.Ten moduł wyświetlacza LCD 40x4 może pracować w temperaturach od -20 ℃ do + 70 ℃;jego temperatury przechowywania wahają się od -30 ℃ do + 80 ℃, wbudowany zestaw znaków obsługuje opcje angielski / japoński, angielski / zachodnioeuropejski, angielski / skandynawski europejski lub angielski / cyrylica (rosyjski).
Definicja pinów:
Pin: 1--8 DB0 — DB7 magistrala danych
Pin 9 E1 Włącz sygnał U4 (GÓRA)
Pin 10 Odczyt/Zapis R/W Wybierz
Pin 11 RS Data/Instrukcja Wybierz
Pin 12 VO kontrast regulacji
Pin 13 VSS Uziemienie (0 V)
Pin 14 VDD Napięcie zasilania dla logiki (+5V)
Pin 15 E2 Włącz sygnał U1 (DOLNY)
Pin 16 NC
Pin 17 LED A Zasilacz LED + (5,0 V)
Pin 18 LED K Zasilacz LED - (0V)
| Produkt: | Wyświetlacz LCD Moduł 40x4 | Znaki / Kolumny: | 40 znaków X 4 linie |
|---|---|---|---|
| Typ LCD: | STN, pozytywny, transfleksyjny | Kolor podświetlenia: | Biały, niebieski, żółty, czerwony, zielony |
| Napięcie robocze: | 5V, 3V opcjonalnie | Optyka: | 6:00 godzina |
| Wym. obrysu: | 190,0 (dł.) x 54,0 (szer.) x 13,1 (głęb.) mm | Obszar wyświetlania: | 149,0 (dł.) x 30,0 (szer.) mm |
| Metoda jazdy: | Cykl pracy 1/16, odchylenie 1/5 | Temperatura pracy: | -20°C do +70°C |
| Kod PIN: | 18 szpilek | Kontroler: | SPLC780D lub odpowiednik |
| Berło: | MPU | Zgodność: | Zgodność z REACH i RoHS |
Standardowa rozdzielczość wyświetlania znaków obejmuje 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCD znakowy.Moduły znakowego LCD są dostępne w typach COB i COG z różnymi interfejsami w 8080,SPI,I2C.LCD moduły znakowe są w STN/FSTN/FFSTN LCD z różnym podświetleniem LED w kolorze żółto-zielonym, białym i niebieskim.Opcje czcionek modułu znakowego to: angielski/japoński, europejski, wschodnioeuropejski, skandynawski europejski, cyrylica (rosyjski) i hebrajski/arabski.W standardzie oferujemy wyświetlacze znakowe o napięciu roboczym 5V, na zamówienie dostępne są również opcje 3V lub 3,6V.
Wyświetlacz LCD 40x4 znaków, moduł wyświetlacza LCD Rysunek 40x4

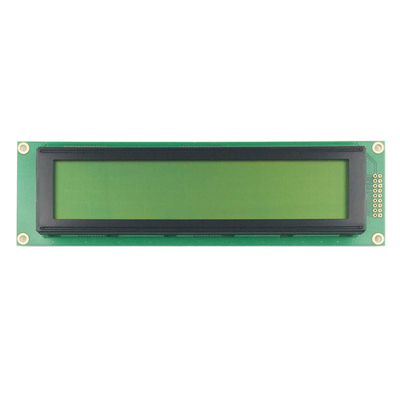

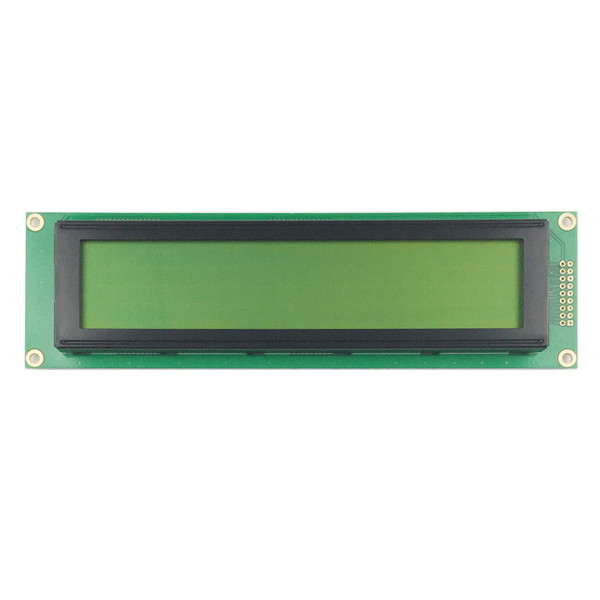

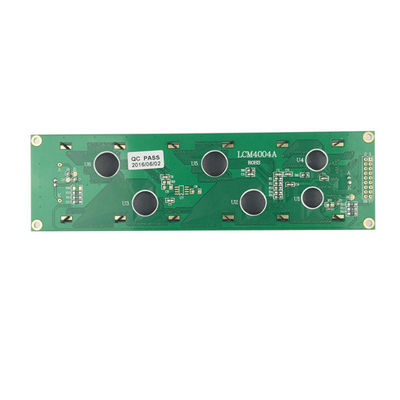

Wyświetlacz LCD 40x4, wyświetlacz LCD Moduł 40x4 Prawdziwy obraz produktu
