Moduł wyświetlacza 16x4 znaków alfanumerycznych STN LCD 5V z podświetleniem LED
Wskaźnik wyświetlacza LCD 16x4, wyświetlacz LCD 16x4 Opis
SF1604AB to moduł wyświetlacza LCD o rozdzielczości 16x4, który jest wbudowany z układem sterowania SPLC780D; jego domyślny interfejs jest 8-bitowy równoległy z opcją zasilania 5V lub 3.3V.Ten wyświetlacz 16x4 LCD SF1604AB jest dostępny bez podświetlenia lub z opcjami białego podświetlenia LED. SF1604AB 16x4 LCM jest dostępny w różnych kolorach paneli LCD, w tym w opcjach LCD szarych, żółtych/zielonych i niebieskich, i może działać w temperaturze od -20°C do +70°C;jego temperatury przechowywania wahają się od -30°C do +80°C, jego wbudowany zestaw znaków obsługuje opcje angielski/japoński, angielski/zachodnioeuropejski, angielski/skandynawski europejski lub angielski/cyrylicki (rosyjski).
Definicja szpilki:
Pin1 VSS Ground (0V)
Pin2 napięcie zasilania VDD dla logiki (+5,0V)
Pin3 VO Regulacja kontrastu
Pin4 RS Dane/Instrukcja Wybierz
Pin5 R/W Czytaj/Pisz Wybierz
Pin6 E Sygnał aktywacyjny
Pin7~14 DB0-DB7 DATA BUS
Pin15 LED A Zasilanie LED + (5.0V)
Zapewnienie zasilania Pin16 LED K LED - (0V)
| Produkt: |
16x4 znaków LCD |
Znaki / kolumny: |
16 znaków x 4 wiersze |
| Rodzaj LCD: |
STN, pozytywny/negatywny, transmisywny |
Kolor podświetlenia: |
Biały, Błękitny, Żółty, Czerwony, Zielony |
| napięcie robocze: |
5V, 3V nieobowiązkowe |
Optyka: |
6O godzinie 13.00. |
| Opis: |
87.0(L) X 60.0(W) X 11.0(T) mm |
Obszar widokowy: |
62.0(L) X 25,5 ((W) mm |
| Sposób jazdy: |
Wsparcie dla dziecka, 1/16 |
Temperatura pracy: |
-20°C do +70°C |
| Numer szpilki: |
16 szpilów |
Kontroler: |
SPLC780D lub równoważny |
| Interfejs: |
8 bitów MPC |
Zgodność: |
Zgodność z przepisami REACH i RoHS |
Standardowa rozdzielczość wyświetlania znaków obejmuje 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCD.Moduły LCD charakterystyczne są dostępne w typach COB i COG z różnymi interfejsami w 8080Moduły wyświetlania znaków,SPI,I2C.LCD są w ekranach LCD STN/FSTN/FFSTN z różnym podświetleniem LED w kolorze żółto-zielony, biały i niebieski.Europejski, wschodnioeuropejskie, skandynawskie europejskie, cyrylskie (rosyjskie) i hebrajskie/arabskie.Opcje 6V są również dostępne na żądanie.
Zarządzanie jakością
1Polityka jakości
Zapewnienie dobrej jakości i terminowe dostarczenie towarów;
Zadowolenie z wymagań klientów poprzez ciągłe doskonalenie
2Polityka EHS
Przestrzeganie przepisów prawa oraz zapobieganie i kontrolowanie zanieczyszczeń;
dążenie do zmniejszenia emisji oraz do oszczędności i pełnego wykorzystania zasobów;
Zwiększenie świadomości w zakresie ochrony środowiska i ciągłe doskonalenie środowiska;
3Przyjęte środki
Zwiększy przejrzystość swojej polityki jakości i zwiększy świadomość pracowników w zakresie jakości poprzez szkolenia i edukację;
Wprowadzając zarządzanie ¢5S, zapewnią one sprzątanie i uporządkowanie biura i miejsc produkcji, a pracownicy będą dobrze przeszkoleni;
Zapewni, że system gwarancji jakości ISO9001 obejmuje wszystkie etapy wpływające na jakość produktów i usług przed włączeniem ich do regulowanego i proceduralnego zarządzania i kontroli;
W oparciu o gwarancję jakości zmniejsza ona koszty produkcji, w tym koszty surowców, a także poprawia wydajność produkcji i zarządzania.
Moduł wyświetlacza 16x4 znaków alfanumerycznych STN LCD 5V z podświetleniem LED
- Nie.Symbol wyświetlacz LCD 16x4, wyświetlacz LCD 16x4 rysunek

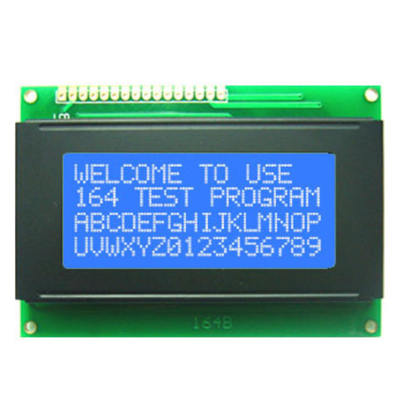

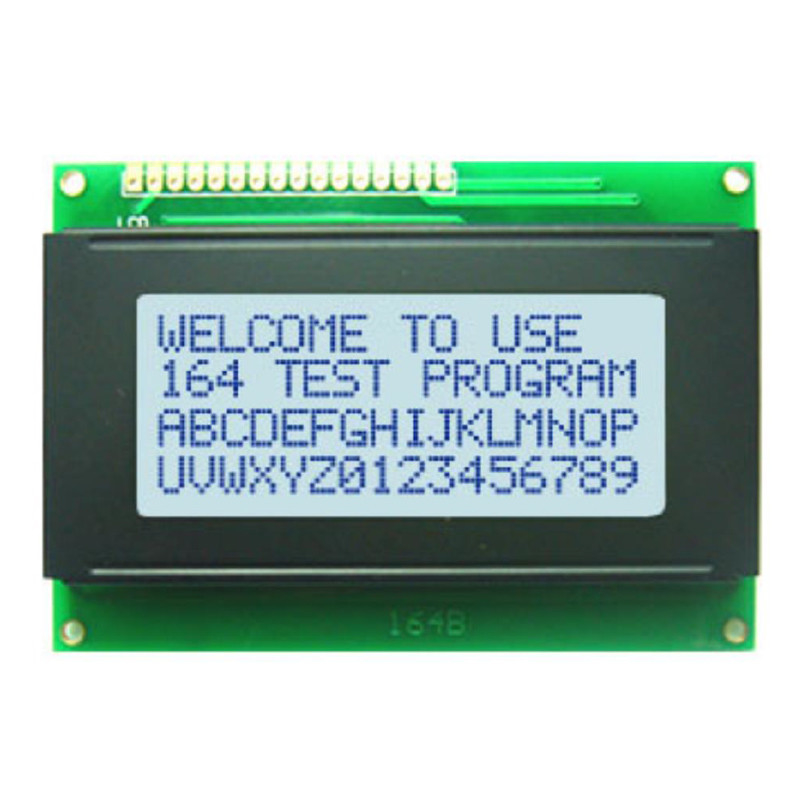

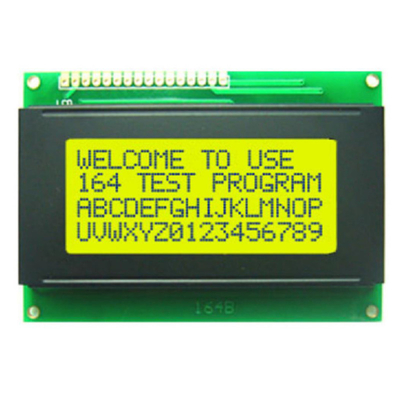

Symbol LCD Display 16x4, Display LCD 16x4 Rzeczywisty obraz produktu
