Szczegóły Produktu:
|
| Produkt: | Okrągły wyświetlacz LCD IPS TFT o przekątnej 2,1 cala | Rezolucja: | 480x480 punktów |
|---|---|---|---|
| Berło: | 3 linie SPI + 18 bitów RGB | Ekran dotykowy: | Można dostosować |
| Kierunek oglądania: | IPS (80/80/80/80) | Układ scalony kierowcy: | St7701s |
| Kod PIN: | 40 pinów | rozmiar modułu: | 56,18 x 59,71 x 2,3 mm |
| Aktywny obszar: | Średnica 53,28 mm | Połączenie: | Podłączanie (można dostosować) |
| Luminancja powierzchni: | 300 cd/m2 (gnidy) | Temperatura pracy: | -20℃ do +70℃ |
| Żywotność LED: | 40 000 godzin | Zgodność: | Zgodność z REACH i RoHS |
| Podkreślić: | Okrągły wyświetlacz LCD 2,1 cala,okrągły wyświetlacz LCD RGB |
||
2,1-calowy okrągły wyświetlacz TFT 480x480 LCD Kontroler ST7701S IC IPS Wszystkie kąty widzenia Interfejs SPI + RGB
Okrągły TFT LCD o przekątnej 2,1 cala, okrągły TFT LCD o przekątnej 2,1 cala Opis
Saef Tech SF-TC210B-8947A-N to okrągły moduł TFT LCD o przekątnej 2,1 cala i rozdzielczości 480x480 pikseli. Moduł ten jest wbudowany w układ scalony ST7701S; zawiera funkcje układu scalonego kontrolera i sterownika, obsługuje 18 bitów RGB i 3 linie SPI Interfejs i napięcie zasilania (Vdd) wahają się od 2,5 V do 4,8 V, typowo 2,8 V.
SF-TC210B-8947A-N Moduł TFT LCD pracuje w trybie kołowym o jasności 300 nitów (wartość typowa).Moduł jest również dostępny opcjonalnie dla rezystancyjnego ekranu dotykowego i projekcyjnego pojemnościowego ekranu dotykowego.SF-TC210B-8947A-N może pracować w temperaturach od -20℃ do +70℃;jego temperatury przechowywania wahają się od -30 ℃ do + 80 ℃.Ten 2,1-calowy moduł TFT LCD jest szeroko stosowany w ekspresach do kawy, kuchence mikrofalowej, skanerach, automatyce domowej, systemie kontroli dostępu, sprzęcie monitorującym, analizatorach, systemie bezpieczeństwa, systemie nawadniania ogrodu itp.
| Produkt: | Okrągły wyświetlacz LCD IPS TFT o przekątnej 2,1 cala | Rezolucja: | 480x480 punktów |
|---|---|---|---|
| Berło: | 3 linie SPI + 18 bitów RGB | Ekran dotykowy: | Można dostosować |
| Kierunek oglądania: | IPS (80/80/80/80) | Układ scalony sterownika: | ST7701S |
| Kod PIN: | 40 szpilek | Rozmiar modułu: | 56,18 X 59,71 X 2,3 mm |
| Aktywny obszar: | Średnica 53,28 mm | Połączenie: | Podłączanie (można dostosować) |
| Luminancja powierzchni: | 300 Cd/m2 (gnidy) | Temperatura pracy: | -20 ℃ do + 70 ℃ |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodność z REACH i RoHS |
Definicja pinów
Pin1, LEDA, anoda LED.
Pin2, LEDK, katoda LED.
Pin3, LEDK, katoda LED.
Pin4, GND, uziemienie.
Pin5, VCI, zasilacz.
Pin6, RST, sygnał resetowania, aktywny niski.
Pin7, NC.
Pin8, NC.
Pin9, SDA, sygnał danych SPI.
Pin10, SCK, sygnał zegara SPI.
Sygnał wyboru układu Pin11, CS, SPI.
Pin12, PCLK, sygnał zegara punktowego RGB.
Pin13, DE, sygnał włączenia danych RGB.
Pin14, VSYNC, sygnał synchronizacji ramki RGB.
Pin15, HSYNC, sygnał synchronizacji linii RGB.
Pin16~Pin33, sygnał danych RGB.( DB0: niebieski LSB; DB5: niebieski MSB; DB6: zielony LSB; DB11: zielony MSB; DB12: czerwony LSB; DB17: czerwony MSB)
Pin34, GND, uziemienie.
Pin35, TP_INT, przerwanie dotykowe.
Pin36, TP_SDA, dotykowy sygnał danych I2C.
Pin37, TP_SCL, dotykowy sygnał zegara I2C.
Pin38, TP_RST, dotykowy sygnał resetu I2C.
Pin39, TP_VCI, zasilacz dotykowy
Pin40, GND, uziemienie
Okrągły wyświetlacz TFT LCD o przekątnej 2,1 cala, okrągły ekran TFT LCD o przekątnej 2,1 cala

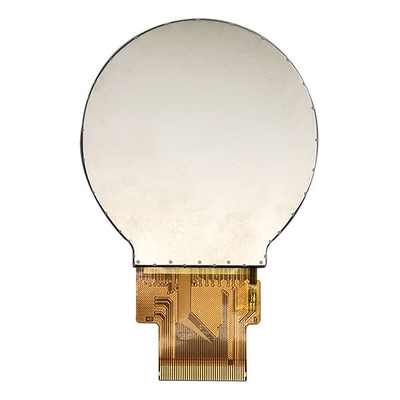

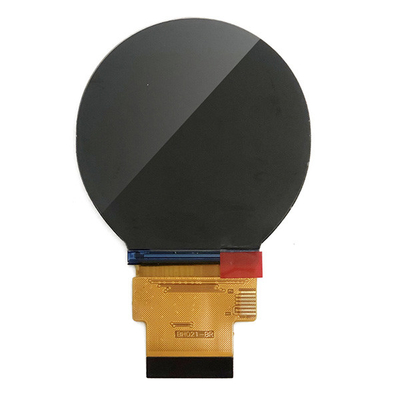

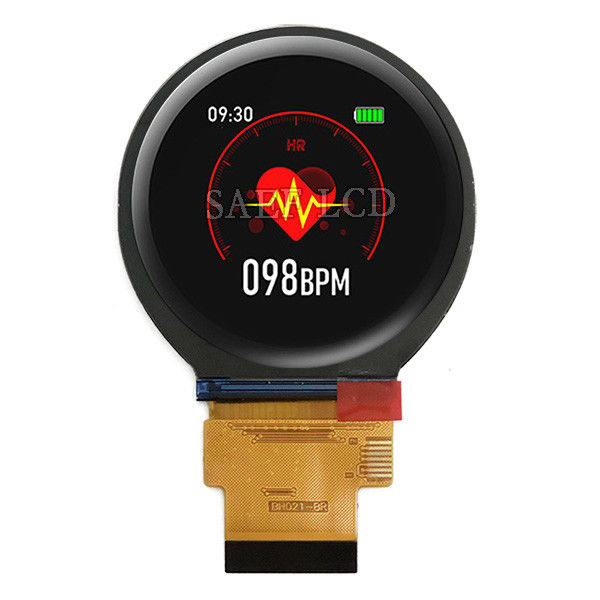

Okrągły TFT LCD o przekątnej 2,1 cala, okrągły TFT LCD o przekątnej 2,1 cala Prawdziwy obraz produktu
