Szczegóły Produktu:
|
| Produkt: | Wyświetlacz TFT LCD o przekątnej 2,8 cala | Rozstrzygnięcie: | 480x640 kropek |
|---|---|---|---|
| Układ scalony sterownika: | ILI9806E lub ST7701 lub równoważny | Ekran dotykowy: | Bez ekranu dotykowego |
| Wymiary szkła nakrywkowego: | Dostosowywalne | Kierunek patrzenia: | Bezpłatny(80/80/80/80) |
| Wym. konturu: | 50 ((W) x 69,2 ((L) x 2,35 ((T) mm | Obszar aktywny: | 430,20 x 57,60 mm |
| interfejs: | RGB (konfigurowalny) | Połączenie: | Typ złącza FPC |
| Kod PIN: | 40 pinów (konfigurowalne) | Luminancja powierzchni: | 260 cd/m2 (nity) |
| Napięcie zasilania: | 3,2 V | typ podświetlenia: | Biała dioda LED |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | TFT o wysokiej rozdzielczości 480x640,TFT o wysokiej rozdzielczości 2,8 cala |
||
2.8" TFT 480x640, TFT LCD 2,8 cala Opis
Moduł LCD TFT SF-TO280PY-8990B-N to 2,8 ′′ moduł portretowy diagonalnego rozmiaru 480x640 wysokiej rozdzielczości pełnobarwny wyświetlacz, moduł LCD SF-TO280PY-8990B-N obsługuje interfejs RGB.Interfejs jest dostosowanyModel SF-TO280PY-8990A-N ma wymiary modułu 50 ((W) x 69,2 ((L) x 2,35 ((T) mm i rozmiar powierzchni aktywnej 43,20 x 57,60 mm.
SF-TO280PY-8990B-N jest zintegrowany z sterownikiem ILI9806E lub ST7701 lub równoważnym sterownikiem IC na module, a jego napięcie zasilania logicznego waha się od 2,6 V do 3,4 V. typowa wartość wynosi 3,2 V.Światłość powierzchniowa wynosi 260 cd/m2 (Nits)Ten model ma temperaturę pracy od -20 do 70 stopni, a temperaturę przechowywania od -30 do 80 stopni.
Model ten był szeroko stosowanyd w terminale POS, czytniku gotówki, systemach wbudowanych, automatyce, GPS, sprzęcie medycznym, urządzeniu przemysłowym, sprzęcie bezpieczeństwa, które wymaga wyświetlenia TFT w wysokiej jakości i kolorowym obrazie.
Cechy
| Produkt: | 2.8" ekran TFT LCD | Rozstrzygnięcie: | 480x640 kropek |
|---|---|---|---|
| System sterowania: | ILI9806E lub ST7701 | Ekran dotykowy: | Bez ekranu dotykowego |
| Okładka szkłowa | Dostosowywalne | W kierunku widzenia: | Bezpłatnie (80/80/80/80) |
| Opis: | 50 ((W) X 69,2 ((L) X 2,35 ((T) mm | Obszar aktywny: | 430,20 x 57,60 mm |
| Interfejs: | RGB (przystosowany) | Połączenie: | Rodzaj złącza FPC |
| Numer szpilki: | 40 szpilów (wykonalne) | Światłość powierzchni: | 260 Cd/m2 (nits) |
| napięcie zasilania: | 3.2 V | Typ światła tylnego: | Biała dioda LED |
| Żywotność LED: | 40000 godzin | Zgodność: | Zgodność z przepisami REACH i RoHS |
Definicja szpilki
| Numer PIN. | Symbol | Funkcja |
| 1 | Światło LED | Światło tylne LED (katodę) |
| 2 | LED+ | Światło tylne LED ((Anoda) |
| 3 | GND | Powierzchnia |
| 4 | VDD | Zasilanie: 2,8 V |
| 5-12 | DB0-DB7(B0-B7) | Dane niebieskie RGB |
| 13-20 |
DB8-DB15(G0-G7) |
Dane w kolorze zieleni RGB |
| 21-28 |
DB16-DB23 ((R0-R7) |
Dane o kolorze czerwonym RGB |
| 29 | GND | Powierzchnia |
| 30 | PCLK | Sygnał zegara kropkowego do obsługi interfejsu RGB |
| 31 | VDD | Zasilanie: 2,8 V |
| 32 | HSYNC | Sygnał synchronizujący linię do obsługi interfejsu RGB |
| 33 | VSYNC | Sygnał synchronizujący ramki do obsługi interfejsu RGB |
| 34 | DE | Sygnał aktywacji danych dla interfejsu RGB |
| 35 | NC | NC |
| 36 | GND | Powierzchnia |
| 37 | CS | Chip wybierz pin wejściowy |
| 38 | Zresetowanie | Zewnętrzny wpis resetowy. |
| 39 | SCL | Zegar interfejsu SPI |
| 40 | SDA | Serialny sygnał wejściowy |
2.8" TFT 480x640, TFT LCD 2,8 cala Rysunek

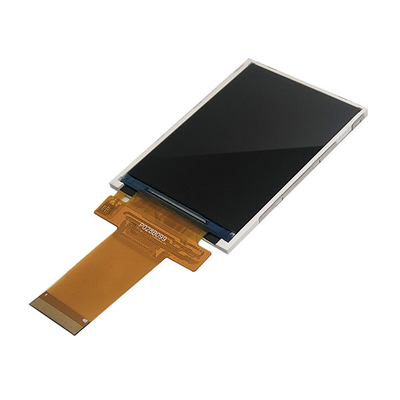

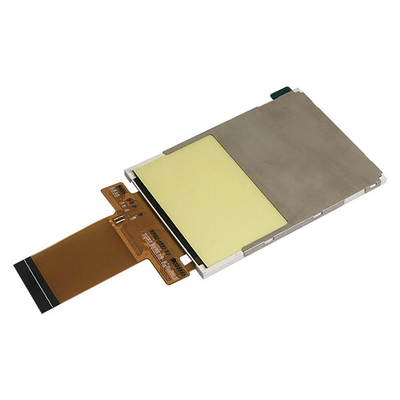

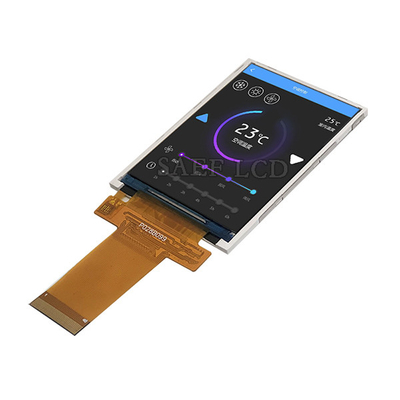

2.8" TFT 480x640, TFT LCD 2,8 cala Obraz produktu
