1.9" IPS TFT LCD Touch Screen 170x320 pełny kąt widzenia z interfejsem CTP i SPI/MCU

1.9" IPS TFT LCD Touch Screen 170x320 pełny kąt widzenia z CTP i SPI/MCU Interface Product Introduction

Bezpieczna technologiaSF-TC190B-8822A-CT1 IPS TFT LCDjest wyświetlaczem TFT LCD typu IPS o średnicy przekątnej 1,9 ′′, o okrągłym kształcie, o rozdzielczości 170 x 320 pikseli.

Krótkie informacje o produkcie:

1Rozmiar LCD: 1,9 ′′ TFT

2Rozdzielczość: 170x320

3. Kąt widzenia: wolny ((80/80/80/80)

4Rozmiar zarysu: 25,80x49,72x1,43 mm

5. LCD Driver IC: ST7789VW

6. Typ interfejsu LCD: SPI/MCU

7. Temperatura: od -20°C do +70°C; Tst -30°C do +80°C

8. Panel dotykowy: pojemnościowy ekran dotykowy ((CTP)

Zalety produktu

1. IPS pełny kąt widzenia ((80/80/80/80). Bardzo dobry kąt widzenia. Idealny do różnych rodzajów zastosowań, niezależnie od umieszczania na górze, na stole lub używanego urządzenia przenośnego itp.

2Doskonała wydajność wyświetlania koloru tła, jasności, kąta widzenia i intensywności itp.

3Wysoki poziom jakości do zastosowań przemysłowych i medycznych.

4. Elastyczny do posiadania z lub bez ekranem dotykowym rezystywnego. Możemy wspierać do projektowania dostosowane CTP ((panele dotykowe pojemnościowe) dla klientów, jak również. FPC jest również dostosowywalny.

5- Cena konkurencyjna rozwiązanie z dobrą jakością wśród tych samych rodzajów w przemyśle LCD.

6Łatwe w montażu i utrzymaniu.

1.9" ekran dotykowy IPS TFT LCD 170x320 pełny kąt widzenia z rysunkiem produktu CTP i interfejsem SPI/MCU (bez dotyku)

(z pojemnościowym panelem dotykowym)

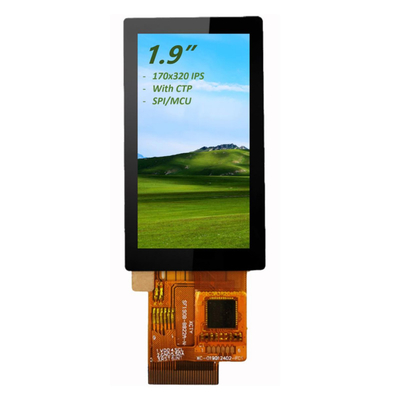

1.9" IPS TFT LCD Touch Screen 170x320 pełny kąt widzenia z CTP i SPI/MCU Interface Product Image


 Zakłady produkcyjne i certyfikacje

Przewidywany pojemnościowy ekran dotykowy (PCAP)

Technologia dotykowa PCAP (Projected Capacitive Touch) zapewnia szybką i wrażliwą reakcję wraz z niezawodnością profesjonalną.

Technologia projekcji ekranu dotykowego pojemnościowego jest przeznaczona do ścisłych zastosowań przemysłowych, medycznych i motoryzacyjnych.które jest zintegrowanym rozwiązaniem wbudowanym, które pomaga uprościć łańcuch dostaw i montaż.

Okładka szkłowa:

1kształt: specjalne rozmiary, kształty, obróbki krawędzi, otwory i wycięcia
2Kolor: drukowanie jedwabiu, logo
3Materiał szklany: szkło gorylskie, szkło hartowane, PMMA
4.Oprawy: lustro, AG, AR, AF

Czujnik:
1Materiał czujnika: szkło, film, film+film
2. FPC: Konstrukcja kształtu opcjonalna
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix itp.
4Interfejs: I2C, USB, RS232

Wprowadzenie ekranu dotykowego OCA Materiały do wiązania

Wraz z rozwojem technologii, coraz więcej naszych urządzeń elektronicznych, zwłaszcza rozwój ekranów dotykowych,są coraz wyższe i wyższe dla materiałów optycznych dla struktury łączenia optycznego, które muszą mieć bezbarwną przejrzystość, przepuszczalność światła większą niż 98%, dobrą wytrzymałość wiązania, mogą być utwardzane w temperaturze pokojowej lub średniej,i charakteryzują się małym kurczeniemKlej optyczny wykonany z różnych materiałów, takich jak silikon, żywica akrylowa, nienasycony poliester, poliuretany, żywica epoksydowa itp.

1Co to jest OCA?

OCA (Optically Clear Adhesive) to dwustronna taśma klejąca bez materiału macierzysty, otrzymana poprzez wytwarzanie kleju akrylowego optycznego w materiał bez podłoża,a następnie laminowanie warstwy folii uwalniającej na górnej i dolnej warstwie.

2Zalety OCA

Wysoka czystość, wysoka przepuszczalność światła, niska mgła; grubość warstwy klejącej jest jednorodna, a płaskość jest wysoka; wysoka przyczepność i wysoka wytrzymałość wiązania po laminowaniu; miękka do miękkiej,miękkie do twardych, twardy do twardy można zamontować, a odpowiedni materiał ma szerokie zastosowanie.

3Firma produkcyjna OCA.

3M i tesa są głównymi producentami, a zdolności produkcyjne 3M są przez długi czas obsługiwane głównie przez tradycyjnych producentów LCD i w zasadzie zajmują rynek najwyższej klasy;Mitsubishi i Nitto Denko z Japonii, Korea Południowa to LG Chem i SKC z Korei Południowej.

4Co to jest OCR?

OCR (Optical Clear Resin) jest rodzajem kleju optycznego, ponieważ klejnot jest w stanie ciekłym, jest również znany jako ciekły klejnot optyczny, klejnot optyczny wodny lub LOCA.klej jest bezbarwny i przejrzystyW dziedzinie laminowania optycznego, w porównaniu z tradycyjnymi taśmami OCA,OCR ma wyjątkowe zalety w dużym rozmiarze, zakrzywione powierzchnie, surowe środowiska i inne pola.

5Zalety OCR/LOCA

1) Duża możliwość zastosowania, jeden klej może odpowiadać różnym produktom laminacyjnym;

2) Klej ciekły ma silną płynność, nie jest wrażliwy na grubość atramentu i ma dobre wypełnianie luki;

3) nadaje się do laminowania dużych rozmiarów i nie ma ograniczeń w zakresie wielkości produktu laminowania;

4) nadaje się do laminowania powierzchni lub laminowania złożonych struktur;

5) Wysoka wydajność laminacji i dobre osiągi przetwarzania;

6) Połączenie chemiczne, połączenie jest mniej pod wpływem temperatury, a stabilność połączenia jest silna.

6Spółki produkcyjne OCR/LOCAsą: Wacker, Henkel, Momentive, DuPont;

SAEF Technology zobowiązuje się do dostarczania kompleksowych rozwiązań w zakresie materiałów funkcjonalnych dla przemysłu inteligentnego i dotykowego,i opracował produkty silikonowe OCR o wysokiej czułości do ekranów dotykowych, które są stosowane w procesie laminacji optycznej komponentów wyświetlaczy, takich jak szkło pokrywające, czujniki dotykowe i moduły LCD. Połączenie silikonowego OCR i szkła A/R doskonale rozwiązuje problem utraty światła w warstwie powietrza między ekranem dotykowym a panelem wyświetleniowym,który może zwiększyć kontrast o 400% w świetle słonecznym i poprawić widoczność ekranu dotykowego wewnątrz i na zewnątrz. silikonowy OCR dla paneli dotykowych o wysokiej czułości może być stosowany przez długi czas w zakresie -50-200°C,który zwiększa niezawodność wyświetlacza i tym samym przedłuża żywotność produktu wyświetlaczaW porównaniu z komponentami zamontowanymi w ramie silikonowy OCR/LOCA do wysoce wrażliwych ekranów dotykowych może również zmniejszyć wpływ wpływów zewnętrznych, poprawić odporność na uderzenia i wytrzymałość na gięcie.i zwiększyć niezawodność ekranów dotykowychPłynny silikon OCR umożliwia szeroki zakres grubości przyczepności produktu, lepiej wypełnia luki między atramentami i powłokami i umożliwia cieńsze wzory.

Częste pytania:

Czy mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

Co z czasem realizacji?

Odpowiedź: W przypadku produktów dostępnych na półce, próbki na magazynie natychmiast. 1-1,5 tygodnia dla ponownego wykonania próbek. 4-6 tygodni dla masowej produkcji. W przypadku produktów projektowanych, 2-3 dni dla propozycji rysunku licznika;2 godziny do pobierania próbek przy zatwierdzaniu rysunku; 5-6 godzin w przypadku serii próbnej/produkcji seryjnej przy zatwierdzeniu próbki.

Q3. Czy macie jakieś ograniczenie MOQ dla zamówienia próbki i produkcji?

A: Niski MOQ. Dostępne są 3-5 sztuk do sprawdzenia próbek. MOQ produkcji masowej jest zwykle 1K / partia. Wspieramy ilość niższą niż MOQ MP dla zamówienia trail-run / PP-run.

P4: Jak wysyłasz towary i jak długo trwa ich przywóz?

Odpowiedź: Wysyłka za pomocą DHL, UPS, FedEx lub TNT. Dojazd trwa 5-7 dni. Wysyłka lotnicza i morska również opcjonalna.

P5: Jak wykonać zamówienie modułu LCD?

A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.

Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.

Po trzecie, klient potwierdza próbki i składa depozyt na formalne zamówienie.

Po czwarte, zorganizujemy produkcję.

P6: Czy można wydrukować moje logo na produkcie LCD?

O: Tak. Proszę poinformować nas formalnie na etapie projektowania, a my zrobimy próbki z Twoim logo na próbkę i zatwierdzenie. Po zatwierdzeniu próbki, produkcja masowa będzie kontynuować zatwierdzone próbki.

Q7: Czy oferujesz gwarancję na produkty?

O: Tak, oferujemy 1 rok gwarancji na nasze produkty.

P8: Jak postępować z wadliwymi?

A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości i wadliwy wskaźnik będzie mniejszy niż 0,2%.

Po drugie, w okresie gwarancji wyślemy nowe płyty LCD z nowym zamówieniem w niewielkiej ilości.Naprawiamy je i odesłamy do Ciebie lub możemy omówić rozwiązanie w tym ponowne połączenie zgodnie z rzeczywistą sytuacją.
