Szczegóły Produktu:
|
| Produkt: | Wyświetlacz TFT LCD o przekątnej 2,6 cala | Ekran dotykowy: | Panel dotykowy oporowy (RTP) |
|---|---|---|---|
| Rozstrzygnięcie: | 480X320 | Kierunek patrzenia: | Pełny kąt widzenia IPS (80/80/80/80) |
| Układ scalony sterownika: | R61531 | Kod PIN: | 40 PIN-ów |
| Połączenie: | Typ złącza FPC | Luminancja powierzchni: | 240 cd/m2 (nitów) |
| Interfejs: | MCU | Żywotność diody LED: | 40 000 godzin |
| Temperatura pracy.: | -10℃ do +60℃ | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | IPS TFT LCD 2,6",IPS TFT LCD 480x320 |
||
2.6" ekran TFT LCD IPS 480x320 Pikseli tryb krajobrazu Wprowadzenie produktu
Saef Tech SF-TC260T-9954A-T to diagonalny 2,6-calowy wyświetlacz TFT LCD typu IPS.
Krótkie informacje o produkcie:
1Rozmiar LCD: 2,6 ′′ TFT
2Rozstrzygnięcie: 480x320
3. kąt widzenia: wolny kąt widzenia
4Wymiary: 59,60x47,3x3,4 mm
5. LCD Driver IC: R61531
6. Typ interfejsu LCD: MCU
7. Temperatura: od -10°C do +60°C; Tst -20°C do +70°C
8. Panel dotykowy: ekran dotykowy rezystywny
Charakterystyka produktu:
1. SF-TC260T-9954A-T to moduł TFT LCD o rozmiarze 2,6-calowym, diagonalnym, 480x320, pełnobarwny wyświetlacz TFT LCD z wyświetlaczem dotykowym o odporności (RTP).
2Moduł SF-TC260A-9954A-T ma wymiary modułu 59,60x47,3 mm i rozmiar powierzchni aktywnej 55,61 x 37,27 mm;
3. SF-TC260T-9954A-T jest zintegrowany z sterownikiem R61531 na moduł, a jego napięcie zasilania logicznego waha się od 2,6V do 3,3V.
4Może pracować w temperaturze od -10°C do +60°C; temperatura przechowywania waha się od -20°C do +70°C.
5. SF-TC260T-9954A-T to moduł LCD w trybie krajobrazowym o jasności 250 cd/m2. Jeśli chcesz go użyć jako tryb portretowy lub zwiększyć jasność, skontaktuj się z nami w celu uzyskania dalszego wsparcia technicznego.
6. SF-TC260T-9954A-T FPC można dostosować, a opcjonalnie z ekranem dotykowym o odporności (RTP) lub bez niego.
Informacje o produkcie:
| Produkt: | 2.6" ekran TFT LCD | Ekran dotykowy: | Panel dotykowy oporowy (RTP) |
|---|---|---|---|
| Rozstrzygnięcie: | 480x320 | W kierunku widzenia: | IPS pełny kąt widzenia ((80/80/80/80) |
| System sterowania: | R61531 | Numer szpilki: | 40 szpilów |
| Połączenie: | Rodzaj złącza FPC | Światłość powierzchni: | 240 Cd/m2 (nits) |
| Interfejs: | MCU | Żywotność LED: | 40000 godzin |
| Temperatura pracy: | -10°C do +60°C | Zgodność: | Zgodność z przepisami REACH i RoHS |
2.6" wyświetlacz TFT LCD IPS 480x320 Piksele tryb krajobrazu ProduktRysunek
Definicja szpilki:
| Pin NIE. | Symbol | Wpływ/wyjście | Opis |
| 1 | YU | Wpływ/wyjście | Sygnał wejściowy panelu dotykowego |
| 2 | XL | Wpływ/wyjście | Sygnał wejściowy panelu dotykowego |
| 3 | YD | Wpływ/wyjście | Sygnał wejściowy panelu dotykowego |
| 4 | XR | Wpływ/wyjście | Sygnał wejściowy panelu dotykowego |
| 5 | GND | P | Powierzchnia |
| 6 | IOVCC | P | Zasilanie 2.8V/1.8V Napięcie |
| 7 | VCI | P | Zasilanie2.8V Napęd |
| 8 | IM0 | Ja... | 8BIT/16BIT SELECTION |
| 9 | GND | P | Powierzchnia |
| 10 | Zresetowanie | Ja... | Sygnał wejściowy LCM Reset |
| 11 | CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 12 | RS | Ja... | Sygnał wybierania danych. |
| 13 | GND | P | Powierzchnia |
| 14 | WR | Ja... | Napisz sygnał strobowy |
| 15 | R & D | Ja... | Odczytaj sygnał strobowy. |
| 16~31 | DB0-DB15 | Wpływ/wyjście | Sygnał danych |
| 32 | GND | P | Powierzchnia |
| 33 | LED_A | P | Anodę LED |
| 34 | LED_K1 | P | Katodę LED |
| 35 | LED_K2 | P | Katodę LED |
| 36 | LED_K3 | P | Katodę LED |
| 37 | LED_K4 | P | Katodę LED |
| 38 | LED_K5 | P | Katodę LED |
| 39 | LED_K6 | P | Katodę LED |
| 40 | GND | P | Powierzchnia |

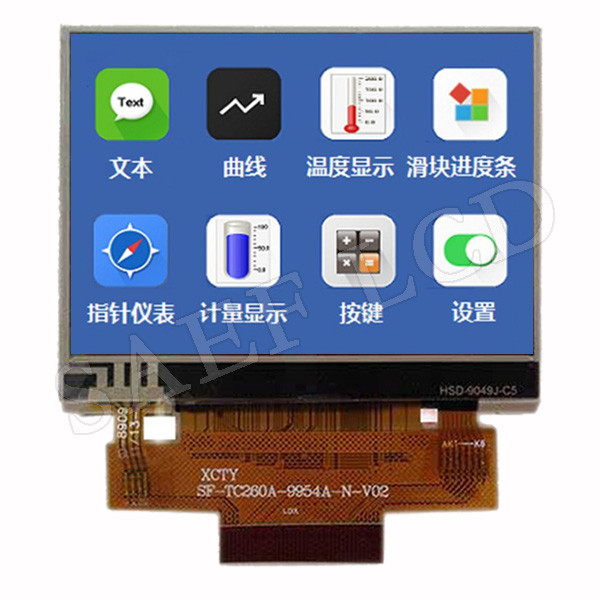

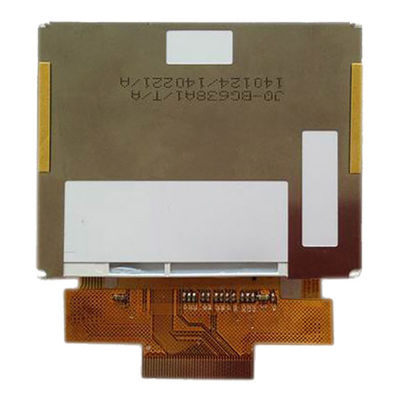

2.6 cali wyświetlacz TFT LCD IPS 480x320 Pixels tryb krajobrazu ProduktZdjęcie
