Szczegóły Produktu:
|
| Produkt: | 3-calowy ekran dotykowy IPS TFT | Rozstrzygnięcie: | 240x400 pikseli |
|---|---|---|---|
| Kierunek patrzenia: | IPS Wszystkie kąty widzenia | Ekran dotykowy: | z ekranem dotykowym PCAP |
| Osłona obiektywu: | Możliwość dostosowania | Luminancja powierzchni: | 300 cd/m2 (możliwość dostosowania) |
| Interfejs: | MCU 8/16 bitów | Kod PIN: | 40 PIN-ów |
| Połączenie: | Podłączanie / ZIF (konfigurowalny) | Układ scalony sterownika: | S6D04D1 |
| Temperatura robocza: | -20℃ do +70℃ | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Ekran dotykowy 240x400 TFT LCD,Ekran dotykowy PCAP TFT,3-calowy ekran dotykowy TFT |
||
3 cali IPS TFT PCAP ekran dotykowy 240x400 rozdzielczość Opis produktu
Szybki przegląd produktu
Numer modelu.SF-TC300D-8974A-CT
Rozmiar: 3"
Rozstrzygnięcie: 240×400 kropek
W kierunku widzenia: IPS
Interfejs:MCU 8-bitowy i 16-bitowy interfejs
¢ IC sterownika:S6D04D1
¢Półka kontrolna: nie
Światłość (cd/m2): 300
¢ ramka przez dziurę: nie
Ekran dotykowy: z pojemnym ekranem dotykowym
Opis
SAEF TECHNOLOGY SF-TC300D-8974A-CT to 3-calowy pełny wyświetlacz TFT-LCD o rozdzielczości 240x400 (240 poziomych przez 400 pixelów pionowych). Model ten obsługuje interfejs MCU 8 bitów i 16 bitów;napięcie napędowe (VCC) panelu LCD napędowego wynosi od 2.5V do 3.3V. Typowa wartość wynosi 2,8V. Może być stosowany w systemach wbudowanych, automatyce, GPS, sprzęcie medycznym, urządzeniach przemysłowych,urządzenia bezpieczeństwa wymagające wyświetlenia TFT w wysokiej jakości i kolorowym obrazie.
SF-TC300D-8974A-CT to TFT typu IPS-LCD o jasności 300 cd/m2 (typowa wartość). Jasność może być dostosowana do osiągnięcia 1000 nitów. Może działać w temperaturach od -20°C do +70°C;jego temperatury przechowywania wahają się od -30°C do +80°C.
Cechy
| Produkt: | 3 cm ekran dotykowy IPS TFT |
| Rozstrzygnięcie: | 240x400 pikseli |
| Ekran dotykowy: | Z PCAP touch screen |
| Światłość powierzchni: | 300 Cd/m2 (dostosowalne) |
| Numer szpilki: | 40 szpilów |
| System sterowania: | S6D04D1 |
| W kierunku widzenia: | IPS Wszystkie kąty widzenia |
| Okładka soczewki: | Dostosowywalne |
| Interfejs: | MCU 8/16 bitów |
| Połączenie: | Wtyczka / ZIF (wykonalne) |
| Temperatura pracy: | -20°C do +70°C |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
3 cali IPS TFT PCAP ekran dotykowy 240x400 rozdzielczość rysunek produktu
Definicja szpilki
Pin1 GND Ground
Pin2 A BL LED A
Pin3 K BL LED K
Pin4 GND Ground
Sygnał resetu.
Pin6 VDD Moc systemu 2,8-3,3V
Pin7 VDD Moc systemu 2,8-3,3V
Pin8 IM1 IM1 = 0,8-bitowy.
Pin9-Pin16 D7-0 MCU L8 bit Data bus
Pin17 CS Chip wybierz sygnał.
Pin18 RS Moc systemu1.8-3.3V
Włączyć plik Pin19 WR
/Pin20 RD czytaj aktywność niska.
Pin21 GND Ground
Pin22-Pin29 D15-8 MCU H8 bit Data bus GND
Pin30 GND Ground
Pin31 TEFrame signalu pulsowego głowicy, który jest używany podczas zapisywania danych do wewnętrznej pamięci RAM.
Pin32-40 NC Dummy

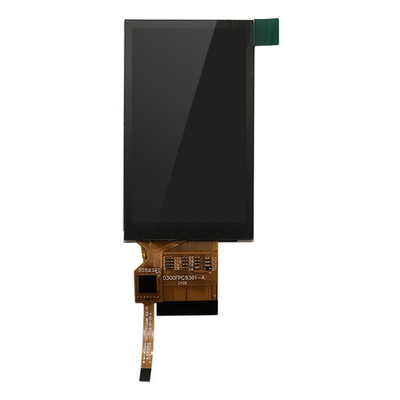

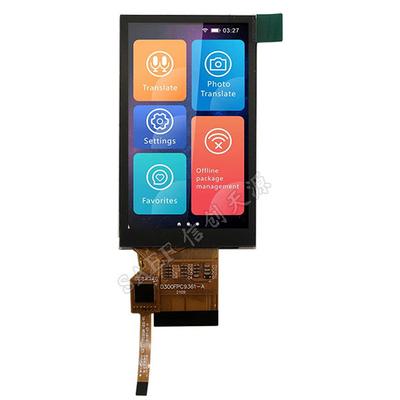

3 cala IPS TFT PCAP ekran dotykowy 240x400 rozdzielczość Obraz produktu
Zakłady produkcyjne i certyfikaty
TFT LCD Display Module Producent - ponad 300 standardowych elementów TFT na linii
SAEF Technology jest wiodącym światowym producentem ekranów TFT LCD z siedzibą w Chinach.22" okrągły, 1,28" okrągły,1.44", 1.54", 1.77, 2", 2.1" okrągły, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" i 28" TFT (rozmiar poprzeczny obszaru aktywnego) itp. Na tej stronie internetowej wymieniono ponad 300 standardowych modeli TFT;Ponadto, niemal każdy element jest dopuszczalny do pochodzenia ze standardowych elementów w celu spełnienia wymagań klientów.
Ekrany SAEF TFT kwalifikują się zgodnie ze standardem przemysłowym, w tym standardowe moduły TFT-LCD, IPS TFT, wysokiej jasności TFT LCD (ekran czytelny na światło słoneczne), panele TFT z płytami sterowania,Rodzaj pręta TFTWyświetlacze te obejmują tryb krajobrazu lub portretów.Wyświetlacze SAEF TFT LCD są dostępne w różnych rozdzielczościach, a ekran dotykowy jest opcjonalny w technologii rezystywnej i przewidującej pojemność (PCAP touch screen)Wiele naszych modułów wyświetlaczy TFT posiada więcej niż jeden interfejs, w tym MCU, RGB, TTL, LVDS i MIPI DSI.Moduły SAEF TFT są idealne do wielu zastosowań, w tym kontroli przemysłowej, maszyny do kawy, sprzęt medyczny, system POS, automatyka, nawigacja GPS, artykuły branżowe, kontrola energii, telekomunikacja, sprzęt medyczny itp.
