Szczegóły Produktu:
|
| Kluczowe słowa: | 7-calowy wyświetlacz TFT | Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) |
|---|---|---|---|
| Rozstrzygnięcie: | 1024x600 punktów | Wymiary szkła nakrywkowego: | Można je dostosować |
| Interfejs LCM: | MIPI | Luminancja powierzchni: | 300 cd/m2 |
| Żywotność diody LED: | 40 000 godzin | Szpilki: | 30 szpilek |
| Kierunek patrzenia: | Cały kąt widzenia (80/80/80/80) | Interfejs CTP: | I2C |
| Temperatura robocza: | ¥20°C do +70°C | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | MIPI 7-calowy ekran dotykowy TFT LCD,7-calowy ekran dotykowy IPS TFT LCD,CTP 7-calowy dotykowy ekran tft lcd |
||

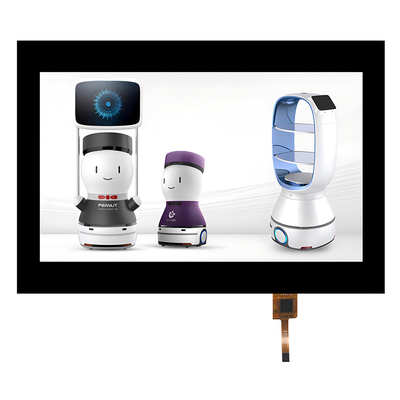

Moduł TFT LCD 7" 1024x600 cali Interfejs MIPI IPS z CTP Rysunek produktu Wprowadzenie produktu
Krótkie informacje o produkcie:
1Rozmiar LCD: 7 ′′ TFT
2Rozdzielczość: 1024x600
3. Kąt widzenia: wolny
4Rozmiar konturów: 164x97x2.6mm
5. Typ interfejsu LCM: MIPI
6. Typ interfejsu CTP: I2C
7. Temperatura: od -20°C do +70°C; Tst -30°C do +80°C
8. Panel dotykowy: pojemnościowy ekran dotykowy ((CTP)
SAEF Technology SF-TO700B-8857A-CT to 7-calowy wyświetlacz LCD TFT typu IPS o pełnym kącie widzenia o rozdzielczości QVGA 1024x600 pikseli.i szkło pokrywające jest dostosowywalne.
Moduł LCD ma wymiary 164*97*2,6 mm i rozmiar AA 154,21x85,92 mm.SF-TO700B-8857A-CT interfejs LCM jest z interfejsem MIPISF-TO700B-8857A-CT jest o jasności powierzchni 300cd/m2 (nits), ten moduł wyświetlacza LCD może działać w temperaturze od 20°C do +70°C.
Moduł 7 ′′ TFT LCD jest szeroko stosowany w urządzeniach pomiarowych, urządzeniach medycznych, domowej automatyce, systemie bezpieczeństwa dostępu, etykiecie cenowej supermarketu oraz sprzęcie gospodarstwa domowego, urządzeniu GPS itp.
| Kluczowe słowa: | 7" TFT | Ekran dotykowy: | CTP ((Kapacytatywny ekran dotykowy) |
|---|---|---|---|
| Rozstrzygnięcie: | 1024x600 kropek | Wymiar szkła pokrywy: | Można je dostosować |
| Interfejs LCM: | MIPI | Światłość powierzchni: | 300 Cd/m2 |
| Żywotność LED: | 40000 godzin | Wyroby: | 30 szpilów |
| W kierunku widzenia: | Wszystkie kąty widzenia (80/80/80/80) | Interfejs CTP: | I2C |
| Temperatura pracy: | ¥20°C Do +70°C | Zgodność: | Zgodność z przepisami REACH i RoHS |
Zapewnienie jakości
1Każda część jest testowana 3 razy, aby zapewnić dobrą jakość.
2.Kierownik ds. zapewnienia jakości pracuje w branży LCD od ponad 14 lat.Kluczowi producenci i operatorzy ds. zapewnienia jakości pracują w branży LCD od ponad 7-8 lat.Nasz zespół są wszyscy bardzo profesjonalny i doświadczony w LCD złożone, aby zapewnić jakość dla klientów.
Częste pytania
Czy mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
Co z czasem realizacji?
Odpowiedź: W przypadku produktów dostępnych na półce, próbki na magazynie natychmiast. 1-1,5 tygodnia dla ponownego wykonania próbek. 4-6 tygodni dla masowej produkcji. W przypadku produktów projektowanych, 2-3 dni dla propozycji rysunku licznika;2 godziny do pobierania próbek przy zatwierdzaniu rysunku; 5-6 godzin w przypadku serii próbnej/produkcji seryjnej przy zatwierdzeniu próbki.
Q3. Czy macie jakieś ograniczenie MOQ dla zamówienia próbki i produkcji?
A: Niski MOQ. Dostępne są 3-5 sztuk do sprawdzenia próbek. MOQ produkcji masowej jest zwykle 1K / partia. Wspieramy ilość niższą niż MOQ MP dla zamówienia trail-run / PP-run.
P4: Jak wysyłasz towary i jak długo trwa ich przywóz?
Odpowiedź: Wysyłka za pomocą DHL, UPS, FedEx lub TNT. Dojazd trwa 5-7 dni. Wysyłka lotnicza i morska również opcjonalna.
P5: Jak wykonać zamówienie modułu LCD?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, klient potwierdza próbki i składa depozyt na formalne zamówienie.
Po czwarte, zorganizujemy produkcję.
P6: Czy można wydrukować moje logo na produkcie LCD?
O: Tak. Proszę poinformować nas formalnie na etapie projektowania, a my zrobimy próbki z Twoim logo na próbkę i zatwierdzenie. Po zatwierdzeniu próbki, produkcja masowa będzie kontynuować zatwierdzone próbki.
Q7: Czy oferujesz gwarancję na produkty?
O: Tak, oferujemy 1 rok gwarancji na nasze produkty.
P8: Jak postępować z wadliwymi?
A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości, a wadliwy wskaźnik będzie mniejszy niż 0,2%.
Po drugie, w okresie gwarancji wyślemy nowe płyty LCD z nowym zamówieniem w niewielkiej ilości.Naprawiamy je i odesłamy do Ciebie lub możemy omówić rozwiązanie, w tym ponowne połączenie zgodnie z rzeczywistą sytuacją.
Moduł TFT LCD 7" 1024x600 cali interfejs MIPI IPS z rysunkiem produktu CTP
| Numer PIN. | Symbol | Funkcja |
| 1 | VLED+ | Anodę LED |
| 2 | VLED+ | Anodę LED |
| 3 | VGH | Moc dodatnia dla TFT |
| 4 | VGL | Pojemność ujemna dla TFT |
| 5 | UPDN | Wrota w górę lub w dół, kontrola skanowania. UPDN = ?? L??, STV2 wyjście pionowy impuls startowy i UD pin wyjście logiczne ?? L?? do sterownika bramy (domyślne). UPDN = ′H′, STV1 wyjście pionowy impuls uruchomienia i UD pin wyjście logiczne ′H′ do sterownika bramy |
| 6 | SHLR | Źródło prawej lub lewej sekwencji. SHLR = ?? L??, przesunięcie w lewo: ostatnie dane = S1←S2←S3..........←S1536 = pierwsze dane. SHLR = ?? H??, przesunięcie w prawo: pierwsze dane = S1→S2→S3........→S1536 = ostatnie dane. (default) |
| 7 | VLED- | Katodę LED |
| 8 | VLED- | Katodę LED |
| 9 | AVDD | Moc dla obwodu analogowego |
| 10 | GND | Powierzchnia |
| 11 | D3P | Wprowadzenie danych MIPI. |
| 12 | D3N | Wprowadzenie danych MIPI. |
| 13 | GND | Powierzchnia |
| 14 | D2P | Wprowadzenie danych MIPI. |
| 15 | D2N | Wprowadzenie danych MIPI. |
| 16 | GND | Powierzchnia |
| 17 | CLKP | Wprowadzenie zegara MIPI |
| 18 | CLKN | Wprowadzenie zegara MIPI |
| 19 | GND | Powierzchnia |
| 20 | D1P | Wprowadzenie danych MIPI. |
| 21 | D1N | Wprowadzenie danych MIPI. |
| 22 | GND | Powierzchnia |
| 23 | D0P | Wprowadzenie danych MIPI. |
| 24 | D0N | Wprowadzenie danych MIPI. |
| 25 | GND | Powierzchnia |
| 26 | STBYB | W trybie gotowości. STBYB = H, normalna praca (default) STBYB = L, sterownik czasu, sterownik źródłowy wyłączy się, wszystkie wyjścia są GND. |
| 27 | Zresetowanie | Globalny szpil resetowy. Aktywny niski, aby wprowadzić stan resetowania. Normalnie pociągnij wysoko. Połączenie z obwodu resetowania RC dla stabilności. |
| 28 | VDD ((1.8V) | Obwody cyfrowe |
| 29 | VDD ((1.8V) | Obwody cyfrowe |
| 30 | VCOMIN | Powszechne napięcie |

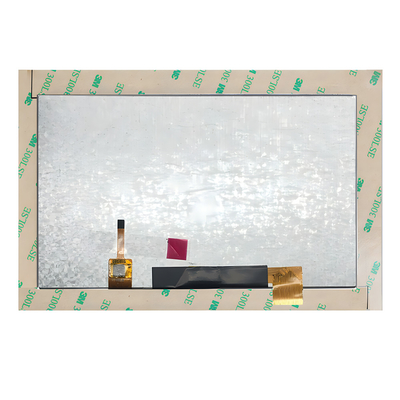

Moduł TFT LCD 7" 1024x600 cali Interfejs MIPI IPS z CTP Obraz produktu
PRODUKTY podobne
|
Rozmiar |
Szczegóły |
Nasz P/N |
|
7 cali |
800x480typ krajobrazu,z deską sterującą |
SF-TC700I-9239C-T |
|
7 cali |
1024x600 Typ krajobrazu, z CTP lub bez niego, interfejs RGB |
SF-TC700B-8619A-N/CT |
|
7 cali |
1024x600 Typ krajobrazu, z CTP lub bez niego, interfejs MIPI |
SF-TO700B-8857A-N/CT |
|
7 cali |
1024x600 Typ krajobrazu, z CTP lub bez niego, interfejs RGB |
SF-TO700B-8834A-CT |
