Szczegóły Produktu:
|
| Produkt: | 4-calowy wyświetlacz IPS TFT LCD | Rozstrzygnięcie: | 540x1080 pikseli |
|---|---|---|---|
| Kierunek patrzenia: | IPS Wszystkie kąty widzenia | Ekran dotykowy: | bez, rezystancyjne i PCAP opcjonalne |
| Osłona obiektywu: | Można je dostosować | Luminancja powierzchni: | 350 cd/m2 (możliwość dostosowania) |
| Interfejs: | MIPI (konfigurowalny) | Kod PIN: | 30 szpilek |
| Połączenie: | Typ złącza (konfigurowalny) | Układ scalony sterownika: | ST7703 |
| Temperatura robocza: | -20℃ do +70℃ | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 4-calowy IPS TFT LCD,540x1080 IPS TFT LCD,30-pinowy 4-calowy TFT LCD |
||
4 cali 540x1080 Wysoki PPIIPSTFT LCD ST7703S Interfejs MIPI Wprowadzenie produktu
SAEF TECHNOLOGY SF-TO400AS-8986A-N to 4-calowy pełny wyświetlacz TFT-LCD z 540 (RGB) X 1080 kropkami (540 poziomych przez 1080 pixelów pionowych).Napięcie napędowe (VCC) panelu LCD jest od jest 2.4V do 3.3V, typowe napięcie wynosi 2.8V. i obsługuje interfejs MIPI. Może być stosowany w systemach wbudowanych, automatyce, GPS, sprzęcie medycznym, urządzeniu przemysłowym, inteligentnym domu,urządzenia bezpieczeństwa wymagające wyświetlenia TFT w wysokiej jakości i kolorowym obrazie.
SF-TO400AS-8986A-N jest typem IPS-LCD (IPS oznacza przełączanie w płaszczyźnie) TFT o jasności 350 cd / m2 (typowa wartość). Jasność może być dostosowana do osiągnięcia 1000 nitów. prosimy o kontakt z naszą sprzedażą w celu uzyskania więcej szczegółów.Może działać w temperaturach od -20°C do +70°C; temperatury przechowywania wahają się od -30 do +80°C.
Cechy produktu
| Produkt: | 4" IPS TFT LCD | Rozstrzygnięcie: | 540x1080 pikseli |
|---|---|---|---|
| W kierunku widzenia: | IPS Wszystkie kąty widzenia | Ekran dotykowy: | Bez, rezystywny i PCAP opcjonalnie |
| Okładka soczewki: | Można je dostosować | Światłość powierzchni: | 350 Cd/m2 (dostosowalne) |
| Interfejs: | MIPI (wykonalne) | Numer szpilki: | 30 szpilów |
| Połączenie: | Rodzaj złącza (przystosowany) | System sterowania: | ST7703 |
| Temperatura pracy: | -20°C do +70°C | Zgodność: | Zgodność z przepisami REACH i RoHS |
Dlaczego wybrać nas?
1Zapewniamy rozwiązanie na zamówienie LCD Display
Czy produkt ma specjalne wymagania dotyczące zastosowania, specyfikacje elektryczne, specyfikacje optyczne, funkcje dotykowe lub wymiary mechaniczne, które wymagają dostosowanych wyświetlaczy?SAEF może spełniać wymagania LCD na zamówienie.
2. Całkowite rozwiązania dla ekranu dotykowego i wyświetlacza
Martwisz się o montaż ekranu dotykowego i wyświetlacza?SAEF może zapewnić niestandardowe i standardowe rozwiązania dotykowe, w tym rozwiązania wielo-dotknięcia rezystywne i pojemne, w tym usługę wiązania powietrza i optycznego..
3Zaangażowanie w zapewnienie rzetelności jakości
SAEF posiada certyfikat ISO9001:2015 i ISO14000, spełniający wymagania RoHS, REACH i inne przepisy dotyczące środowiska na rynkach światowych.badania niezawodności i starzenia.
4. Długoterminowa podaż
W normalnych okolicznościach produkty, które zalecamy, mogą być dostarczane przez ponad 5 lat.Z góry zrobimy alternatywne plany, aby zapewnić Państwa długoterminowe zapotrzebowanie na dostawę.
4 cali 540x1080 Wysoki PPIIPSTFT LCD ST7703S Interfejs MIPI Rysunek produktu
| Nie | SYMBOL | Funkcja |
| 1 | RST_LCM | Ten sygnał zresetuje urządzenie i musi zostać zastosowany do prawidłowego inicjalizacji chipa. |
| 2 | TE_LCM | Sygnał efektu rozdzierania jest używany do synchronizacji MCU z układem zapisu pamięci. |
| 3 | GND | Ziemia mocy |
| 4 | TDP0 | Ścieżka danych MIPI |
| 5 | TDN0 | Ścieżka danych MIPI |
| 6 | GND | Ziemia mocy |
| 7 | TDP1 | Ścieżka danych MIPI |
| 8 | TDN1 | Ścieżka danych MIPI |
| 9 | GND | Ziemia mocy |
| 10 | TDP2 | Ścieżka danych MIPI |
| 11 | TDN2 | Ścieżka danych MIPI |
| 12 | GND | Ziemia mocy |
| 13 | TDP3 | Ścieżka danych MIPI |
| 14 | TDN3 | Ścieżka danych MIPI |
| 15 | GND | Ziemia mocy |
| 16 | TCP | MIPI Clk |
| 17 | TCN | MIPI Clk |
| 18 | GND | Ziemia mocy |
| 19 | Poziom emisji: | Zasilanie dla systemu I/O. IOVCC = 1,65 V ~ 3,3 V. |
| 20 | LEDA | Anodę LED |
| 21 | LEDK | Katodę LED |
| 22 | ID1 | Identyfikacja |
| 23 | NC | NC |
| 24 | VDD2V8 | Zapewnienie zasilania analogowego, VDD = 2,5 V ~ 3,3 V. |
| 25 | NC | NC |
| 26 | SDA_CTP | Sygnał danych I2C z panelu dotykowego; Jeśli nie jest używany, otwórz ten pin. |
| 27 | SCL_CTP | Sygnał zegara I2C z panelu dotykowego; Jeśli nie jest używany, otwórz ten pin. |
| 28 | EINT_CTP | Przerwać sygnał do głównego procesora panela dotykowego; jeśli nie używany, pozostawić ten pin otwarty. |
| 29 | RST_CTP | System zresetuje panel dotykowy; jeśli nie jest używany, otwórz ten pin. |
| 30 | VDD2.8_CTP | Zapewnienie zasilania analogowego, VDD=2,4 V~3,3 V. |
| Pozycja | Symbol | Min. | Max, proszę. | Jednostka | |
| Napięcie zasilania | Zasilanie | VDD | - 0.3 | +4.6 | V |
| Analogiczny | / | / | / | V | |
| O.O. | Wpływ | - 0.3 | +4.6 | V | |
| Napięcie wejściowe | Vi | - 0.3 | IOVDD+0.3 | V | |
| Temperatura przechowywania | Tstg | - 30 | +70 | oC | |
| Temperatura pracy | TOpuszczenie | -20 | +60 | oC | |
| wilgotność magazynowa | Hstg | 10 | Uwaga 1 | % RH | |
| wilgotność operacyjna | HOpuszczenie | 10 | Uwaga 1 | % RH | |
| Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | |
| Napięcie zasilania | Zasilanie | VDD | 2.4 | 2.8 | 3.3 | V |
| Analogiczny | VCI | 2.4 | 2.8 | 3.3 | V | |
| O.O. | Wpływ | 1.65 | 1.8/2.8 | 3.3 | V | |
| Logika Niskie napięcie wejściowe | VIL | -0.3IOVDD | / | 0.3IOVDD | V | |
| Logika Wysokie napięcie wejściowe | HIV | 0.7IOVDD | / | Wpływ | V | |
| Logika Niskie napięcie wyjściowe | VOL | / | / | 0.2IOVDD | V | |
| Logika Wysokie napięcie wyjściowe | VOH | 0.8IOVDD | / | / | V | |
| Obecne zużycie | Normalny wyświetlacz | Ivdd | / | 50 | / | mA |
| Tryb gotowości | Ivdd | / | 30 | / | uA | |
| Częstotliwość klatki | fFR | / | 60 | / | Hz | |
Specyfikacje optyczne
| Światło tylne włączone (tryb transmisyjny) | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | |||
| Min. | Typowy. | Max, proszę. | ||||||
|
Światłość włączona powierzchniaJa...f=20mA) |
Lv |
Zwykle. oglądanie kąt θX= θY= 0o |
- |
350 |
- |
cd/m2 |
||
| Wskaźnik kontrastu | CR | - | 600 | - | - | |||
| Czas reakcji | TR | - | 10 | 20 |
ms |
|||
| TF | - | - | 20 | 30 | ||||
|
Chromatyczność Przepuszczalna |
Czerwony | XR |
- |
0.614 | 0.644 | 0.674 | - | |
| YR | 0.290 | 0.320 | 0.350 | - | ||||
| Zielona | XG | 0.270 | 0.300 | 0.330 | - | |||
| YG | 0.540 | 0.570 | 0.600 | - | ||||
| Niebieski | XB | 0.104 | 0.134 | 0.164 | - | |||
| YB | 0.097 | 0.127 | 0.157 | - | ||||
| Biały | XW | 0.267 | 0.297 | 0.327 | - | |||
| YW | 0.302 | 0.332 | 0.362 | - | ||||
|
Oglądanie Kąt |
Horyzontalny | θX+ |
Centrum CR≥10 |
- | 80 | - |
Deg. |
|
| θX- | - | 80 | - | |||||
| Wyrównywanie | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| Wskaźnik NTSC (Gamut) | - | - | - | 60 | - | % | ||

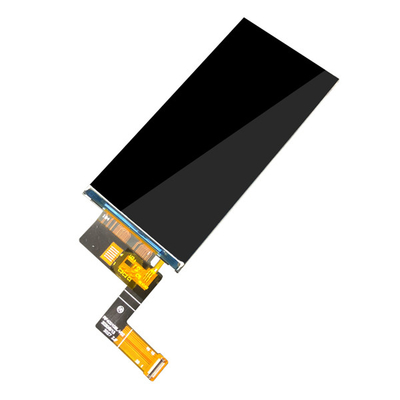

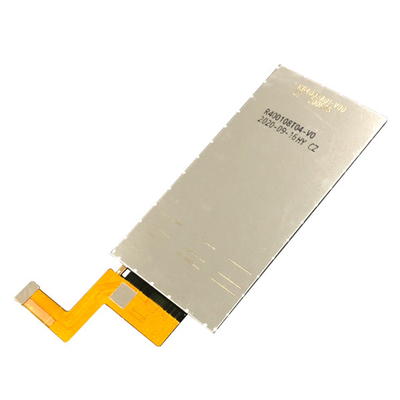

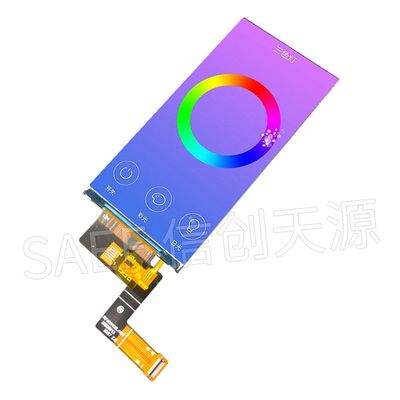

4 cali 540x1080 Wysoki PPIIPSTFT LCD ST7703S Interfejs MIPI Obraz produktu
