Szczegóły Produktu:
|
| Produkt: | Okrągły wyświetlacz TFT LCD 1,09 cala | Rezolucja: | 240 x 240 punktów |
|---|---|---|---|
| Berło: | 4 przewody 1 linia SPI | Ekran dotykowy: | z CTP |
| Kierunek oglądania: | IPS (80/80/80/80) | Układ scalony kierowcy: | GC9A01 lub odpowiednik |
| Kod PIN: | 24 piny | rozmiar modułu: | 30,59 X 33,0 X 1,60 mm |
| Aktywny obszar: | 27,79 mm Średnica | Połączenie: | Typ złącza (możliwość dostosowania） |
| Luminancja powierzchni: | 200 cd/m2 (gnidy) | Temperatura pracy: | -20℃ do +70℃ |
| Żywotność LED: | 40 000 godzin | Zgodność: | Zgodność z REACH i RoHS |
| Podkreślić: | Okrągły wyświetlacz TFT LCD 240x240,okrągły wyświetlacz TFT LCD SPI,okrągły wyświetlacz TFT GC9A01 |
||
Okrągły wyświetlacz LCD IPS TFT o przekątnej 1,09 cala Rozdzielczość 240 x 240 punktów z interfejsem GC9A01 Touch 4-przewodowy 1-pasmowy interfejs SPI
Okrągły wyświetlacz TFT LCD 1,09 cala, okrągły wyświetlacz TFT LCD 1,09 cala Opis
Saef Tech SF-TO109HD-8991A-N to okrągły moduł TFT LCD o przekątnej 1,09 cala i rozdzielczości 240x240 pikseli. Moduł ten jest wbudowany w układ scalony GC9A01; zawiera funkcje układu scalonego kontrolera i sterownika, obsługuje interfejs SPI 4 Wire 1 Lane , a napięcie zasilania (Vdd) waha się od 2,8 V do 3,2 V, typowo 3 V.
SF-TO109HD-8991A-N Moduł TFT LCD jest trybem kołowym o jasności 200 nitów (wartość typowa).Moduł jest również dostępny opcjonalnie dla PCAP (Projected Capacitive Touch Screen).Może pracować w temperaturach od -20 ℃ do + 70 ℃;jego temperatury przechowywania wahają się od -30 ℃ do + 80 ℃.Ten 1,09-calowy moduł TFT LCD jest szeroko stosowany w ekspresach do kawy, kuchence mikrofalowej, skanerach, automatyce domowej, systemie kontroli dostępu, sprzęcie monitorującym, analizatorach, systemie bezpieczeństwa, systemie nawadniania ogrodu itp.
| Produkt: | Okrągły wyświetlacz TFT LCD 1,09 cala | Rezolucja: | 240 x 240 punktów |
|---|---|---|---|
| Berło: | 4 przewody 1 linia SPI | Ekran dotykowy: | Z CTP |
| Kierunek oglądania: | IPS (80/80/80/80) | Układ scalony sterownika: | GC9A01 lub odpowiednik |
| Kod PIN: | 24 szpilki | Rozmiar modułu: | 30,59 X 33,0 X 1,60 mm |
| Aktywny obszar: | 27,79 mm Średnica | Połączenie: |
Typ złącza ( Konfigurowalny) |
| Luminancja powierzchni: | 200 Cd/m2 (nits) | Temperatura pracy: | -20 ℃ do + 70 ℃ |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodność z REACH i RoHS |
Definicja pinów
Pin1~Pin6, piny CTP, połączenie CTP
Pin7, VDD28, Zasilanie (+2.8V) dla obwodu logicznego.
Pin8, LEDA, zasilanie tylnego światła dodatnie.
Pin9, LEDK, zasilacz tylnego światła ujemny.
Pin10~Pin11, NC
Pin12, GND, uziemienie zasilania.
Pin13~Pin14, VDDIO, Zasilanie (+1.8V/+2.8V) Obwód IO.
Pin15, GND, uziemienie zasilania
Pin16, RESET, sygnał sterujący resetowania.
Pin17, CS, sygnał wyboru chipa (niski aktywny).
Pin18, D/C, linia zegara komunikacji szeregowej (SCLK).
Pin19, WR, pin wyboru danych lub polecenia (RS).
Pin20, SDIN, linia danych komunikacji szeregowej.
Pin21, TE, efekt łez.
Pin22 ~ Pin23, GND, uziemienie zasilania
Pin24, NC, nie trzeba się łączyć.
Okrągły wyświetlacz TFT LCD o przekątnej 1,09 cala, okrągły ekran TFT LCD o przekątnej 1,09 cala

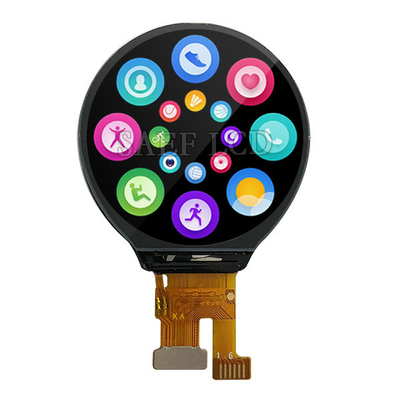

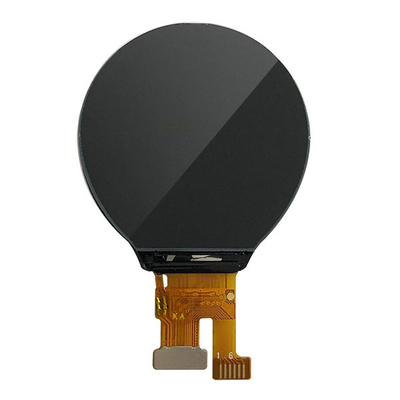

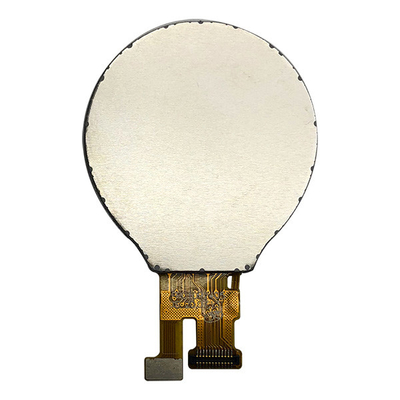

Okrągły wyświetlacz TFT LCD 1,09 cala, okrągły wyświetlacz TFT LCD 1,09 cala Prawdziwy obraz produktu
