4-calowy okrągły TFT LCD, okrągły TFT LCD 4" Opis produktu
Saef Tech SF-TO400XC-8996A-N to wyświetlacz LCD TFT klasy samochodowej, szeroko stosowany do deski rozdzielczej samochodu.jego przekątna to 4 cale przy rozdzielczości wyświetlacza 720x720 pikseli.Obsługuje interfejs MIPI, a napięcie zasilania (Vdd) waha się od 2,6 V do 3,6 V, typowo 2,8 V.
SF-TO400XC-8996A-N Moduł TFT LCD jest trybem kołowym o jasności 500-1000 nitów (wartość typowa).Moduł jest również dostępny opcjonalnie dla PCAP (Projected Capacitive Touch Screen).Może pracować w temperaturach od -30 ℃ do + 85 ℃;
| Pozycja informacji ogólnych |
Zawartość |
| Rozmiar wyświetlacza LCD (przekątna) |
4-calowy okrągły TFT |
| Struktura modułu |
Wyświetlacz TFT |
| Typ wyświetlacza LCD |
TFT/TRANSMISYJNY |
| Tryb wyświetlania LCD |
Normalnie czarny |
| Zalecany kierunek oglądania |
IPS wszystkie kąty widzenia |
| Rozmiar modułu (szer.×wys.×głęb.) |
105,3x109,61x2,3 mm |
| Obszar aktywny (szer.×wys.) |
Średnica 101,92 mm |
| Liczba pikseli (rozdzielczość) |
720 RGB × 720 pikseli |
| Typ interfejsu modułu |
Interfejs MIPI |
| Temperatura pracy |
-30 ℃ do + 85 ℃ |
| Luminancja powierzchni |
1000 cd/m2 |
| Numery kolorów |
16,7 mln |
| Typ podświetlenia |
Biała dioda LED |
Definicja pinów
Pin1, LED A ANODA LED
Pin2, LED K1 LED KATODA
Pin3, LED K2 LED KATODA
Pin4, zasilanie VCI
Pin5, zasilacz IOVCC
Pin6, sygnał resetowania resetowania, aktywny niski
Pin7, efekt łzawienia TE
Pin8, sterowanie podświetleniem PWM LCD PWM
Pin9, uziemienie GND
Pin10, D0P MIPI DSI para danych różnicowych (pas danych 0)
Pin11, para danych różnicowych D0N MIPI DSI (pas danych 0)
Pin12, uziemienie GND
Pin13, D1P MIPI DSI para danych różnicowych (pas danych 1)
Pin14, para danych różnicowych D1N MIPI DSI (pas danych 1)
Pin15, uziemienie GND
Pin16, para zegarów różnicowych CLKP MIPI DSI
Pin17, para zegarów różnicowych CLKN MIPI DSI
Pin18, uziemienie GND
Pin19, para danych różnicowych D2P MIPI DSI (pas danych 2)
Pin20, para danych różnicowych D2N MIPI DSI (pas danych 2)
Pin21, uziemienie GND
Pin22, D3P MIPI DSI para danych różnicowych (pas danych 3)
Pin23, D3N MIPI DSI para danych różnicowych (pas danych 3)
Pin24, uziemienie GND
Pin25, przerwanie dotykowe TP_INT
Pin26, sygnał danych TP_SDA Touch IIC
Pin27, sygnał zegara TP_SCL Touch IIC
Pin28, sygnał resetu dotykowego TP_RESET
Pin29, zasilacz dotykowy TP_VCI
Pin30, TP_IOVCC Użyj 1,8 V lub 3,3 V, musi być takie samo z napięciem we/wy użytkownika Touch IIC
4-calowy okrągły TFT LCD, okrągły TFT LCD 4-calowy rysunek produktu

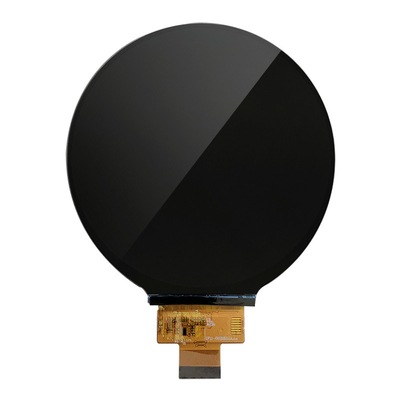

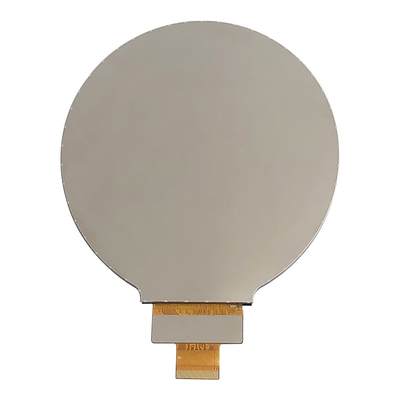

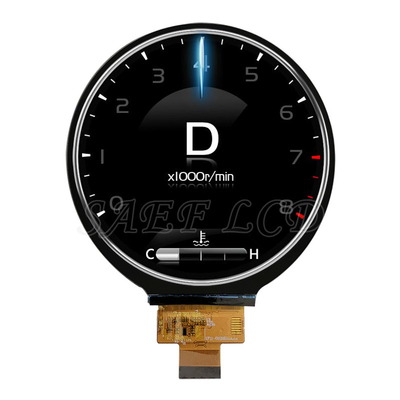

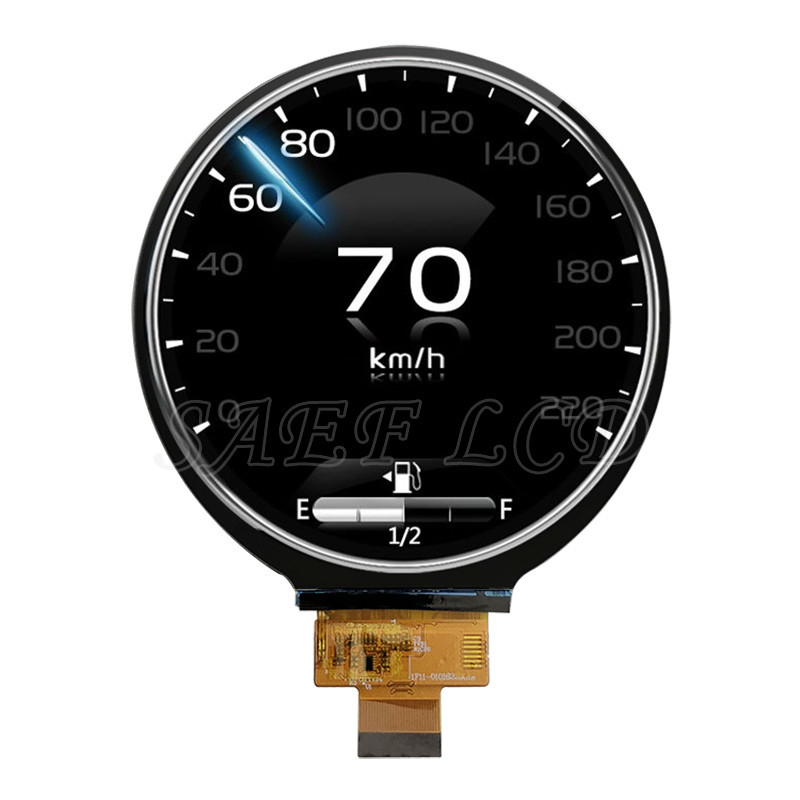

4-calowy okrągły TFT LCD, okrągły TFT LCD 4-calowy obraz produktu
