Szczegóły Produktu:
|
| Produkt: | 30,4-calowy okrągły ekran TFT | Rozstrzygnięcie: | 800x800 pikseli |
|---|---|---|---|
| interfejs: | MIPI | Kierunek patrzenia: | Pełny kąt widzenia IPS |
| Ekran dotykowy: | Opcjonalny pojemnościowy panel dotykowy (CTP). | Układ scalony sterownika: | FL7707 |
| Kontroler CPT: | HX8526-E30 | Kod PIN: | 30 szpilek |
| Połączenie: | ZIF | Luminancja powierzchni: | 1000 cd/m2 (nits) |
| Żywotność diody LED: | 40 000 godzin | Szczyt:: | -20°C do +70°C |
| Tst:: | -30°C do +80°C | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 30,4-calowy okrągły wyświetlacz LCD,Wyświetlacz okrągły klasy samochodowej |
||

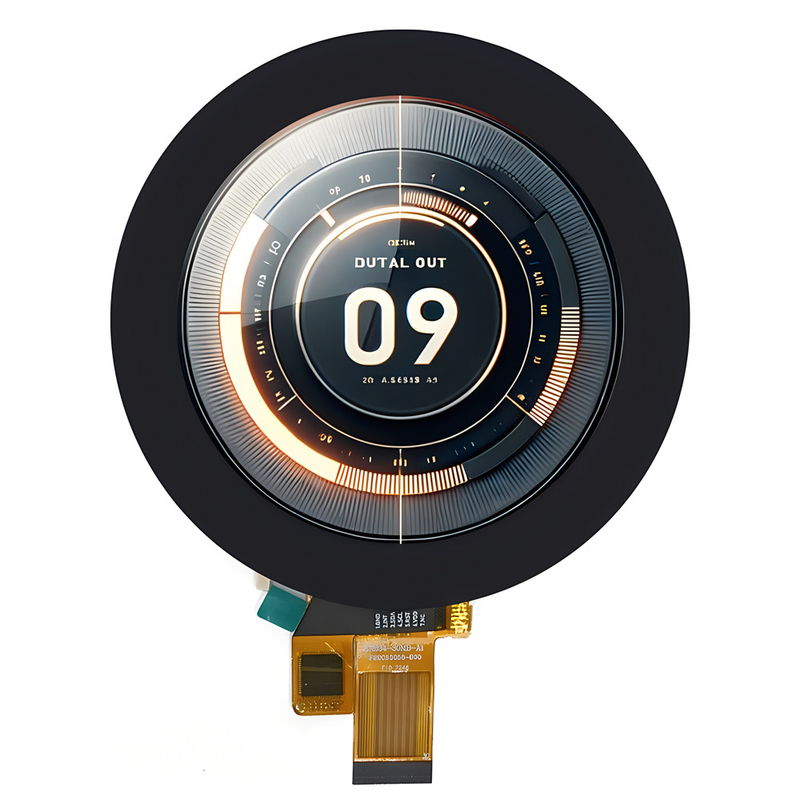

30,4-calowy okrągły wyświetlacz TFT LCD 800x800 pikseli dla zastosowań motoryzacyjnych
SFTO340XC-7093A-CT to 3,4-calowy, 800x800 okrągły moduł wyświetlacza TFT LCD. Ma jasność 1000 cd/nits (typowa wartość), z stosunkiem kontrastu 1000:1 (typowa wartość).Napięcie zasilania (VCC) do napędu panelu LCD wynosi 2.6V do 3.3V. Ten 3,4-calowy TFT typu IPS-LCD może działać w temperaturze od -20 °C do +70 °C; jego temperatura przechowywania wynosi od -30 °C do +80 °C.
3,4-calowy wyświetlacz TFT LCD to mały moduł wyświetlacza odpowiedni do różnych zastosowań, w tym
Urządzenia Internetu Rzeczy (IoT): nadające się do integracji z urządzeniami IoT, takimi jak inteligentne systemy domowe i systemy sterowania przemysłowego.
Urządzenia medyczne: Idealne do użycia w przenośnych defibrylatorach, pompach insulinowych i innych urządzeniach medycznych do monitorowania i diagnostyki.
Automatyka przemysłowa: Idealna do wdrożenia w systemach sterowania maszynami, systemach sterowania procesami i systemach monitorowania w ramach automatyki przemysłowej.
Gry: Dobrze nadaje się do integracji z aplikacjami do gier, takimi jak konsole do gier przenośnych.
Te zastosowania stanowią tylko kilka przykładów różnorodnych potencjalnych zastosowań 3,4-calowego wyświetlacza TFT.Szczegółowe wykorzystanie zależy od wymagań produktu oraz pożądanych cech i wydajności wyświetlacza.
Cechy
Informacje o produkcie
| Produkt: | 30,4-calowy okrągły ekran TFT |
| Rozstrzygnięcie: | 800x800 pikseli |
| Interfejs: | MIPI |
| W kierunku widzenia: | IPS pełny kąt widzenia |
| System sterowania: | FL7707 |
| Numer szpilki: | 30 szpilów |
| Światłość powierzchni: | 1000 Cd/m2 (nits) |
| Ekran dotykowy: | Pojemnościowy panel dotykowy (CTP) nieobowiązkowy |
| Kontroler CTP: | HX8526-E30 |
| Na górze: | -20°C do +70°C |
| Tst:: | -30°C do +80°C |
| Połączenie: | ZIF |
| Żywotność LED: | 40000 godzin |
| Zgodność: | Zgodność z przepisami REACH i RoHS |

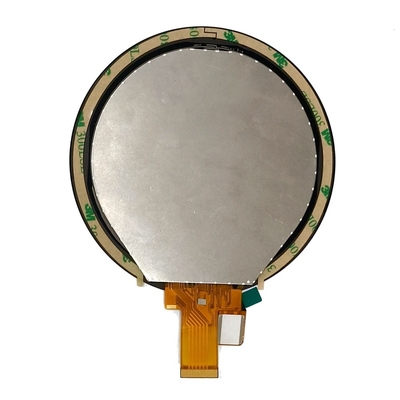

30,4-calowy okrągły wyświetlacz TFT LCD o rozmiarach 800x800 pikseli do rysunku produktu do zastosowań motoryzacyjnych
Definicja szpilki
Pin1 LEDA LED anody
Pin2 LEDK1 Katodę LED
Pin3 LEDK2 katodę LED
Pin4 Zasilanie VCI 2,8~3,3V
Pin5 IOVCC Zasilanie 1.8V-2.0V
Pin6 RESET LCM sygnały resetowania
Pin7 TE Wydajność efektu rozdarcia
Pin8 PWM Wyjście częstotliwości PWM do sterowania sterownikiem LCD.
Pin9 GND Ground
Sygnały danych Pin10 D0P DSI-D0+
Pin11 D0N DSI-D0- sygnały danych
Pin12 GND Ground
Sygnały danych Pin13 D1P DSI-D1+
Pin14 D1N DSI-D1- sygnały danych
Pin15 GND Ground
Pin16 CLKP DSI-Clock+
Pin17 CLKN DSI-Clock-
Pin18 GND Ground
Sygnały danych Pin19 D2P DSI-D2+
Sygnały danych Pin20 D2N DSI-D2
Pin21 GND Ground
Sygnały danych Pin22 D3P DSI-D3+
Sygnały danych Pin23 D3N DSI-D4
Pin24 GND Ground
Pin25 TP_INT Dotknięcie przerwane
Pin26 TP_SDA Touch IIC Sygnał danych
Pin27 TP_SCL Dotknij IIC
Pin28 TP_RESET Sygnał resetowania dotykowego
Pin29 TP_VCI Touch Zasilanie
Pin30 TP_IOVCC Dotyk Zasilanie
30,4-calowy okrągły wyświetlacz TFT LCD o rozmiarach 800x800 pikseli dla aplikacji motoryzacyjnych
