Szczegóły Produktu:
|
| Produkt: | Okrągły TFT o przekątnej 2,8 cala i rozdzielczości 480 x 480 | Rozstrzygnięcie: | 480RGB x 480Dots |
|---|---|---|---|
| Ekran dotykowy: | Opcjonalny pojemnościowy panel dotykowy (CTP). | Kierunek patrzenia: | Pełny kąt widzenia IPS |
| Układ scalony sterownika: | SC7701S | Kod PIN: | 40 PIN-ów |
| Połączenie: | ZIF | Luminancja powierzchni: | 450 cd/m2 (nitów) |
| Interfejs: | SPI-3W-RGB18 | Żywotność diody LED: | 40 000 godzin |
| Napięcie wejściowe: | 2,8 V | Szczyt:: | -20°C do +70°C |
| Tst:: | -30°C do +80°C | Wymiar zarysu: | 73 ((W)) × 77,59 ((H) × 2,3 ((T) mm |
| Aktywny: | 70,13 (szer.) x 70,13 (wys.) mm | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Moduł wyświetlacza LCD TFT o szerokości 40 pinów,80°C Okrągły moduł wyświetlacza LCD TFT |
||
2.8 cali 480x480 okrągły moduł wyświetlacza TFT LCD 40pin ST7701S SPI RGB Interface LCD DisplayOpis produktu
SAEF TECHNOLOGY SFTO280HD-7069A-N to ekran LCD typu TFT typu IPS o średnicy przekątnej 2,8 ′′, okrągłym kształcie, o rozdzielczości 480x480 pikseli.
Charakterystyka:
| Produkt: | 20,8 cala 480x480 okrągły TFT | Rozstrzygnięcie: | 480RGB x 480Dots |
|---|---|---|---|
| Ekran dotykowy: | Pojemnościowy panel dotykowy (CTP) nieobowiązkowy | W kierunku widzenia: | IPS pełny kąt widzenia |
| System sterowania: | SC7701S | Numer szpilki: | 40 szpilów |
| Połączenie: | ZIF | Światłość powierzchni: | 450 Cd/m2 (nits) |
| Interfejs: | SPI-3W-RGB18 | Żywotność LED: | 40000 godzin |
| Napięcie wejściowe: | 2.8 V | Na górze: | -20°C do +70°C |
| Tst:: | -30°C do +80°C | Wymiar zarysu: | 73 ((W)) × 77.59 ((H) × 2.3 ((T) Mm |
| Aktywny: | 70.13(W) X70.13(H) Mm | Zgodność: | Zgodność z przepisami REACH i RoHS |
Napięcie zasilania dla logiki (VDD): 1,6~3,3 V, typowa wartość wynosi 2,8 V.
Napęd wejściowy (Vin): VDD+0,3 V
Uwaga1: Maksymalna wartość absolutna to wartość graniczna, powyżej której IC może ulec przerwaniu. Nie gwarantują one pracy.
Uwaga2: kolor tła zmienia się nieznacznie w zależności od temperatury otoczenia.
70°C: 75% RH max.
Ta> 70°C: wilgotność bezwzględna musi być niższa niż wilgotność 75%RH w temperaturze 70°C
Uwaga3: Ta w temperaturze -30°C wynosi < 48 godzin, w temperaturze 80°C < 120 godzin
Okrągły seryjny wyświetlacz TFT LCD, włącznie z ekranem dotykowym i bez niego, z odtwarzaczem Androida, z interfejsem sygnału HDMI
2.8 cali 480x480 okrągły moduł wyświetlacza TFT LCD 40pin ST7701S SPI RGB Interface LCD DisplayProduktRysunek

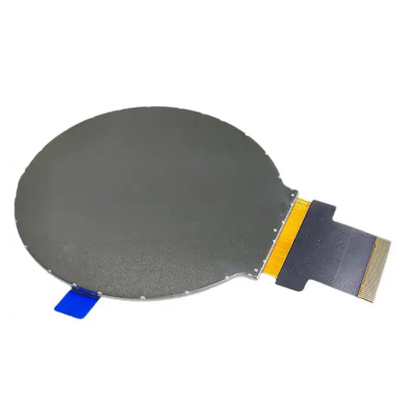

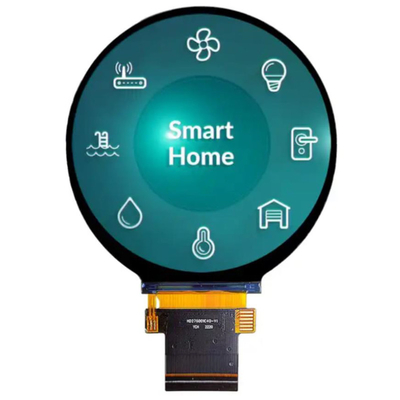

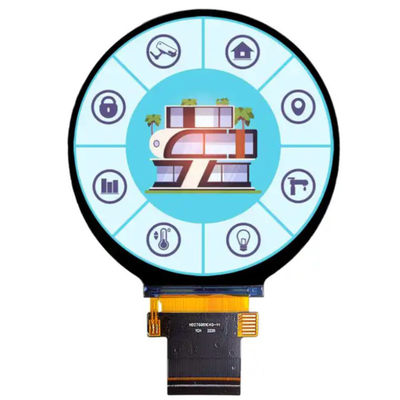

2.8 cali 480x480 okrągły moduł wyświetlacza TFT LCD 40pin ST7701S SPI RGB Interface LCD DisplayProduktZdjęcie
Z CTP Produkt Image jak poniżej
Jak opisać rozdzielczość ekranu okrągłego?
W rzeczywistości zasada wyświetlania okrągłego ekranu LCD jest taka sama jak w przypadku konwencjonalnego, prostokątnego ekranu LCD,ale dzięki technologii produkcji szkła LCD i regulacji parametrów ekranuW celu uzyskania odpowiedzi na te pytania należy zwrócić uwagę na fakt, że w przypadku pojazdów z systemem napędowym, które są włączone do układu napędowego, nie ma możliwości wyświetlania ekranu okrągłego w stanie okrągłym.jak ustanowić dobry most między okrągłym ekranem LCD a płytą głównąOkrągłe ekrany LCD są zasadniczo używane na urządzeniach inteligentnych, a więcej uwagi poświęca się schematom sterowania, schematom projektowania interfejsu użytkownika itp.inteligentny i wysokiej klasy produkt wyświetlania LCDRozmiar wyświetlacza jest stosunkowo mały, a powszechnie stosowane są 2,1 cala, 2,36 cala, 3,4 cala, 6,2 cala itp. Okrągły ekran LCD ma również swoje własne, niepowtarzalne, wspólne wady,na przykład łuk ekranu wyświetlacza wokół ekranu nie jest na ekranie, albo łuk wokół łuku jest biały.
Jest to przykład kwadratowego ekranu, jeśli żółte kwadraty są pikseli, to ekran urządzenia Android Wear jest wykonany poprzez fizyczne wycięcie pikseli (ekranów) poza czerwonymi kółkami.
Jak więc sama maszyna rozumie ten okrągły ekran?
Logika oprogramowania wewnątrz maszyny nadal działa jako kwadratowy ekran, czyli na poziomie oprogramowania cztery odcięte narożniki są obecne w logice oprogramowania.
Jak działają okrągłe ekrany
Sztuczna modyfikacja systemu oprogramowania w taki sposób, aby zawartość interfejsu oprogramowania była wyświetlana tylko w obszarze koła, zabezpieczając cztery nieistniejące narożniki.
Obszar zastosowania ekranu LCD
Okrągłe ekrany LCD są obecnie stosowane w leczeniu medycznym, centralnym sterowaniu, muzeach, muzeach nauki i technologii, salach konferencyjnych, salach wystawienniczych urbanistycznych, centrach mediów finansowych,duże supermarkety i centra handlowe.
