Szczegóły Produktu:
|
| Produkt: | LCM znaków 24x2 | Znaki / kolumny: | 24 znaki x 2 linie |
|---|---|---|---|
| Rodzaj LCD: | FSTN, pozytywny/negatywny, przepuszczalny | kolor podświetlenia: | Biały, niebieski, żółty, czerwony, zielony |
| Napięcie robocze: | Opcjonalnie 5V | Optyka: | 6:00 Godzina |
| Wym. konturu: | 118 (dł.) x 36 (szer.) x 11 (gł.) mm | obszar wyświetlania: | 93,5×16,0 mm |
| Wyrażenie charakteru: | 3.7x5.95 | Metoda jazdy: | 1/16 obowiązek, 1/5 stronniczość |
| Temperatura robocza: | -20°C do +70°C | Temperatura przechowywania.: | -30°C do +80°C |
| Kod PIN: | 16 pinów | Kontroler: | AIP31066 lub równoważny |
| Interfejs: | 6800 szeregowy 8-bitowy/4-bitowy interfejs MPU | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Moduł LCM 5V,Moduł LCM 24x2,24 znaki Moduł LCM znaków |
||
24 znaki 2 wiersze 24x2 znaki LCM Moduł 5V FSTN Moduł niebieski/szary AIP31066 lub równoważny kontroler IC Opis produktu
SF2402A to moduł wyświetlacza LCD o rozdzielczości 24x2 charakteru, który jest wbudowany z układem sterowania AIP31066; jego domyślny interfejs jest 8-bitowy równoległy i 5V lub 3,3V opcja zasilania.Ten wyświetlacz LCD 24x2 SF2402A jest dostępny bez podświetlenia lub z opcjami białego podświetlenia LED. SF2402A 24x2 LCM jest dostępny w różnych kolorach paneli LCD, w tym w opcjach LCD szarych, żółtych/zielonych i niebieskich, i może działać w temperaturze od -20°C do +70°C;jego temperatury przechowywania wahają się od -30°C do +80°C, jego wbudowany zestaw znaków obsługuje opcje angielski/japoński, angielski/zachodnioeuropejski, angielski/skandynawski europejski lub angielski/cyrylicki (rosyjski).
Standardowa rozdzielczość wyświetlania znaków obejmuje 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCD.Moduły LCD charakterystyczne są dostępne w typach COB i COG z różnymi interfejsami w 8080Moduły wyświetlania znaków,SPI,I2C.LCD są w ekranach LCD STN/FSTN/FFSTN z różnym podświetleniem LED w kolorze żółto-zielony, biały i niebieski.Europejski, wschodnioeuropejskie, skandynawskie europejskie, cyrylskie (rosyjskie) i hebrajskie/arabskie.Opcje 6V są również dostępne na żądanie.
Charakterystyka:
| Produkt: | 24X2 znak LCM | Znaki / kolumny: | 24 znaki x 2 wiersze |
|---|---|---|---|
| Rodzaj LCD: | FSTN, pozytywny/negatywny, nadający | Kolor podświetlenia: | Biały, Błękitny, Żółty, Czerwony, Zielony |
| napięcie robocze: | 5V nieobowiązkowe | Optyka: | 6O godzinie 13.00. |
| Opis: | 118 ((L) X 36 ((W) X 11 ((T) Mm | Obszar widokowy: | 93.5 × 16.0 mm |
| Wystarczy: | 3.7x5.95 | Sposób jazdy: | Wsparcie dla dziecka, 1/16 |
| Temperatura pracy: | -20°C do +70°C | Temperatura przechowywania: | -30°C do +80°C |
| Numer szpilki: | 16 szpilów | Kontroler: | AIP31066 lub równoważny |
| Interfejs: | 6800 Interfejs seryjny 8-bitowy/4-bitowy MPU | Zgodność: | Zgodność z przepisami REACH i RoHS |
Do modułu LCD musi być podłączony rezystor zmienny, aby zapewnić odniesienie do V0.
Zalecana wartość zmiennego rezystora wynosi od 10K do 20K.
Podstawowe ustawienia
Aby prawidłowo uruchomić moduł LCD i zapewnić normalny wyświetlacz, należy użyć następujących
ustawienie:
一N=1, wyświetlacz dwustronny
一F=0, 5×8 kropek
一D=1, wyświetlacz
Uwaga:
一Te ustawienia/komendy powinny być wysłane do modułu LCD podczas uruchamiania.
1 Zobacz sekcję Komendy wyświetlania.
Zresetowanie modułu LCD
Po włączeniu zasilania VDD i VSS, moduł LCD wykona rutynowy reset
Automatycznie. To trwa około 50ms. Po rutynowym zresetowaniu, status modułu LCD będzie
Następnie:
一N=1, wyświetlacz dwustronny
1 wyświetlacz czysty
一DL=1, 8-bitowy interfejs
一F=0, czcionka 5×8 kropek
一D=0, wyłączony
一C=0, kursor wyłączony
一B=0, Blink off
一I/D=1, Zwiększenie o 1
一S=0, bez przesunięcia
UWAGA:
1 Rutyna resetu nie mogła wygenerować podstawowych ustawień

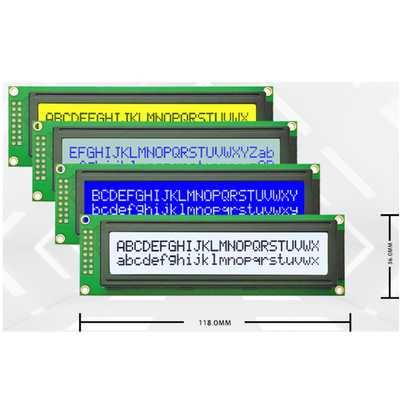

24 znaki 2 wiersze 24x2 znaki LCM Moduł 5V FSTN Moduł niebiesko-szary AIP31066 lub równoważny sterownik IC Rysunek produktu i interfejs pin

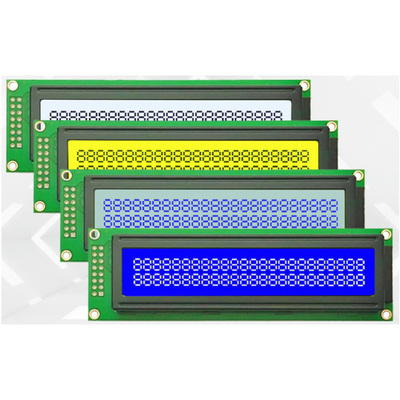

24 znaki 2 wiersze 24x2 znaki LCM Moduł 5V FSTN Moduł niebieski/szary AIP31066 lub równoważny kontroler ICObraz produktu
