Szczegóły Produktu:
|
| Produkt: | Ekran dotykowy LCD 3,5" | Rozstrzygnięcie: | 320x240 punktów |
|---|---|---|---|
| Ekran dotykowy: | z ekranem dotykowym PCAP | Osłona obiektywu: | Możliwość dostosowania |
| Kierunek patrzenia: | Godzina szósta | Interfejs: | INTERFEJS RGB |
| Wym. konturu: | 76,9 x 63,9 x 4,65 mm | Kod PIN: | 54 piny |
| Prąd zasilania podświetlenia: | 20mA | Napięcie zasilania podświetlenia: | 19,2 V |
| Połączenie: | Wtykanie | Luminancja powierzchni: | 320 cd/m2 |
| Napięcie zasilania logiki: | 1,6 ~ 3,3 V | Napięcie wejściowe: | VDD+0,3 V |
| Temperatura pracy: | -20 do 70 °C | Temperatura przechowywania: | -30 do 80°C |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 3.5 ekran dotykowy LCD,54 Pin LCD Touch Screen,Ekran dotykowy LCD 320x240 |
||
3.5" ekran dotykowy TFT LCD RGB 320x240 krajobraz 54 pin z pojemnościowym ekranem dotykowym
SAEF TECHNOLOGY SF-TO350M-8840A-CT to 3,5-calowa komórka LCD z cienkimi tranzystorami jako elementami aktywnymi i zawiera piksele.3) palców transmisywnego typu głównego panelu TN-LCDRozdzielczość panelu wynosi 320 (RGB) x 240 pikseli i może wyświetlać kolory do 16,7M.
SF-TO350M-8840A-CT jest wyposażony w ekran dotykowy PCAP OCA, PCAP ma strukturę G + G. SF-TO350M-8840A-CT obsługuje interfejs RGB, podczas gdy ekran dotykowy jest interfejsem IIC.
SF-TO350M-8840A-CT TFT moduł LCD jest szeroko stosowany w czarnej skrzynce, urządzeniach inteligentnych, mobilnych POS, czytnika kasy, GPS telefon ręczny, ręczne maszyny do zamawiania żywności, analizatory sygnałów,sprzęt laboratoryjny na górze stanowiska, system bezpieczeństwa, domowa automatyka, mini odtwarzacz audio, monitor dla dzieci i inne urządzenia ręczne itp.
Właściwości:
| Produkt: | Ekran dotykowy LCD 3,5" |
| Rozstrzygnięcie: | 320X240 kropek |
| Okładka soczewki: | Dostosowywalne |
| Interfejs: | Interfejs RGB |
| Numer szpilki: | 54 szpilki |
| Ekran dotykowy: | Z PCAP touch screen |
| Światłość powierzchni: | 320 Cd/m2 (może być dostosowane) |
| W kierunku widzenia: | O szóstej |
| Opis: | 76.9x63.9x4.65 mm |
| Prąd zasilania światłem tylnym: | 20 MA |
| napięcie zasilania światłem tylnym: | 19.2 V |
| Połączenie: | Wtykanie |
| Napięcie wejściowe: | VDD+0,3 V |
| Napięcie zasilania dla logiki: | 10,6 ~ 3,3 V |
| Temperatura pracy: | -20 do 70 °C |
| Temperatura przechowywania: | -30 do 80 °C |
| Certyfikat: | ISO9001:2015 / ISO1400:2015 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Definicja pin interfejsu
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | LED-K1 | Ja... | Katodę LED |
| 2 | LED-K2 | Ja... | Katodę LED podłączyć do LED-K1 |
| 3 | LED-A1 | Ja... | Anodę LED |
| 4 | LED-A2 | Ja... | Anodę LED podłączyć do LED-A1 |
| 5-7 | NC | - | Brak połączenia. |
| 8 | /RESET | Ja... | Zresetować pin |
| 9 | CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 10 | SCL | Ja... | Sygnał zegarowy SPI |
| 11 | SDI | Ja... | Pin wejściowy interfejsu SPI |
| 12 | B0 | Ja... | Błękitny sygnał danych (LSB) |
| 13-19 | B1-7 | Ja... | Błękitny sygnał danych |
| 20 | G0 | Ja... | GREEN Sygnał danych ((LSB) |
| 21-27 | G1-7 | Ja... | GREEN sygnał danych |
| 28 | R0 | Ja... | RED sygnał danych (LSB) |
| 29-35 | R1-7 | Ja... | Czerwony sygnał |
| 36 | HSYNC | Ja... | Horyzontalny sygnał synchronizujący |
| 37 | VSYNC | Ja... | Sygnał synchronizacyjny pionowy |
| 38 | DOTCLK | Ja... | Sygnał zegara do próbki każdej daty |
| 39-40 | NC | - | Brak połączenia. |
| 41 | VDD | Ja... | Źródło zasilania +2,8V |
| 42 | VDDIO | Ja... | 1.8V~2.8V Źródło mocy |
| 43 | YU | Ja... | Pin panelu dotykowego |
| 44 | XL | Ja... | |
| 45 | YD | Ja... | |
| 46 | XR | Ja... | |
| 47-51 | NC | - | Nie połączenie |
| 52 | ENABLE | Ja... | Wprowadzanie danych |
| 53-54 | GND | Ja... | Ziemia mocy |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie | Warunki |
| Napięcie zasilania | Vf | 17.5 | 19.2 | 20.5 | V | If=20mA |
| Prąd zasilający | Jeśli | - | 20 | - | mA | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - |
| Rozpraszanie mocy | Pd | - | 288 | - | mW | - |
| Intensywność światła | 260 | 320 | 350 | Cd/m2 | If=20mA | |
| Jednorodność dla LCM | - | 80 | - | - | % | If=20mA |
| Kolor podświetlenia | Biały | |||||
Badanie niezawodności
| Pozycja | Warunki | Czas (h) | Ocena |
| Wysoka temperatura. | 80°C | 120 |
Żadnych nieprawidłowości. w funkcjach i wygląd |
|
Wysoka temperatura.
|
70°C | 120 | |
| Niska temperatura. | -30°C | 120 | |
| Niska temperatura. | -20°C | 120 | |
| wilgotność | 60°C/ 90% RH | 120 | |
| Cykl temperatury wstrząsu cieplnego |
-20°C ¬ 25°C ® 70°C (0,5 godziny ¬ 5 minut ® 0,5 godziny) |
10 cykli |

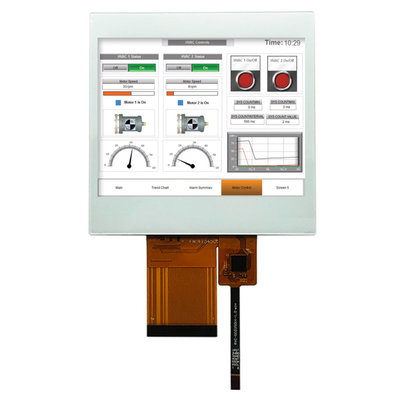

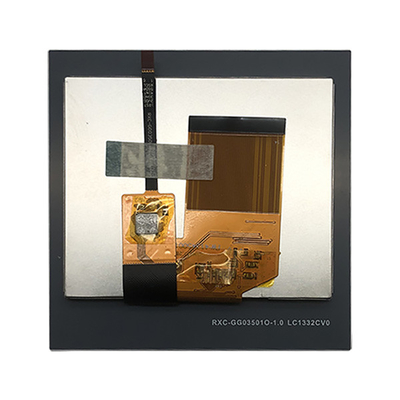

3.5" ekran dotykowy TFT LCD RGB 320x240 krajobraz 54 pin z pojemnym ekranem dotykowym Obraz produktu
Zakłady produkcyjne i certyfikaty
Przewidywany pojemność dotyku (PCAP)
Technologia dotykowa PCAP (Projected Capacitive Touch) zapewnia szybką i wrażliwą reakcję wraz z niezawodnością profesjonalną.
Technologia projekcji ekranu dotykowego pojemnościowego jest zaprojektowana do ścisłych zastosowań przemysłowych, medycznych i motoryzacyjnych.który jest zintegrowanym rozwiązaniem wbudowanym, które pomaga uprościć łańcuch dostaw i montaż.
Okładka szkłowa:
1kształt: specjalne rozmiary, kształty, obróbki krawędzi, otwory i wycięcia
2Kolor: drukowanie jedwabiu, logo
3Materiał szklany: szkło gorylskie, szkło hartowane, PMMA
4.Oprawy: lustro, AG, AR, AF
Czujnik:
1Materiał czujnika: szkło, film, film+film
2. FPC: Konstrukcja kształtu opcjonalna
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix itp.
4Interfejs: I2C, USB, RS232
Słowo kluczowe wyszukiwania: tft 3,5", 3,5" tft lcd, 3,5" tft lcd, 3,5" tft lcd, tft lcd 3.5, wyświetlacz 3,5 tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz LCD, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft,Ekran LCD 3,5 cala, 3,5 cala RGB TFT, TFT 3,5 cala RGB, 3,5 QVGA, China 3,5 cala TFT.
