Szczegóły Produktu:
|
| Produkt: | 3,5-calowy ekran dotykowy TFT LCD | Rozstrzygnięcie: | 320x480 HVGA |
|---|---|---|---|
| Kierunek patrzenia: | godzina 12 | Kod PIN: | 40 pinów |
| interfejs: | MCU 8/16BIT, SPI 3/4-przewodowy | Luminancja powierzchni: | 500 cd/m2 ((nits) |
| Wym. konturu: | 54,48 (wys.) x 84,71 (szer.) x 3,40 (gł.) (mm) | Obszar aktywny: | 48.96 ((H) x73.44 ((V) (mm) |
| Ekran dotykowy: | O pojemnościowym panelu dotykowym | Układ scalony sterownika: | ILI9488 |
| Kierowca CTP: | FT6336U | Połączenie: | Wtykanie |
| Temperatura robocza: | -20℃ do +70℃ | Temperatura przechowywania.: | -30℃ do +80℃ |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 3Ekran dotykowy TFT LCD o pojemności 0,5 cala |
||
O tym produkcie SFTO350PY-7118A-CT TFT z modułem ekranu dotykowego
Ekran dotykowy SFTO350PY-7118A-CT LCD firmy SAEF Technology to 3,5 cala wyświetlacz TN zaprojektowany specjalnie do zastosowań wymagających wysokiej rozdzielczości i wysokiej jasności wyświetlacza.Poniżej przedstawiono szczegółowe wprowadzenie produktu:
kierunek instalacji:
-Produkt standardowy to moduł LCD w trybie pionowym, nadający się do większości scenariuszy zastosowań montażu pionowego.
-Jeśli potrzebujesz specjalnych wymogów, takich jak tryb poziomy, możesz skontaktować się z nami w celu uzyskania wsparcia technicznego i dostosowanych usług.
Scenariusze zastosowania:
- nadaje się do różnych zastosowań, takich jak panele sterujące przemysłowe, sprzęt medyczny, instrumenty, urządzenia domowe inteligentne itp.
W panelach sterowania przemysłowego moduł ekranu dotykowego LCD SFTO350PY-7118A-CT firmy SAEF Technology może odgrywać wiele ról, zwiększając wydajność operacyjną i doświadczenie użytkownika.technologia ekranu dotykowego o pojemności i wysoka jasność wyświetlacza modułu SFTO350PY-7118A-CT czynią go idealnym wyborem dla panelów sterowania przemysłowego, zwłaszcza w sytuacjach, w których wymagane jest precyzyjne sterowanie i wyraźne wyświetlanie.ten moduł może poprawić poziom inteligencji i wygodę eksploatacji systemów automatyki przemysłowej.
Cechy
| Produkt: | 3.5 cali ekran dotykowy TFT LCD |
| Rozstrzygnięcie: | 320x480 HVGA |
| Interfejs: | MCU 8/16BIT, SPI 3/4wire |
| Numer szpilki: | 40 pinów |
| W kierunku widzenia: | Dwanaście. |
| Światłość powierzchni: | 300 Cd/m2 (nits) |
| Opis: | 54.48 ((H) x 84.71 ((V) x 3.40 ((T) (mm) |
| Obszar aktywny: | 48.96 ((H) x73.44 ((V) (mm) |
| Ekran dotykowy: | Z pojemnościowym panelem dotykowym |
| Kierowca: | FT6336U |
| System sterowania: | ILI9488 |
| Połączenie: | Wtykanie |
| Temperatura pracy: | -20°C do +70°C |
| Temperatura przechowywania: | -30°C do +80°C |
| Certyfikat: | ISO9001:2015 / ISO1400:2015 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Rysunek mechaniczny
Definicja pin interfejsu
|
SzpilkaNie, nie, nie. |
Symbol | Funkcja |
| 1 | XL | Dotknij lewej linii. |
| 2 | YU | Dotknij górnego obwodu. |
| 3 | XR | Dotknij prawej linii końcowej. |
| 4 | YD | Dotknij dolnej linii. |
| 5 | GND | Powierzchnia |
| 6 | IOVCC | Zasilanie 1,8 V |
| 7 | Wpływ | Zasilanie 2,8 V |
| 8 | FMARK | Sygnał synchronizacji ram |
| 9 | CS | Chip wybierz pin wejściowy (aktywny niski) |
| 10 | RS | Wyświetlanie danych/pin wyboru polecenia równolegle |
| 11 | WR/SPI_SCL | Aktywność zapisu w równoległym interfejsie MCU 8080 / pin SCL jako Serial Clock |
| 12 | R & D | Przeczytanie włączone w równoległym interfejsie MCU 8080. |
| 13 | SPI_SDA | dwu-dyscyplinarny szpil seryjnych danych wejściowych/wyjściowych |
| 14 | SPI_SDO | Wyjście danych seryjnych |
| 15 | Zresetowanie | Zewnętrzny wpis resetowy. |
| 16 | GND | Powierzchnia |
| 17-32 | DB0-DB15 | MCU równoległy przycisk danych interfejsu |
| 33 | LEDA | Światło tylne LED ((Anoda) |
| 34-36 | LEDK | Światło tylne LED (katodę) |
| 37 | GND | Powierzchnia |
| 38 | IM0 | Wybierz tryb interfejsu |
| 39 | IM1 | Wybierz tryb interfejsu |
| 40 | IM2 | Wybierz tryb interfejsu |
Definicja kształtu kształtu interfejsu ekranu dotykowego
| 1 | CTP_RST | Zresetowanie ekranu dotykowego |
| 2 | CTP_INT | Sygnał przerwy ekranu dotykowego |
| 3 | CTP_SDA | Sygnał danych ekranu dotykowego |
| 4 | CTP_SCL | Sygnał zegara na ekranie dotykowym |
| 5 | GND | Powierzchnia |
| 6 | VDD | Zasilanie |
Specyfikacja optyczna
| Pozycja | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka | |
|
Światłości białej (W środku) |
Lv |
Θ=0 NormalneOglądanie KątIBL= 120mA |
- Tak. | 300 | - Tak. | cd/m2 | |
| Czas reakcji | Tr+Tf | - Tak. | 20 | 40 | ms | ||
| Wskaźnik kontrastu | CR | - Tak. | 500 | - Tak. | - Tak. | ||
|
KolorChromatyczność (CIE1931) |
biały | Wx | 0.292 | 0.307 | 0.322 | ||
| Wy | 0.312 | 0.327 | 0.342 | ||||
|
Kąt widzenia |
- Co? |
ŚL |
CR≥10 |
- Tak. | 70 | - Tak. | |
| ΘR | - Tak. | 70 | - Tak. | ||||
|
Ver |
Świat | - Tak. | 60 | - Tak. | |||
| ΘD | - Tak. | 60 | - Tak. | ||||
| Jednorodność jasności | Średnia | Θ=0 | 80 | 90 | - Tak. | % | |
| Różnorodność kolorów | NTSC | Θ=0 | 57 | 60 | - Tak. | % | |
| Optymalny kierunek widzenia | 12 0'Clock | ||||||
Charakterystyka elektryczna
| Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka |
| Analogiczne napięcie zasilania | VDD | 2.4 | 2.8 | 3.3 | V |
| Digitalne napięcie zasilania | VDDI | 1.65 | 1.8 | 3.3 | |
| Sygnał wejściowy | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Charakterystyka światła tylnego
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Prąd LED | IL | - | 90 | 120 | mA |
| napięcie LED | VL | - | 2.8 | 3.2 | V |
| Czas eksploatacji diody LED | Kr. | 30000 | 40000 | Godzina |

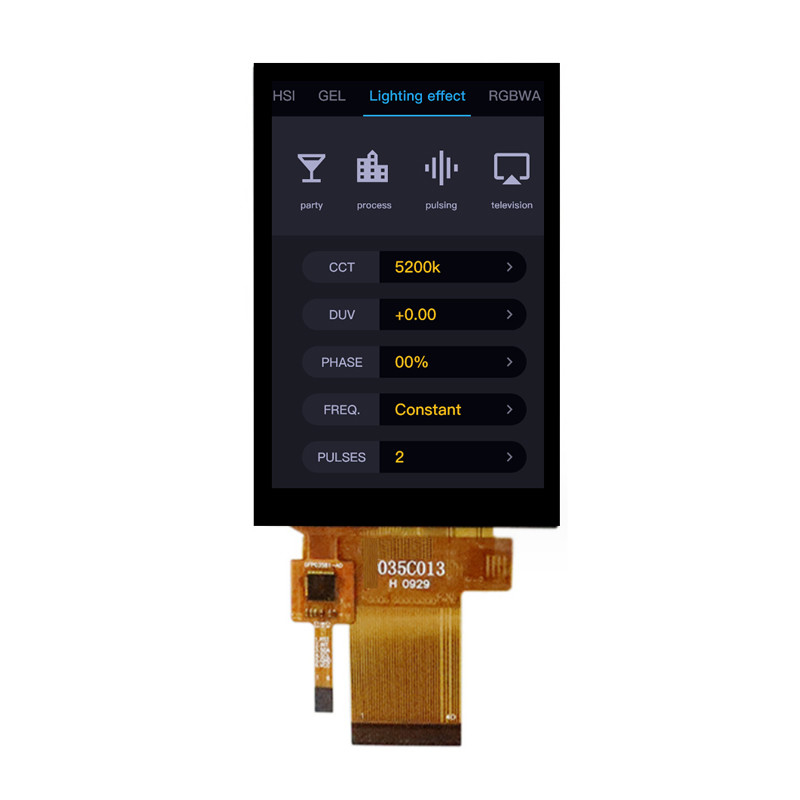

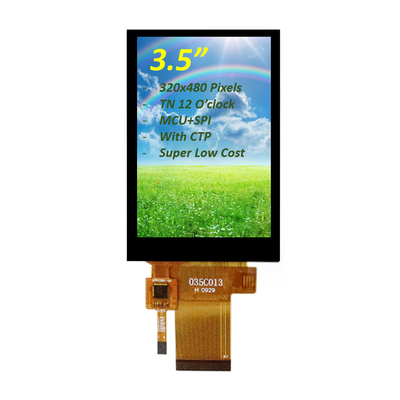

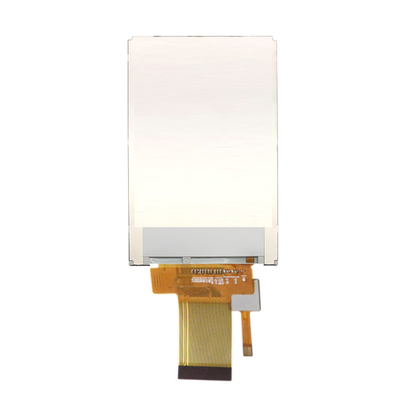

Obraz produktu
