Szczegóły Produktu:
|
| Produkt: | Wyświetlacz LCD 16x2 znaków COG | Znaki / kolumny: | 16 znaków x 2 linie |
|---|---|---|---|
| Rodzaj LCD: | FSTN, negatywny, przepuszczalny | Optyka: | godzina 12 |
| Wym. konturu: | 40.9 ((H) x 20.9 ((V) x 5.3 ((T) (mm) | obszar wyświetlania: | 36 ((H) x 10 ((V) (mm) |
| Rozmiar kropki: | 0.365 ((H) x 0,375 ((V) (mm) | Plamka: | 0.385 ((H) x 0,395 ((V) (mm) |
| Metoda jazdy: | 1/16 Cykl pracy, 1/5 Bias | Temperatura robocza: | -10°C do +60°C |
| Temperatura przechowywania: | -20°C do +70°C | Kod PIN: | 11 pinów |
| Kontroler: | ST7032 lub odpowiednik | Interfejs: | Interfejs IIC MPU |
| Złącze: | ZIF FPC | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 16x2 znaków COG wyświetlacz LCD,Wyświetlacz COG LCD 3.3V,Moduł LCD kołowy MPU I2C |
||
Moduł LCD 1602 COG, LCD 16x2 Character Display Wprowadzenie produktu
SAEF Technology SF1602JR-269 to monochromatyczny moduł wyświetlacza LCD o symbolu COG 16X2.Napięcie zasilania modułu wyświetlacza znaków SF1602JR-269 LCD 1602 wynosi 3.3V (typowa wartość). Ma białe światło LED, niebieskie i żółte zielone opcje światła LED. SF1602JR-269 jest negatywnym trybem transmisji FSTN.Może działać w temperaturze od -10 °C do +60 °C; jego zakres temperatury przechowywania wynosi od -20 °C do +70 °C. Moduł ten LCD początkowo nie miał dotyku, ale panel dotykowy jest dostosowywalny.czytniki kart, urządzenia czujnikowe, terminale POS, czytniki gotówki, urządzenia przenośne, analizatory medyczne i wiele więcej.
Charakterystyka:
1Wymiary zewnętrzne tego wyświetlacza LCD o wymiarach 16x2 są 40,9x20,9x5,3 mm, z 16 znakami x 2 liniami.
2Ten monokomowy wyświetlacz 16x2 COG LCD obsługuje interfejsy IIC i MPU. Typowy napięcie dla modułu wynosi 3,3 V i może działać między 2,7 V a 4,5 V.
3Prąd zasilania tego LCD 1602 COG wynosi 160 uA (maksymalnie 230 uA).
4Moduł 16x2 znaków działa dobrze w kierunku widzenia o godzinie 12.
5Ten LCD COG 1602 jest opłacalną wersją, niską ceną i wysoką wydajnością wyświetlacza.
6Ten 1602 znak COG LCD jest wyposażony w różne opcje koloru podświetlenia, w tym białe, żółte zielone, bursztynowe, niebieskie i inne.
7Ten wyświetlacz LCD o rozmiarach 16x2 posiada metodę połączenia FPC ZIF, a długość FPC można dostosować, co ułatwia projektowanie i instalację.
Informacje dotyczące produkcji:
| Produkt: | 16x2 znaków COG LCD Display |
| Rodzaj LCD: | FSTN, negatywny, nadający |
| Znaki / kolumny: | 16 znaków x 2 wiersze |
| Optyka: | Dwanaście. |
| Opis: | 40.9 ((H) X 20.9 ((V) X 5.3 ((T) (mm) |
| Obszar widokowy: | 36 ((H) X 10 ((V) (mm) |
| Dot Pitch: | 0.385 ((H) X 0.395 ((V) (mm) |
| Wielkość kropki: | 0.365 ((H) X 0,375 ((V) (mm) |
| Sposób jazdy: | Wsparcie dla młodych, 1/16 |
| Temperatura pracy: | -10°C do +60°C |
| Temperatura przechowywania: | -20°C do +70°C |
| Kontroler: | ST7032 lub równoważny |
| Złącze: | ZIF FPC |
| Numer szpilki: | 11 szpilów |
| Interfejs: | Interfejs IIC MPU |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Moduł LCD 1602 COG, LCD 16x2 Wyświetlacz znaków rysunek produktu
Definicja szpilki:
Pin1 CAP1N dla obwodu wzmacniającego napięcie (VDD-VSS), Kondensator zewnętrzny około 0,1 u ~ 4,7 uf
Pin2 CAP1P dla obwodu wzmacniającego napięcie (VDD-VSS), Kondensator zewnętrzny około 0,1 u ~ 4,7 uf
Pin3 Konwerter napięcia VLCD DC/DC. Podłącz kondensator pomiędzy termicznym i d VIN, gdy używany jest wbudowany wzmacniacz.
Pin4 VIN-VDD VDD: 2,7 V do 5,5 V
Pin5 VIN-VDD VDD: 2,7 V do 5,5 V
Pin6 SHLS Cement sygnały kierunek wybrać:
0: Seg1~80 Adres kolumny 79~0 (odwrócony)
1: Seg1~80 Adres kolumny 0~79 ((Normalny)
Pin7 SHLC Powszechne sygnały kierunek wyboru:
0: Com1~16 Adres wiersza 15~0 (odwrócony)
1: Com1~16 Adres rzędu 0~15 ((Normalny)
Pin8 VSS Ground (0V)
Pin9 SDA W interfejsie I2C DB7 (SDA) jest wejściem danych, a DB6 (SCL) jest wejściem zegara.
Pin10 SCL W interfejsie I2C DB7 (SDA) jest wejściem danych, a DB6 (SCL) jest wejściem zegara.
Pin11 XRESET Zewnętrzny szpil resetowy. Tylko w przypadku użycia zasilania przy resetowaniu, szpil XRESET musi być przymocowany do VDD. Niska aktywność.

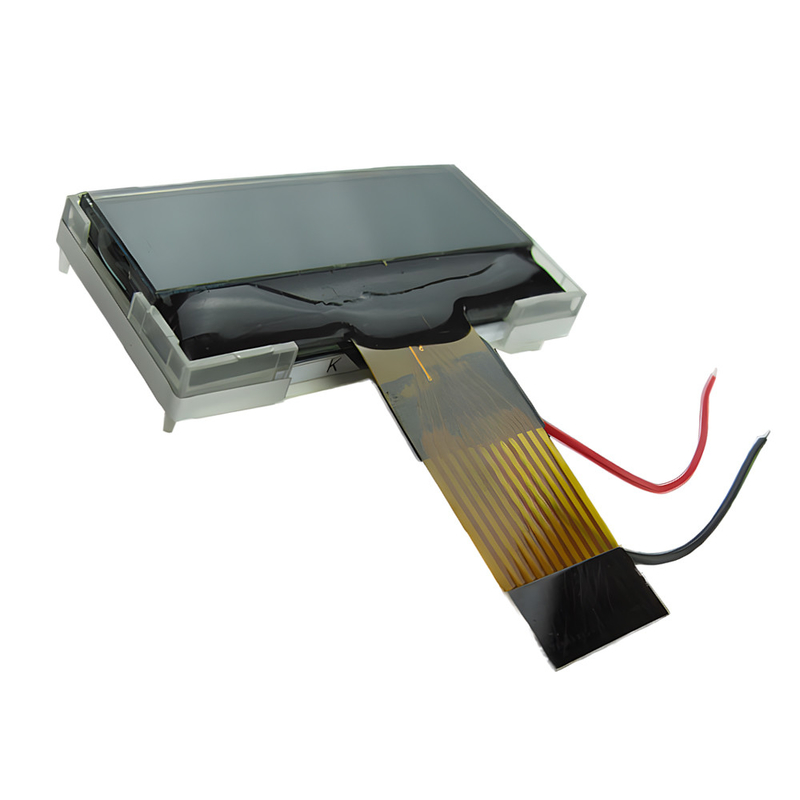

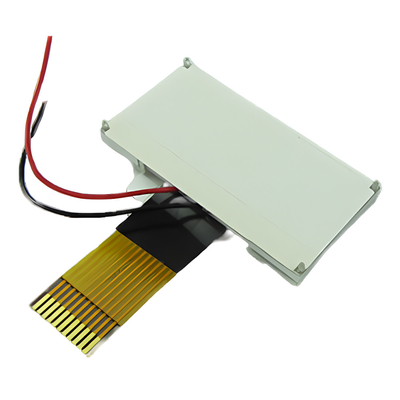

Moduł LCD 1602 znaków COG, LCD 16x2 znaków Obraz produktu
