Szczegóły Produktu:
|
| Produkt: | Wyświetlacz LCD IPS TFT o przekątnej 3,2 cala | Rozstrzygnięcie: | 480x800 pikseli |
|---|---|---|---|
| Interfejs: | INTERFEJS RGB | Kierunek patrzenia: | IPS Wszystkie kąty widzenia |
| Ekran dotykowy: | bez ekranu dotykowego | Kod PIN: | 39 Pinów |
| Połączenie: | ZIF FPC | Luminancja powierzchni: | 350 cd/m2 |
| Układ scalony sterownika: | HX8369 | Temperatura robocza: | -20℃ do +70℃ |
| Temperatura przechowywania.: | -30℃ do +80℃ | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 3.2 cali IPS TFT LCD,480x800 pikseli IPS TFT LCD,IPS 3 |
||
3.2 cali IPS TFT LCD 480x800 pikseli, 3,2 cali Ekran LCD RGB Interfejs Produkt Wprowadzenie
SF-TC320S-9951H-N to 3,2-calowy moduł wyświetlacza TFT LCD w trybie 480x800 w trybie portretowym.Napięcie zasilania (VCC) do napędu panelu LCD wynosi 20,6 V do 3,3 V.Ten 3,2-calowy TFT typu IPS-LCD może działać w temperaturze od -20 °C do +70 °C; jego temperatura przechowywania wynosi od -30 °C do +80 °C.
3,2-calowy wyświetlacz TFT LCD to mały moduł wyświetlacza odpowiedni do różnych zastosowań, w tym
Urządzenia Internetu Rzeczy (IoT): nadające się do integracji z urządzeniami IoT, takimi jak inteligentne systemy domowe i systemy sterowania przemysłowego.
Urządzenia medyczne: Idealne do użycia w przenośnych defibrylatorach, pompach insulinowych i innych urządzeniach medycznych do monitorowania i diagnostyki.
Automatyka przemysłowa: Idealna do wdrożenia w systemach sterowania maszynami, systemach sterowania procesami i systemach monitorowania w ramach automatyki przemysłowej.
Gry: Dobrze nadaje się do integracji z aplikacjami do gier, takimi jak konsole do gier przenośnych.
Wykonania te stanowią tylko kilka przykładów różnorodnych potencjalnych zastosowań 3,2-calowego wyświetlacza TFT.Szczegółowe wykorzystanie zależy od wymagań produktu oraz pożądanych cech i wydajności wyświetlacza.
Cechy
Informacje o produkcie
| Produkt: | 3.2" IPS TFT LCD |
| Rozstrzygnięcie: | 480x800 pikseli |
| Interfejs: | Interfejs RGB |
| Ekran dotykowy: | Bez ekranu dotykowego |
| Połączenie: | ZIF FPC |
| System sterowania: | HX8369 |
| W kierunku widzenia: | IPS Wszystkie kąty widzenia |
| Numer szpilki: | 39 szpilów |
| Światłość powierzchni: | 350 Cd/m2 |
| Temperatura pracy: | -20°C do +70°C |
| Temperatura przechowywania: | -30°C do +80°C |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
3.2 cali IPS TFT LCD 480x800 pikseli, 3,2 cali Ekran LCD RGB Interfejs Rysunek produktu
Definicja szpilki
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | GND | Ja... | Powierzchnia |
| 2 | IOVCC | Ja... | Zasilanie 2.8V/1.8V Napięcie |
| 3 | Wpływ | Ja... | Zasilanie 2,8 V |
| 4 | CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 5 | SCL | Ja... | Sygnał zegarowy SPI |
| 6 | SDA | Wpływ/wyjście | Interfejs SPI Pin wejścia/wyjścia |
| 7 | Zresetowanie | Ja... | Sygnał wejściowy LCM Reset |
| 8 | ENABLE | Ja... | Wprowadzanie danych |
| 9 | DOTCLK | Ja... | Sygnał zegara do próbki każdej daty |
| 10 | HSYNC | Ja... | Horyzontalny sygnał synchronizujący |
| 11 | VSYNC | Ja... | Sygnał synchronizacyjny pionowy |
| 12-17 | B0-B5 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 18-23 | G0-G5 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 24-29 | R0-R5 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 30 | NC | - | Otwórz |
| 31 | LED-K | O | Katodę LED |
| 32 | NC | - | Otwórz |
| 33 | LED-A | O | Anodę LED |
| 34 | NC | - | Otwórz |
| 35 | XL | Ja... | Pin panelu dotykowego |
| 36 | XR | Ja... | Pin panelu dotykowego |
| 37 | YU | Ja... | Pin panelu dotykowego |
| 38 | YD | Ja... | Pin panelu dotykowego |
| 39 | GND | Ja... | Powierzchnia |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 0.3~4.6 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
Uwaga: |
| Napięcie zasilania | Vf | 19.2 | V | Jeśli= 20 mA | - | ||
| Prąd zasilający | Jeśli | - | 15 | 20 | mA | - | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - | |
| Rozpraszanie mocy | Pd | - | 288 | - | mW | - | |
| Intensywność światła dla LCM |
- |
280 | 350 | - | Cd/m2 | Jeśli= 20 mA | - |
| Jednorodność dla LCM | - | 80 | - | - | % | Jeśli= 20 mA | - |
| Kolor podświetlenia | Biały | ||||||
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | Uwaga: | |||
| Min. | Rodzaj | Maksymalnie | |||||||
| 1 | Czas reakcji | Tr+Tf | 25°C | - | 25 | - | Pani. | (1) ((2) | |
| 2 | Przekaźność (z PL) | T ((%) | - | - | 6.1 | - | - | - | |
| 3 | Wskaźnik kontrastu | Kr |
θ=0, Normalny kąt widzenia |
400 | 500 | - | - | (1) (((3) | |
| 4 |
Oglądanie Kąt
|
- Nie, nie. | θR | CR>10 |
|
80 | - | Stopień | - |
| θL | 80 | - | |||||||
| - Nie, nie. | Θ+ | 80 | - | ||||||
| - Nie. | 80 | - | |||||||

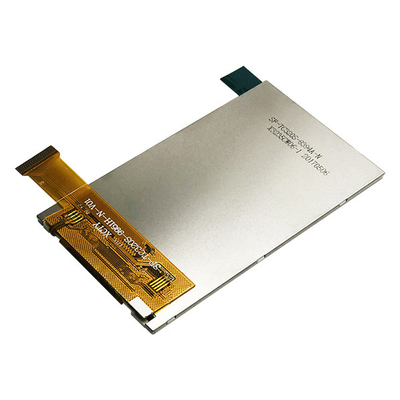

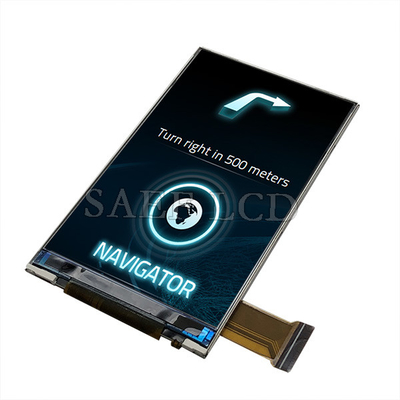

3.2 cali IPS TFT LCD 480x800 pikseli, 3,2 cali Ekran LCD Interfejs RGB Obraz produktu
