Szczegóły Produktu:
|
| Produkt: | 40,3 cala TFT z rezystywnym ekranem dotykowym | Rozstrzygnięcie: | 480x272 |
|---|---|---|---|
| Kierunek patrzenia: | IPS, wszystkie kąty widzenia | Układ scalony sterownika: | ST7283 |
| Ekran dotykowy: | Panel dotykowy oporowy (RTP) | Kod PIN: | 40 PIN-ów |
| Połączenie: | ZIF FPC 46mm | Luminancja powierzchni: | 500 cd/m2 (nitów) |
| Napięcie robocze: | 3,3 V | interfejs: | RGB |
| Temperatura robocza: | 20°C do +70°C | Temperatura przechowywania.: | -30℃ do +80℃ |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | IPS Rezystywny dotykowy,4Moduł LCD TFT o pojemności 0,3 cala |
||

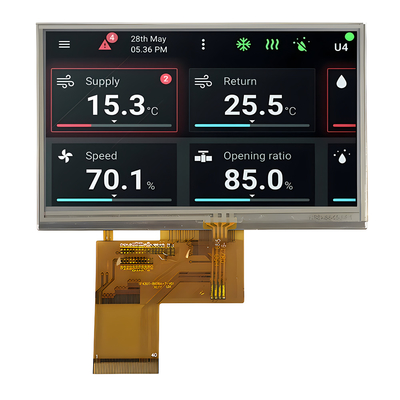

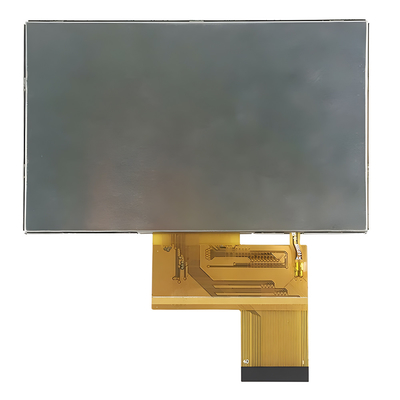

O tej pozycji SFTO430JS-7025A-T 4.3 Inch IPS Resistive Touchsceen TFT
Saef Technology SFTO430JS-7025A-T to wysokowydajny 4,3-calowy moduł TFT LCD zaprojektowany do różnych zastosowań.oferowanie elastyczności w zakresie łączności. Napięcie zasilania dla tego modułu waha się od 3V do 3,6V, z typową wartością 3,3V. Ten moduł TFT LCD jest typu IPS, oferujący pełny kąt widzenia dla spójnej obsługi.Dzięki jasności 500 nitów nadaje się do użytku w pomieszczeniach i na zewnątrz, zapewniając czytelność w różnych warunkach oświetlenia.
The module's wide operating temperature range -20℃ to +70℃ and storage temperature range of -30℃ to +80℃ make it ideal for industrial and commercial applications where devices may be subjected to temperature extremes.
SFTO430JS-7025A-T jest uniwersalnym rozwiązaniem dla szerokiego zakresu zastosowań, w tym, między innymi:
- Sprzęt przemysłowy
- Skanery.
- Systemy domowej automatyki
- Systemy kontroli dostępu
- Urządzenia monitorujące
- Analizatory
- Systemy bezpieczeństwa
Jego rezystywny ekran dotykowy umożliwia interakcję użytkownika, co czyni go przyjaznym wyborem dla urządzeń, które wymagają zarówno funkcjonalności wyświetlacza, jak i dotykowej.SFTO430JS-7025A-T jest solidnym i niezawodnym rozwiązaniem wyświetlania w zastosowaniach, w których konieczne jest wysoka widoczność i trwałość.
Informacje o produkcie
| Produkt: | 4.3 cali TFT z wyświetlaczem dotykowym |
| Rozstrzygnięcie: | 480x272 |
| Światłość powierzchni: | 500 Cd/m2 (nits) |
| W kierunku widzenia: | IPS, wszystkie kąty widzenia |
| Interfejs: | RGB |
| System sterowania: | ST7283 |
| Numer szpilki: | 40 szpilów |
| Ekran dotykowy: | Panel dotykowy oporowy (RTP) |
| Połączenie: | ZIF FPC 46 mm |
| napięcie robocze: | 3.3V |
| Temperatura pracy: | -20°C do +70°C |
| Temperatura przechowywania: | -30°C do +80°C |
| Żywotność LED: | 40000 godzin |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Rysunek mechaniczny
Definicja szpilki
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | LED-K | Ja... | Katodę LED |
| 2 | LED-A | Ja... | Anodę LED |
| 3 | WSS | Ja... | Ziemia mocy |
| 4 | VDD | Ja... | Źródło energii |
| 5- 12 | R00-R07 | Ja... | RED sygnał danych (LSB) |
| 13-20 | G00-G07 | Ja... | GREEN Sygnał danych ((LSB) |
| 21-28 | R00-R07 | Ja... | Błękitny sygnał danych (LSB) |
| 29 | WSS | Ja... | Ziemia mocy |
| 30 | DLCK | Ja... | Sygnał zegara do próbki każdej daty |
| 31 | DISP | Ja... | Wyświetlanie sygnału ON/OFF |
| 32 | HSYNC | Ja... | Horyzontalny sygnał synchronizujący |
| 33 | VSYNC | Ja... | Sygnał synchronizacyjny pionowy |
| 34 | DE | Ja... | Wprowadzanie danych |
| 35 | NC | - | Otwórz |
| 36 | GND | Ja... | Ziemia mocy |
| 37 | XR | Ja... | PIN panelu dotykowego |
| 38 | YD | Ja... | PIN panelu dotykowego |
| 39 | XL | Ja... | PIN panelu dotykowego |
| 40 | YU | Ja... | PIN panelu dotykowego |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 3.0-3.6 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Prąd zasilający | IDD | - | TBD | - | mA | VDD=3,3V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Prąd przecieku wejściowego | IIL | - | TBD | - | mA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
Uwaga: |
| Napięcie zasilania | Vf | 20.3 | 22.4 | 24 | V | If=20mA | - |
| Prąd zasilający | Jeśli | - | 20 | - | mA | - | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - | |
| Rozpraszanie mocy | Pd | - | 448 | - | mW | - | |
| Intensywność światła dla LCM |
- |
- | 500 | - | Cd/m2 | If=20mA | - |
| Jednorodność dla LCM | - | 70 | 75 | - | % | If=20mA | - |
| Kolor podświetlenia | Biały | ||||||
