Szczegóły Produktu:
|
| Produkt: | 4.3 cali wyświetlacz TFT LCD | Rozstrzygnięcie: | 480x800 pikseli |
|---|---|---|---|
| Interfejs: | RGB | Kierunek patrzenia: | Wszystkie kąty widzenia |
| Ekran dotykowy: | Z rezystancyjnym ekranem dotykowym | Luminancja powierzchni: | 300 cd/m2 (możliwość dostosowania) |
| Układ scalony sterownika: | HX8369-A01 | Napięcie jazdy: | 2,8 V |
| Temperatura robocza: | -20℃ do +70℃ | Temperatura przechowywania.: | -30℃ do +80℃ |
| Połączenie: | ZIF FPC (konfigurowalny) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz LCD TFT 480x800 IPS,Rodzaj obrazu IPS TFT LCD Display,Interfejs RGB IPS TFT LCD Display |
||

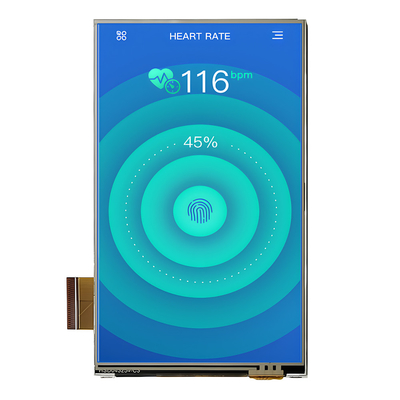

4.3 cali IPS TFT 480X800 LCD Display, Portrait Type 4,3 cali RGB Interface TFT Product Introduction
Szybki przegląd produktu
Rozmiar: 4,3-calowy wyświetlacz IPS TFT
Rozstrzygnięcie: 480 x 800 kropek
W kierunku widzenia: IPS wszystkie kąty widzenia
Interfejs: RGB
¢ IC sterownika: HX8369
¢ Zarząd kontrolny: nie
Światłość (cd/m2): 300
¢ Ekran dotykowy: paneł dotykowy o odporności
Opis produktu
Ten graficzny moduł wyświetlacza TFT to 4,3-calowy diagonalny, pełnobarwny TFT.i posiada zintegrowany rezystywny ekran dotykowy z podłączeniem do głównego złącza TAB do wyświetlacza.
Ten LCD TFT ma wbudowany sterownik i 2,8v pojedyncze napięcie dla zasilania i logiki.
Ten moduł wygląda niesamowicie, wyświetla wszystkie informacje w kolorze.
Informacje o produkcie
| Produkt: | 4.3 cali wyświetlacz TFT LCD |
| Rozstrzygnięcie: | 480x800 pikseli |
| Interfejs: | RGB |
| W kierunku widzenia: | Wszystkie kąty widzenia (IPS) |
| Ekran dotykowy: | Z ekranem dotykowym o odporności |
| Światłość powierzchni: | 300 Cd/m2 (dostosowalne) |
| System sterowania: | HX8369-A01 |
| napięcie napędowe: | 2.8 V |
| Temperatura pracy: | -20°C do +70°C |
| Temperatura przechowywania: | -30°C do +80°C |
| Połączenie: | ZIF FPC (wykonalne) |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
4.3 cali IPS TFT 480X800 LCD Display, Portret typu 4.3 cali RGB Interface TFT Rysunek produktu
Definicja szpilki
| - Nie, nie. | Nazwa szpilki | Wpływ/wyjście | Opis |
| 1 | GND | Ja... | Powierzchnia |
| 2 | LEDA | O | Anodę LED |
| 3 | LEDK | O | Katodę LED |
| 4 | Wpływ | Ja... | Zasilanie 2,8 V |
| 5 | IOVCC | Ja... | Zasilanie 2.8V/1.8V Napięcie |
| 6 | SDO | Ja... | Serialny sygnał wejściowy |
| 7 | SDI | Ja... | Serialny sygnał wejściowy |
| 8 | GND | Ja... | Powierzchnia |
| 9 | SCL_WR | Ja... | Odczytywanie sygnału strobowego |
| 10 | CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 11 | NC | Ja... | NC |
| 12 | Zresetowanie | Ja... | Sygnał wejściowy LCM Reset |
| 13-20 | R0-R7 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 21-28 | G0-G7 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 29-36 | B0-B7 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 37 | DE | Ja... | Sygnał umożliwiający obsługę danych dla interfejsu RGB |
| 38 | GND | Ja... | Powierzchnia |
| 39 | PLK | Ja... | Sygnał zegara kropkowego do obsługi interfejsu RGB |
| 40 | GND | Ja... | Powierzchnia |
| 41 | HS | Ja... | Liniowy poziomy sygnał synchronizujący |
| 42 | VS | Ja... | Sygnał synchronizacji pionowej ramy |
| 43 | Identyfikacja | - | - |
| 44 | PWM | Ja... | Ta szpilka jest podłączona do zewnętrznego sterownika LED. |
| 45-46 | GND | Ja... | Powierzchnia |
| 47 | YU | O | Pin panelu dotykowego |
| 48 | XL | O | Pin panelu dotykowego |
| 49 | YD | O | Pin panelu dotykowego |
| 50 | XR | O | Pin panelu dotykowego |
| 51 | GND | Ja... | Powierzchnia |
Charakterystyka prądu stałego
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Prąd przecieku wejściowego | IIL | - Jeden.0 | - | 1.0 | mA | VIN=VDD lub VSS |
Uwaga: napięcie większe niż powyższe może uszkodzić moduł.
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
Uwaga: |
| Napięcie zasilania | Vf | - | 25.6 | - | V | If=20 mA | - |
| Prąd zasilający | Jeśli | - | 20 | - | mA | - | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - | |
| Rozpraszanie mocy | Pd | - | - | - | mW | - | |
| Intensywność światła dla LCM |
- |
- | 300 | - | Cd/m2 | If=20mA | - |
| Jednorodność dla LCM | - | 80 | - | - | % | If=20 mA | - |
| Kolor podświetlenia | Biały | ||||||
Charakterystyka optyczna
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | |||
| Min. | Rodzaj | Maksymalnie | ||||||
| 1 | Czas reakcji | Tr+Tf | 25°C | - | 15 | - | Pani. | |
| 2 | Przekaźność (z PL) | T ((%) | - | - | 7.1 | - | - | |
| 3 | Wskaźnik kontrastu | Kr |
θ=0, Normalny kąt widzenia |
- | 250 | - | - | |
| 4 |
Oglądanie Kąt
|
- Nie, nie. | θR | CR>10 | - | 80 | - | Stopień |
| θL | - | 80 | - | |||||
| - Nie, nie. | Θ+ | - | 80 | - | ||||
| - Nie. | - | 80 | - | |||||
4.3 cali IPS TFT 480X800 LCD Display, Portret typu 4.3 cali RGB Interface TFT Obraz produktu
