Szczegóły Produktu:
|
| Produkt: | Moduł LCD o przekątnej 3,5 cala | Rozstrzygnięcie: | 320x480 pikseli |
|---|---|---|---|
| Kierunek patrzenia: | Dwanaście. | Ekran dotykowy: | Rezystancyjny panel dotykowy |
| Wymiary szkła nakrywkowego: | Dostosowany/nieobowiązkowy | Interfejs: | Opcjonalnie RGB/MCU |
| Kod PIN: | 45 szpilek | Połączenie: | ZIF FPC |
| Luminancja powierzchni: | 300cd/m2 (nits) | Żywotność diody LED: | 40 000 godzin |
| Podkreślić: | 320x480 TFT LCD,Rezystywny ekran dotykowy TFT LCD,3.5 cali TFT LCD |
||
3.5" 320x480 TFT LCD 12 O'clock
Model nr SF-TC350H-8677A1-T
SF-TC350H-8677A1-T to moduł TFT-LCD. Składa się z panelu TFT-LCD, IC sterownika, FPC, jednostki światła tylnego i ekranu dotykowego.Obszar wyświetlania 5 ′′ zawiera 320X ((RGB) X480 pikseli i może wyświetlać do 262K kolorów.Ten produkt spełnia kryterium środowiskowe RoHS.
SF-TC350H-8677A1-T to 3,5-calowy diagonalny moduł wyświetlacza TN typu transmisywnego TFT LCD. Rozmiar tego modułu wynosi 54,48x84,71x3,25 mm, rozmiar powierzchni aktywnej 49,66x74,29 mm.Ten moduł wyświetlacza TFT wykorzystuje IC sterownika ILI9488, który obsługuje interfejs MCU + RGBModuł LCD TFT 320x480 ma jasność 300 cd/m2 z stosunkiem kontrastu (typowa wartość) 500:1Moduł działa w temperaturze od -20 do +70°C, temperatura przechowywania waha się od -30 do +80°C.
Rezystywny ekran dotykowy 3,5" TFT LCD Produkt rysunek
Opis kodu PIN
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | GND | Ja... | Powierzchnia |
| 2 | LEDA | O | Anodę LED |
| 3 | LEDK | O | Katodę LED |
| 4 | GND | Ja... | Powierzchnia |
| 5 | Wpływ | Ja... | Zasilanie 2,8 V |
| 6 | Wpływ | Ja... | Zasilanie 2,8 V |
| 7 | GND | Ja... | Powierzchnia |
| 8 | Zresetowanie | Ja... | Sygnał wejściowy LCM Reset |
| 9 | VSYNC | Ja... | Sygnał synchronizacji pionowej ramy |
| 10 | HSYNC | Ja... | Liniowy poziomy sygnał synchronizujący |
| 11 | DOTCLK | Ja... | Sygnał zegara kropkowego do obsługi interfejsu RGB |
| 12 | ENABLE | Ja... | Sygnał umożliwiający obsługę danych dla interfejsu RGB |
| 13 | GND | Ja... | Powierzchnia |
| 14 | IM0 | Ja... | Wybierz sygnał trybu interfejsu. |
| 15 | IM2 | Ja... | Wybierz sygnał trybu interfejsu. |
| 16-31 | DB15-DB0 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 32 | GND | Ja... | Powierzchnia |
| 33 | SDA | Ja... | Serialny sygnał wejściowy |
| 34 | WRX-SCL | Ja... | Odczytywanie sygnału strobowego |
| 35 | CSX | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 36 | GND | Ja... | Powierzchnia |
| 37 | XR | O | Pin panelu dotykowego |
| 38 | YD | O | Pin panelu dotykowego |
| 39 | XL | O | Pin panelu dotykowego |
| 40 | YU | O | Pin panelu dotykowego |
| 41 | DCX | Ja... | Sygnał wyboru rejestru |
| 42 | IM1 | Ja... | Wybierz sygnał trybu interfejsu. |
| 43 | RDX | Ja... | Odczyt sygnału |
| 44 | GND | Ja... | Powierzchnia |
| 45 | TE | Ja... | Służy jako sygnał wyjściowy TE (Tearing Effect) |
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka prądu stałego (VDD=2,8V,Ta=25°C)
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Prąd przecieku wejściowego | IIL | - Jeden.0 | - | 1.0 | mA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
Uwaga: |
| Napięcie zasilania | Vf | - | 19.2 | - | V | If=20 mA | - |
| Prąd zasilający | Jeśli | - | 20 | - | mA | - | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - | |
| Rozpraszanie mocy | Pd | - | - | - | mW | - | |
| Intensywność światła dla LCM |
- |
- | 300 | - | Cd/m2 | If=20mA | - |
| Jednorodność dla LCM | - | 80 | - | - | % | If=20 mA | - |
| Kolor podświetlenia | Biały | ||||||
Specyfikacje panelu dotykowego
| Pozycja | Symbol | Min. | Typu. | Max, proszę. | jednostka | Uwaga |
| Przejrzystość | - | - | 82 | - | % | JIS K-7105 |
| Węgła | - | - | 1 | - | % | JIS K-7105 |
| Twardota powierzchni | - | - | 3 | - | H | 150gf 45° |
| Wzmocnienie FPC do łuszczenia | - | 5 | - | N | W górę 90° | |
| Zgięcie FPC | - | - | 3 | - | cykl | R=1.0, 90° |
| Siła wejściowa | - | - | 50 | Gf | - | |
| Napęd nominalny | Dotknięcie V | 7 | V | D.C. | ||
| Odporność osi X | Rx | 150 | 500 | FPC PIN | ||
| Odporność osi X | Ry | 300 | 900 | |||
| Liniowość | - | - | ± 1.5 | ± 2.0 | % | - |
| Głoszenie | - | - | - | 15 | ms | - |
| Odporność na izolację | Ri | 10 | - | - | MΩ | - |
| Notatki Życie | - | 100,000 | - | - | Czasy | - |
| Żywotność wejścia | - | 1,000,000 | - | - | Czasy | - |
Charakterystyka optyczna
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | Uwaga: | |||
| Min. | Rodzaj | Maksymalnie | |||||||
| 1 | Czas reakcji | Tr+Tf | 25°C | - | 12 | 24 | Pani. | (1) ((2) | |
| 2 | Przepuszczalność (bez polaryzatora) | T ((%) | - | - | 14.74 | - | - | - | |
| 3 | Wskaźnik kontrastu | Kr |
θ=0, Normalny kąt widzenia |
400 | 500 | - | - | (1) (((3) | |
| 4 |
Oglądanie Kąt
|
- Nie, nie. | θR | CR>10 | - | 70 | - | Stopień | - |
| θL | - | 70 | - | ||||||
| - Nie, nie. | Θ+ | - | 70 | - | |||||
| - Nie. | - | 60 | - | ||||||
| 5 | Chromatyczność | Biały | X | C-light | 0.283 | 0.303 | 0.323 | - | - |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| Czerwony | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| Zielona | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| Niebieski | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

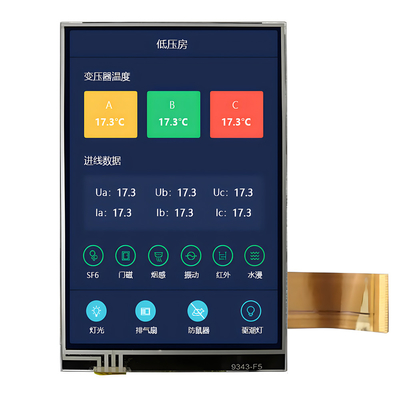

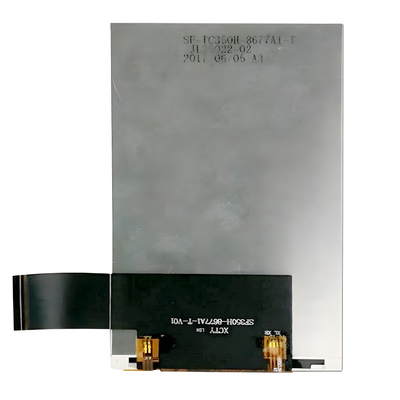

Odrzucający ekran dotykowy 3,5" TFT LCD Obraz produktu
