Szczegóły Produktu:
|
| Produkt: | Wyświetlacz TFT LCD o przekątnej 2,6 cala | Rozstrzygnięcie: | 480X320 |
|---|---|---|---|
| Kierunek patrzenia: | IPS, wszystkie kąty widzenia | Ekran dotykowy: | Panel dotykowy oporowy (RTP) |
| Układ scalony sterownika: | R61531 | Kod PIN: | 40 PIN-ów |
| Połączenie: | Typ złącza FPC | Luminancja powierzchni: | 250 cd/m2 (nitów) |
| Temperatura pracy.: | -20℃ do +70℃ | interfejs: | MCU |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 480x320 TFT LCD z rezystywnym ekranem dotykowym,20,6 cala rezystywny ekran dotykowy TFT LCD |
||
O tym artykule Rezystywny ekran dotykowy TFT LCD 2,6 cali SF-TC260A-9954A-T
Opis
2,6-calowy wyświetlacz dotykowy TFT LCD SF-TC260A-9954A-T jest szeroko stosowanym produktem wyświetlającym w różnych urządzeniach elektronicznych.6 cali SF-TC260A-9954A-T: Rozmiar przekątnej ekranu wynosi 2,6 cala, wykorzystuje rezystywną technologię ekranu dotykowego, interfejs MCU, rozdzielczość 480x320 pikseli i technologię 262K w pełnych kolorach,umożliwiając całemu wyświetlaczowi dostarczanie jasnych i żywych obrazówPrzyjęcie technologii IPS zapewnia użytkownikom szeroki kąt widzenia, zapewniając utrzymanie jakości obrazu z różnych kątów.Zakres temperatury roboczej tego produktu wynosi od -20 do 70 ° C., nadaje się do różnych środowisk użytkowania.
Rysunek
Opis kodu PIN
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | YU | Wpływ/wyjście | Sygnał wejściowy panelu dotykowego |
| 2 | XL | Wpływ/wyjście | Sygnał wejściowy panelu dotykowego |
| 3 | YD | Wpływ/wyjście | Sygnał wejściowy panelu dotykowego |
| 4 | XR | Wpływ/wyjście | Sygnał wejściowy panelu dotykowego |
| 5 | GND | P | Powierzchnia |
| 6 | IOVCC | P | Zasilanie 2.8V/1.8V Napięcie |
| 7 | VCI | P | Zasilanie2.8V Napęd |
| 8 | IM0 | Ja... | 8BIT/16BIT SELECTION |
| 9 | GND | P | Powierzchnia |
| 10 | Zresetowanie | Ja... | Sygnał wejściowy LCM Reset |
| 11 | CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 12 | RS | Ja... | Sygnał wybierania danych. |
| 13 | GND | P | Powierzchnia |
| 14 | WR | Ja... | Napisz sygnał strobowy |
| 15 | R & D | Ja... | Odczytaj sygnał strobowy. |
| 16~31 | DB0-DB15 | Wpływ/wyjście | Sygnał danych |
| 32 | GND | P | Powierzchnia |
| 33 | LED_A | P | Anodę LED |
| 34 | LED_K1 | P | Katodę LED |
| 35 | LED_K2 | P | Katodę LED |
| 36 | LED_K3 | P | Katodę LED |
| 37 | LED_K4 | P | Katodę LED |
| 38 | LED_K5 | P | Katodę LED |
| 39 | LED_K6 | P | Katodę LED |
| 40 | GND | P | Powierzchnia |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka prądu stałego (VDD=2,8V,Ta=25°C)
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Prąd przecieku wejściowego | IIL | - Jeden.0 | - | 1.0 | mA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie Warunki |
Uwaga: |
| Napięcie zasilania | Vf | 3 | 3.2 | 3.4 | V | Jeśli= 90 mA | - |
| Prąd zasilający | Jeśli | - | 90 | - | mA | - | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - | |
| Rozpraszanie mocy | Pd | - | 192 | - | mW | - | |
| Intensywność światła dla LCM |
- |
250 | 300 | - | Cd/m2 | Jeśli= 90 mA | - |
| Jednorodność dla LCM | - | 80 | - | - | % | Jeśli= 90 mA | - |
| Kolor podświetlenia | Biały | ||||||
Specyfikacje panelu dotykowego
| Pozycja | Symbol | Min. | Typu. | Max, proszę. | jednostka | Uwaga |
| Przejrzystość | - | - | 82 | - | % | |
| Węgła | - | - | 1 | - | % | |
| Twardota powierzchni | - | - | 3 | - | H | |
| Wzmocnienie FPC do łuszczenia | - | 5 | - | N | ||
| Zgięcie FPC | - | - | 3 | - | cykl | |
| Siła wejściowa | - | - | 50 | Gf | ||
| Napęd nominalny | Dotknięcie V | 7 | V | |||
| Odporność osi X | Rx | 200 | 500 | |||
| Odporność osi X | Ry | 400 | 1000 | |||
| Liniowość | - | - | ± 1.5 | ± 2.0 | % | - |
| Głoszenie | - | - | - | 20 | ms | - |
| Odporność na izolację | Ri | 10 | - | - | MΩ | - |
| Notatki Życie | - | 50,000 | - | - | Czasy | - |
| Żywotność wejścia | - | 1,00,000 | - | - | Czasy | - |
Charakterystyka optyczna
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | Uwaga: | |||
| Min. | Rodzaj | Maksymalnie | |||||||
| 1 | Czas reakcji | Tr+Tf | 25°C | - | 15 | - | Pani. | (1) ((2) | |
| 2 | Przekaźność (z PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Wskaźnik kontrastu | Kr |
θ=0, Normalny kąt widzenia |
- | 600 | - | - | (1) (((3) | |
| 4 |
Oglądanie Kąt
|
- Nie, nie. | θR | CR>10 | 80 | - | Stopień | - | |
| θL | 80 | - | |||||||
| - Nie, nie. | Θ+ | 80 | - | ||||||
| - Nie. | 80 | - | |||||||

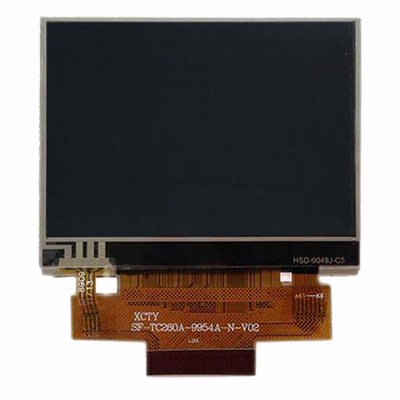

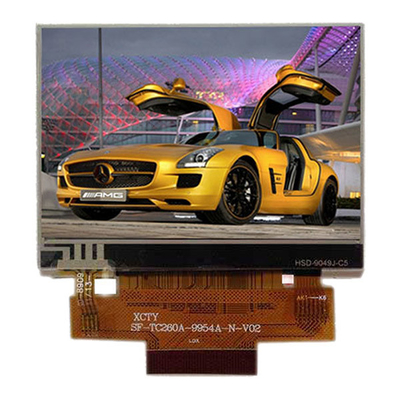

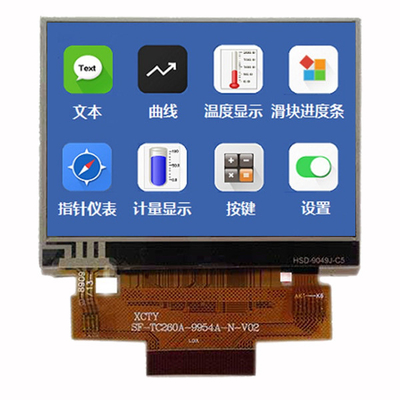

Obraz produktu
