Szczegóły Produktu:
|
| Produkt: | 2,4-calowy wyświetlacz IPS TFT | Ekran dotykowy: | Ekran dotykowy rezystancyjny |
|---|---|---|---|
| Rozstrzygnięcie: | 240*320 | Kierunek patrzenia: | Wszystkie kąty widzenia |
| interfejs: | MCU (konfigurowalny) | Kod PIN: | 25 pinów (można dostosować) |
| Połączenie: | Wtyczka (dostosowywalna) | Luminancja powierzchni: | 800 cd/m2 (możliwość dostosowania) |
| Układ scalony sterownika: | ST7789V | Żywotność diody LED: | 40 000 godzin |
| Temperatura robocza: | -20°C do +70°C | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 240x320 IPS wyświetlacz TFT,2.4-calowy wyświetlacz IPS TFT,800nits IPS TFT Display |
||
SF-TC240H-8269B-T SPECIFIKACJA (2019-12-12) _20...
Opis
SAEF TECHNOLOGY SF-TC240H-8269B-T to wyświetlacz LCD TFT typu IPS o przekątnej 2,4 cali. Rozdzielczość wyświetlacza wynosi 240x320 QVGA, a ze względu na zastosowanie technologii IPSprodukt ma kąt widzenia 80 stopni z dowolnego kierunkuWymiary zewnętrzne tego produktu wynoszą 60,26 * 42,72 * 3 mm, przy użyciu interfejsu sterownika ST7789V IC i MCU. Zakres temperatury roboczej tego produktu wynosi -20 ° C do +70 ° C,które mogą spełniać wymagania zdecydowanej większości zastosowań produktuProdukt ten jest wyposażony w rezystywny ekran dotykowy (RTP), który jest wygodniejszy w użyciu i zapewnia bardzo dobrą obsługę użytkownika.
Zastosowanie
Moduł LCD o pojemności 2,4 ̊ TFT jest szeroko stosowany w zdalnym sterowaniu, urządzeniach przenośnych medycznych, małych instrumentach pomiarowych, analizatorach, inteligentnych zegarkach, urządzeniach noszonych itp.
Rysunek
Opis kodu PIN
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | LED_K | O | Katodę LED |
| 2 | LED_A | O | Anodę LED |
| 3 | GND | Ja... | Powierzchnia |
| 4 | Wpływ | Ja... | Zasilanie 2,8 V |
| 5 | IOVCC | Ja... | Zasilanie 2.8V/1.8V Napięcie |
| 6 | FMARK | O | Wydzielny szpil z efektem łzawienia |
| 7 | /CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 8 | Zresetowanie | Ja... | Sygnał wejściowy LCM Reset |
| 9 | RS | Ja... | Zarejestruj wybrany sygnał |
| 10 | /WR | Ja... | Wpisz sygnał stroboskopiczny |
| 11 | /RD | Ja... | Odczytywanie sygnału strobowego |
| 12 | GND | Ja... | Powierzchnia |
| 13-20 | DB7-DB0 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 21 | GND | Ja... | Powierzchnia |
| 22 | XR | O | Pin panelu dotykowego |
| 23 | YD | O | Pin panelu dotykowego |
| 24 | XL | O | Pin panelu dotykowego |
| 25 | YU | O | Pin panelu dotykowego |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Podświetlenie LEDspecyfikacje
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie | Badanie |
| Napięcie zasilania | Vf | 3.0 | 3.2 | 3.4 | V | If=80mA |
| Prąd zasilający | Jeśli | - | 80 | - | mA | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - |
| Rozpraszanie mocy | Pd | - | - | mW | - | |
| Intensywność światła dla LCM | | - | 800 | - | Cd/m2 | If=80mA |
| Jednorodność dla LCM | - | 80 | - | - | % | If=80 mA |
| Kolor podświetlenia | Biały | |||||
Specyfikacje panelu dotykowego
| Pozycja | Symbol | Min. | Typu. | Max, proszę. | jednostka | Uwaga |
| Przejrzystość | - | - | 82 | - | % | JIS K-7105 |
| Węgła | - | - | 1 | - | % | JIS K-7105 |
| Twardota powierzchni | - | - | 3 | - | H | 150gf 45° |
| Wzmocnienie FPC do łuszczenia | - | 5 | - | N | W górę 90° | |
| Zgięcie FPC | - | - | 3 | - | cykl | R=1.0, 90° |
| Siła wejściowa | - | - | 50 | Gf | - | |
| Napęd nominalny | Dotknięcie V | 7 | V | D.C. | ||
| Odporność osi X | Rx | 300 | 900 | FPC PIN | ||
| Odporność osi X | Ry | 200 | 500 | |||
| Liniowość | - | - | ± 1.5 | ± 2.0 | % | - |
| Głoszenie | - | - | - | 20 | ms | - |
| Odporność na izolację | Ri | 10 | - | - | MΩ | - |
| Notatki Życie | - | 100,000 | - | - | Czasy | - |
| Żywotność wejścia | - | 1,000,000 | - | - | Czasy | - |
Charakterystyka optyczna
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | |||
| Min. | Rodzaj | Maksymalnie | ||||||
| 1 | Czas reakcji | Tr+Tf | 25°C | - | 15 | - | Pani. | |
| 2 | Przekaźność (z PL) | T ((%) | - | - | 7.1 | - | - | |
| 3 | Wskaźnik kontrastu | Kr | θ=0, | - | 250 | - | - | |
| 4 | Oglądanie | - Nie, nie. | θR | CR>10 | - | 80 | - | Stopień |
| θL | - | 80 | - | |||||
| - Nie, nie. | Θ+ | - | 80 | - | ||||
| - Nie. | - | 80 | - | |||||

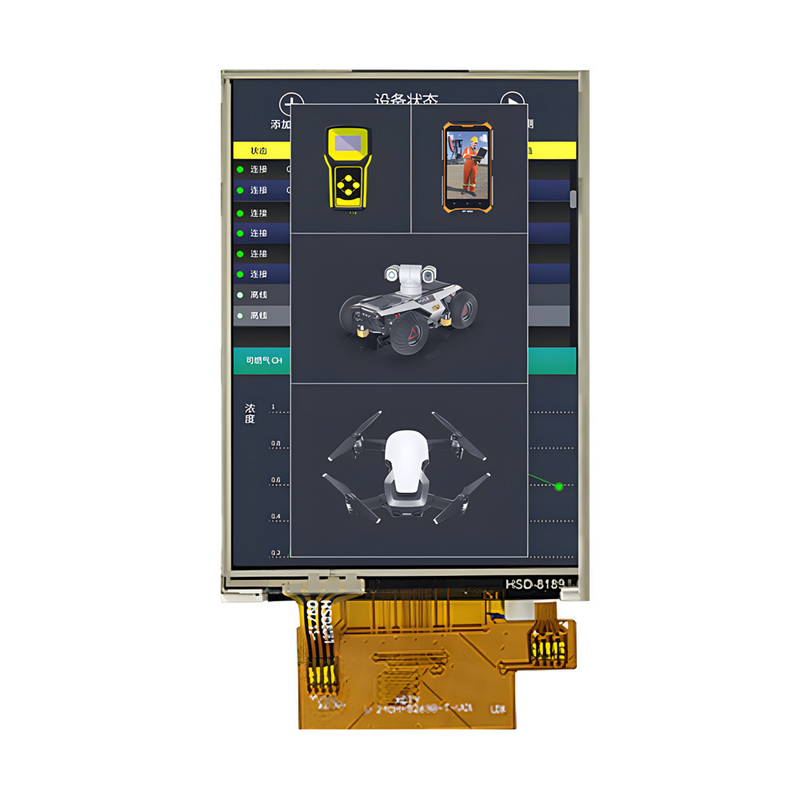

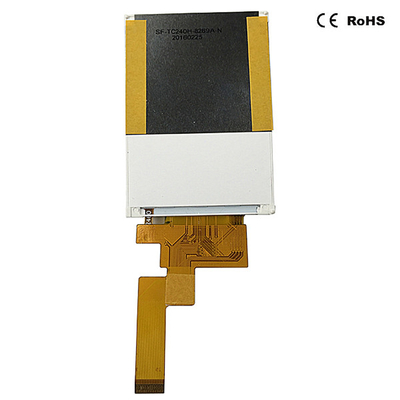

Zdjęcie produktu
Zakłady produkcyjne i certyfikaty
