Szczegóły Produktu:
|
| Produkt: | 3,6-calowy okrągły wyświetlacz TFT | Rozstrzygnięcie: | 544 (RGB) x 506 punktów |
|---|---|---|---|
| Luminancja powierzchni: | 1000 cd/m2 (nits) | Ekran dotykowy: | Pojemnościowy ekran dotykowy (CTP) |
| Kierunek patrzenia: | Pełny kąt widzenia IPS | Układ scalony sterownika: | ST72566 |
| Kod PIN: | 40 PIN-ów | Połączenie: | ZIF |
| interfejs: | RGB 24 bity | Żywotność diody LED: | 40 000 godzin |
| Szczyt:: | -30°C do +85°C | Wymiar zarysu: | 107,13(szer.)×107,13(wys.)×9,76(gr.) mm |
| Obszar aktywny: | 89,76 (szer.) x 83,49 (wys.) mm | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wysokiej jasności okrągły wyświetlacz LCD,3.6 cala Okrągły wyświetlacz LCD,544x506 Okrągły wyświetlacz LCD |
||
Moduł wyświetlacza LCD TFT o średnicy 3,6 cala
Okrągłe ekrany IPS LCD, jako nowo powstała technologia wyświetlania, stopniowo przyciągały uwagę użytkowników ze względu na ich wyjątkowe zalety i szerokie scenariusze zastosowań.Zaokrąglony kształt kąta sprawia, że krawędzie ekranu są gładsze, a efekt wizualny bardziej komfortowyJednocześnie ten projekt sprawia, że ekran jest bardziej ergonomiczny i wygodny w obsłudze.i również zwiększyć doświadczenie wizualne użytkownikaZaletą okrągłego ekranu IPS LCD jest niskie zużycie energii, co oznacza, że generuje mniej ciepła podczas pracy i nie wymaga dużych pochłaniaczy ciepła,zmniejszając w ten sposób zużycie energii i zanieczyszczenie środowiska.
TS8036WV001-T to 3,6-calowy moduł TFT z technologią IPS o rozdzielczości 544x506.Wyposażone w 5-punktowy ekran dotykowy PCAP obsługujący interfejs I2CJego funkcjonalność wielofunkcyjna i doskonała wydajność wizualna czynią go idealnym wyborem dla wymagających zastosowań.
- Niskie napięcie wejściowe: VDD: 2,7~3,6V;
- Kolory wyświetlacza TFT LCD: 16,7M kolorów
Interfejs procesora: RGB 24BIT
- Wewnętrzny obwod zasilania.
|
Informacje ogólne
|
Specyfikacja | Jednostka |
| Panel główny | ||
| Obszar wyświetlania ((AA) | 89.76 ((H) * 83.49 ((V) (3.6 cala)) | mm |
| Element sterownika | a-Si aktywna macierza TFT | - |
| Wyświetlanie kolorów | 16.7M | kolorystyczne |
| Liczba pikseli | 544 ((RGB) * 506 | kropki |
| Układ pikseli | Wyrównanie: | - |
| Wskaźnik rozmiaru pikseli | 0.165 ((H) *0.165 ((V) | mm |
| Kąt widzenia | Wszystkie | o godzinie |
| IC napędu | ST72566 | - |
| Układ pikseli kolorowych | Wyrównanie: | |
| Tryb wyświetlania | Przekaźnik/ Zazwyczaj czarny | - |
| Temperatura pracy | -30+85 | °C |
| Temperatura przechowywania | -30+85 | °C |
Informacje mechaniczne
|
Pozycja
|
Min. |
Typowy. |
Max, proszę. |
Jednostka |
Uwaga: | |
| Rozmiar modułu | Horyzontalny ((H) | - | 107.13 | - | mm | - 0.1 |
| Pionowa ((V) | - | 107.13 | - | mm | - 0.1 | |
| Głębokość ((D) | - | 9.76 | - | mm | ± 0.4 | |
| Waga | - | TBD | - | g | - | |
Moduł wyświetlacza TFT LCD o średnicy 3,6 cala
Opis kodu PIN
|
Numer PIN. |
SYMBOL |
Poziom | Opis |
| 1 | LEDK | L | Podświetlenie... |
| 2 | LEDA | H | Światło tylne + |
| 3 | GND | H | Ziemia mocy |
| 4 | Wpływ | H | zasilacz ((2.7-3.6V) |
| 5-12 | R0-R7 | H/L | Czerwony autobus danych |
| 13-20 | G0-G7 | H/L | Zielony autobus danych |
| 21-28 | B0-B7 | H/L | Niebieski autobus danych |
| 29 | GND | L | Ziemia mocy |
| 30 | DCLK | H/L | Pin sygnału zegarowego piksela |
|
31 |
DISP | H/L | połączony z VDD w trybie normalnej pracy. połączony z GND, układ IC jest w trybie gotowości. |
| 32 | HSYNC | H/L | Horyzontalna synchronizacja. |
| 33 | VSYNC | H/L | Wyrównanie pionowe. |
| 34 | DE | H/L | Sygnał aktywacji danych |
|
35 |
AUTODL |
H/L |
Pin sterujący funkcją OPT |
| 36 | CS | H/L | Chip wybierz pin wejściowy |
| 37 | SCL | H/L | Wprowadzenie zegara seryjnego. |
| 38 | SDA | H/L | Pin wejściowy danych seryjnych |
| 39 | NTC1 | / | Podłącz termistor |
| 40 | NTC2 | / | Podłącz termistor |
Absolutny maksymalny rating
|
Pozycja |
Symbol |
Wartości |
Jednostka |
|
| Min. | Max, proszę. | |||
| Napięcie zasilania dla obwodu logicznego | IOVCC | - 0.3 | 4.6 | V |
| Napięcie zasilające dla obwodu analogowego | VCI | - 0.3 | 4.6 | V |
Charakterystyka elektryczna prądu stałego
|
Pozycja
|
Symbol |
Wartości |
Jednostka |
Uwaga |
||
| Min. | Rodzaj | Max, proszę. | ||||
| Zasilanie | Wpływ | 2.7 | 2.8 | 3.3 | V | |
| Tryb normalny Zużycie prądu | Icc | - | - | 55 | mA | VCC=3,3V |
| Brama TFT ON napięcie | VGH | 11.5 | 12 | 16 | V | |
| TFT Gate OFF Voltage | VGL | -8 | -12 | -12 | V | |
Charakterystyka jednostki światła tylnego
|
Pozycja
|
Symbol |
Wartości |
Jednostka |
Uwaga |
||
| Min. | Rodzaj | Maksymalnie. | ||||
| Napęd zasilający | Vf | 13.5 | - | 16 | V | |
| Wypłata terminowa | Jeśli | - | 180 | - | mA | |
| Światłość LCM | LV | 800 | 1000 | - | cd/m2 | IB=180mA |
| Jednorodność | / | 80 | % | - | ||

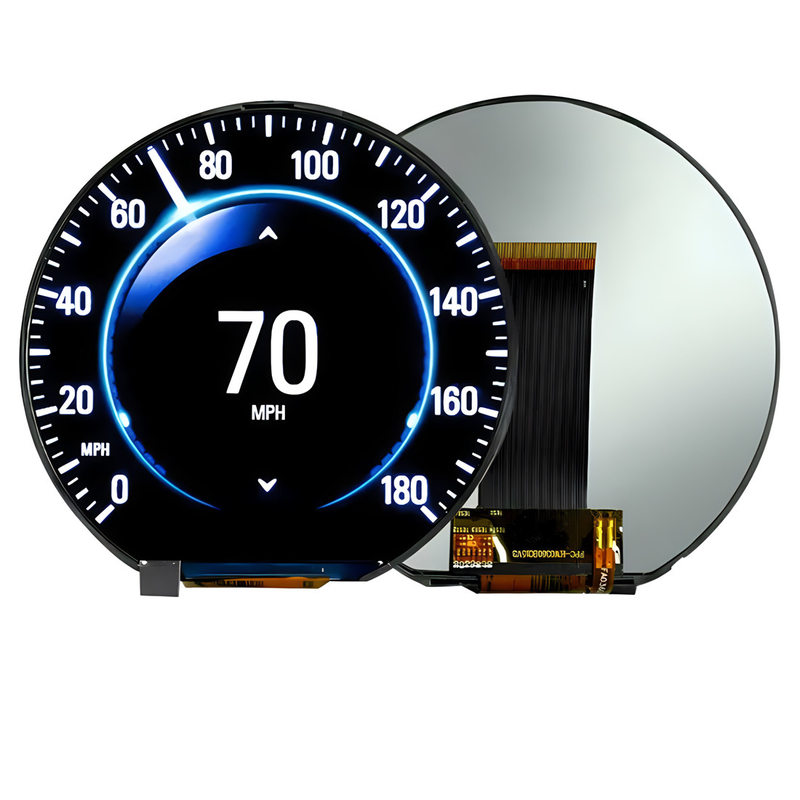

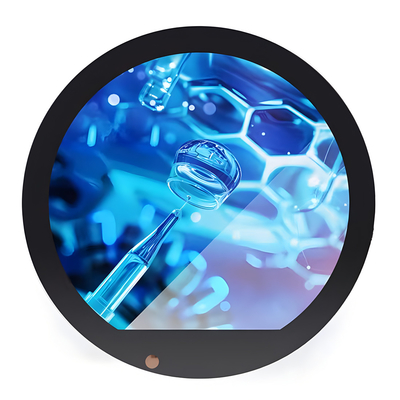

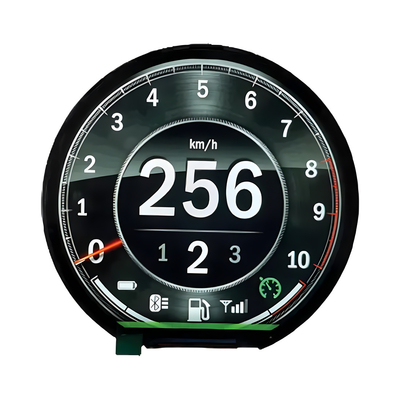

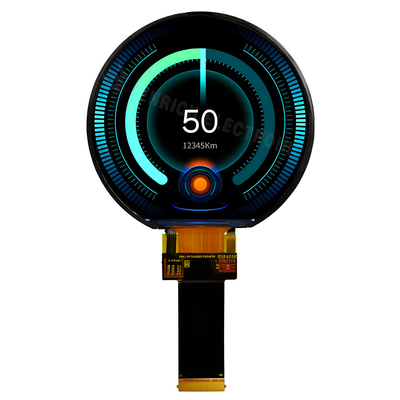

Moduł wyświetlacza LCD TFT o średnicy 3,6 calaObraz produktu
