Szczegóły Produktu:
|
| Produkt: | 2,4-calowy wyświetlacz IPS TFT LCD | Rozstrzygnięcie: | 240*320 pikseli |
|---|---|---|---|
| Ekran dotykowy: | bez | Kierunek patrzenia: | IPS, wszystkie kąty widzenia |
| interfejs: | SPI | Kod PIN: | 10 pinów (opcjonalnie 24 piny) |
| Połączenie: | Podłącz | Luminancja powierzchni: | 400 cd/m2 (możliwość dostosowania) |
| Układ scalony sterownika: | ST7789V | Żywotność diody LED: | 40 000 godzin |
| Temperatura robocza: | -20°C do +70°C | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 10 pinów IPS TFT LCD,2,4-calowy wyświetlacz IPS TFT LCD |
||
2.4 cali IPS TFT LCD SPI Interfejs 240*320 kropek Wprowadzenie produktu
2,4-calowy ekran LCD TFT jest powszechnym urządzeniem wyświetlania LCD z aktywną matrycą o wysokiej rozdzielczości, żywych kolorach i szybkiej szybkości reakcji.pola kontroli przemysłowejW dziedzinie elektroniki użytkowej 2,4-calowe ekrany TFT LCD są szeroko stosowane w inteligentnych urządzeniach noszonych, przenośnych konsolach do gier, inteligentnych domowych panelach sterowania i innych produktach.Jego pełny kolor i szeroki kąt widzenia spełniają wymagania konsumentów dotyczące efektów wyświetlania.
2.4-calowy wyświetlacz IPS TFT o rozdzielczości 240 × 320 pikseli zapewnia przejrzysty wyświetlacz obrazu.Ten model SFTO240JY-7179AN ma interfejs SPI i może osiągnąć jasność 400cd / m 2Przyjmuje technologię IPS, zapewniając prawie 180° pełne pole widzenia, zapewniając dobre wrażenia wizualne ze wszystkich kątów.Produkt może działać w temperaturze od -20 do 70 °C i dostosowywać się do różnych warunków środowiskowychMożna go przechowywać w temperaturze od -30 do 80 °C, co zapewnia, że długotrwałe przechowywanie nie wpłynie na jego działanie.
Cechy
| Pozycja | Specyfikacja | Jednostka |
| Tryb wyświetlania | Zazwyczaj czarny, nadający. | / |
| Kierunek widzenia | Wszystkie | / |
| Kolory | 262K | / |
| IC napędu | ST7789 | / |
| Typ interfejsu | 4 SPI linii | / |
| Rysunek wymiarowy | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| Obszar aktywny | 36.72 ((W) x 48.96 ((H) |
mm |
| Rozstrzygnięcie | 240 RGB ((H) x 320 ((V) | piksele |
| Wskaźnik pikseli | 0.153 ((W) x 0.153 ((H) |
mm |
Rysunek
Opis interfejsu
|
Nie. |
Symbol | Opis |
| 1 | GND | Powierzchnia |
|
2 |
RS |
Rejestr wybierz pin, RS = ∆ 1 ∆: Wyświetlanie danych. RS = ≈ 0 ≈: dane dowodzenia. |
| 3 | CS |
Wybierz szpilkę (włączyć) |
| 4 | SCL | Szpilka zegarka. |
| 5 | SDA | Wprowadzenie/wyjście danych seryjnych |
| 6 | Zresetowanie | LCM Reset pin |
| 7 | Wpływ | Zapewnienie zasilania dla urządzeń analogowych (2,8 V - 3,3 V) |
| 8 | GND | Powierzchnia |
| 9 | LED+ | Anodę podświetlenia |
| 10 | Światło LED | Katodę podświetlenia |
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | - 0.3 | 4.6 | V |
| Napęd analogiczny | Wpływ | - 0.3 | 4.6 | V |
| Temperatura pracy | Na górze | -20 | 70 | °C |
| Temperatura przechowywania | Tst | - 30 | 80 | °C |
| wilgotność | RH |
- Tak. |
90% (maksymalnie 60°C) | RH |
Charakterystyka elektryczna
| Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilania logicznego | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Napęd analogiczny | Wpływ | 2.6 | 2.8 | 3.3 |
- Tak. |
| Prąd wejściowy | Id. |
- Tak. |
20 |
- Tak. |
mA |
Charakterystyka podświetlenia
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Włókno przednie | Vf | 3.0 | 3.2 | 3.4 | V |
| Prąd prądowy | Jeśli |
- Tak. |
80 |
- Tak. |
mA |
| Czas eksploatacji |
- Tak. |
- Tak. |
40000 |
- Tak. |
Godziny |

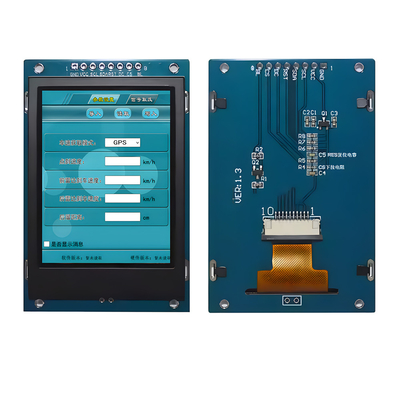

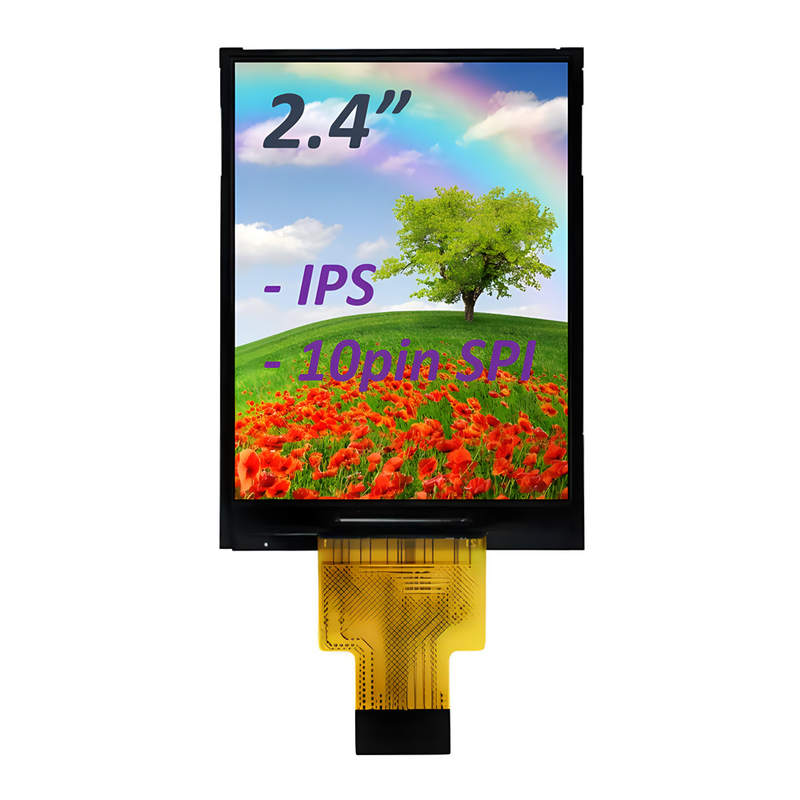

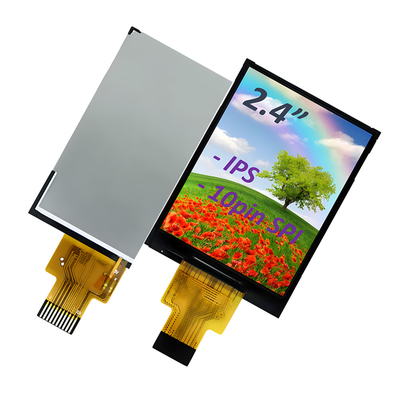

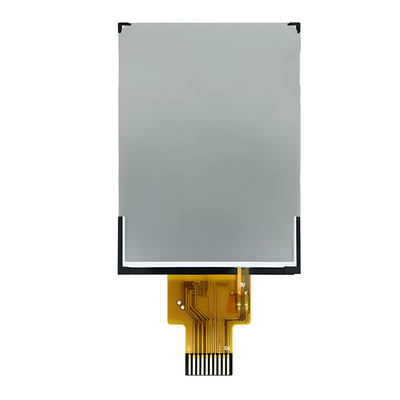

Zdjęcie produktu
Urządzenia i certyfikaty
