Szczegóły Produktu:
|
Produkt: | 2.4 cala TN TFT LCD | Rozstrzygnięcie: | 240*320 pikseli |
---|---|---|---|
Ekran dotykowy: | bez | Kierunek patrzenia: | 12H |
interfejs: | SPI | Kod PIN: | 10 pinów |
Połączenie: | Podłącz | Luminancja powierzchni: | 400 cd/m2 (możliwość dostosowania) |
Układ scalony sterownika: | ST7789V, ILI9341 nieobowiązkowe | Żywotność diody LED: | 40 000 godzin |
Temperatura robocza: | -20°C do +70°C | Zgodność: | Zgodny z REACH i RoHS |
Podkreślić: | Moduł wyświetlacza LCD interfejsu SPI,Moduł wyświetlacza LCD 240×320,2Moduł wyświetlacza LCD o pojemności 0 |
Niski koszt 2,4-calowy QVGA TFT LCD Produkt
Firma Saef Technology specjalizuje się w produkcji ekranów TFT i ekranów dotykowych.4" LCD TFT, nasza firma osiągnęła dobrą kontrolę i optymalizację kosztów produktów, co skutkuje niezwykle wysoką efektywnością kosztową.
24-calowy wyświetlacz TFT SFTO240JY-7182AN o rozdzielczości 240 × 320 pikseli zapewnia przejrzysty wyświetlacz obrazu.Ten model posiada interfejs SPI i może osiągnąć jasność 400cd/m2, dostosowany do różnych warunków oświetlenia. Produkt może działać w temperaturze od -20 do 70 °C i dostosowywać się do różnych warunków środowiskowych. Może być przechowywany w temperaturze od -30 do 80 °C,zapewnienie, aby długotrwałe przechowywanie nie miało wpływu na jego skutecznośćTen 2,4-calowy wyświetlacz QVGA TFT jest szeroko stosowany w różnych dziedzinach, takich jak sprzęt medyczny, kontrola przemysłowa, inteligentne domy i nawigacja samochodowa.Ich wysoka jasność (do 1000 nitów) i kontrast sprawiają, że są nadal wyraźnie widoczne na zewnątrz lub w bezpośrednim świetle słonecznymNiski koszt jest główną zaletą 2,4-calowego TFT 240 * 320 dot matrycy produktu SFTO240JY-7182AN, co czyni go idealnym wyborem dla projektów o ograniczonym budżecie, ale wymagających dobrej wydajności wyświetlacza.
Dla programistów wsparcie sterowników dla ekranów wyświetleniowych i bibliotek rozwojowych jest równie ważne.SFTM240JY-7182AN(z PCB) obsługuje biblioteki rozwojowe, takie jak biblioteka GFX dla Arduino, zapewniając wydajność wyświetlacza i uproszczone procesy rozwojowe.
Cechy
Pozycja | Specyfikacja | Jednostka |
Numer modelu |
SFTO240JY-7182AN |
/ |
Tryb wyświetlania | Zazwyczaj czarny, nadający. | / |
Kierunek widzenia | Dwanaście. | / |
Kolory | 262K | / |
IC napędu | ST7789 | / |
Typ interfejsu | 4 SPI linii | / |
Rysunek wymiarowy | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
Obszar aktywny | 36.72 ((W) x 48.96 ((H) |
mm |
Rozstrzygnięcie | 240 RGB ((H) x 320 ((V) | piksele |
Wskaźnik pikseli | 0.153 ((W) x 0.153 ((H) |
mm |
Rysunek
Opis interfejsu
Nie. |
Symbol | Opis |
1 | GND | Powierzchnia |
2 | Zresetowanie | LCM Reset pin |
3 | SCL | Szpilka zegarka. |
4 |
RS |
Zarejestruj wybrany pin RS = ∆ 1 ∆: Wyświetlanie danych. RS = ≈ 0 ≈: dane dowodzenia. |
5 | CS |
Wybierz szpilkę (włączyć) |
6 | SDA | Wprowadzenie danych seryjnych |
7 | SDO | Wyjście danych seryjnych. |
8 | Wpływ | Zapewnienie zasilania dla urządzeń analogowych (2,8 V - 3,3 V) |
9 | LED+ | Anodę podświetlenia |
10 | Światło LED | Katodę podświetlenia |
Schematyczny diagram
Maksymalne ratingi bezwzględne
Parametry | Symbol | Min. | Maksymalnie | Jednostka |
Napięcie zasilania logicznego | IOVCC | - 0.3 | 4.6 | V |
Napęd analogiczny | Wpływ | - 0.3 | 4.6 | V |
Temperatura pracy | Na górze | -20 | 70 | °C |
Temperatura przechowywania | Tst | - 30 | 80 | °C |
wilgotność | RH |
- Tak. |
90% (maksymalnie 60°C) | RH |
Charakterystyka elektryczna
Parametry | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
Napięcie zasilania logicznego | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
Napęd analogiczny | Wpływ | 2.6 | 2.8 | 3.3 |
- Tak. |
Prąd wejściowy | Id. |
- Tak. |
20 |
- Tak. |
mA |
Charakterystyka podświetlenia
Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
Włókno przednie | Vf | 3.0 | 3.2 | 3.4 | V |
Prąd prądowy | Jeśli |
- Tak. |
80 |
- Tak. |
mA |
Czas eksploatacji |
- Tak. |
- Tak. |
40000 |
- Tak. |
Godziny |

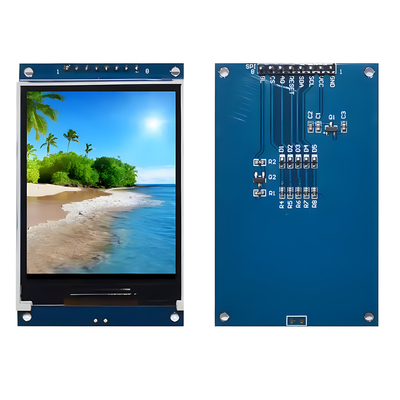

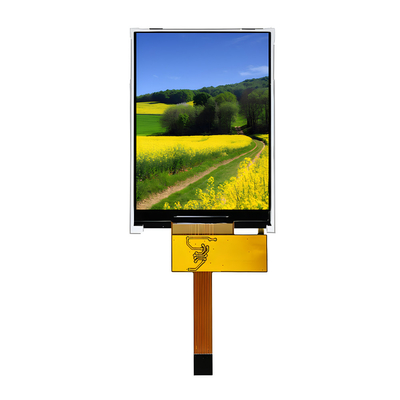

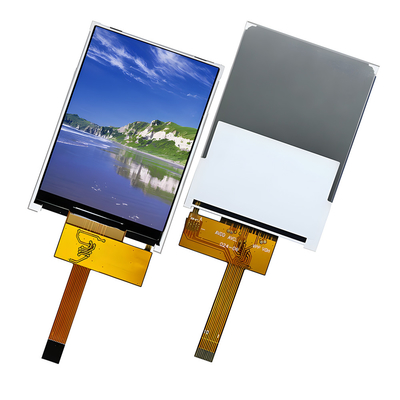

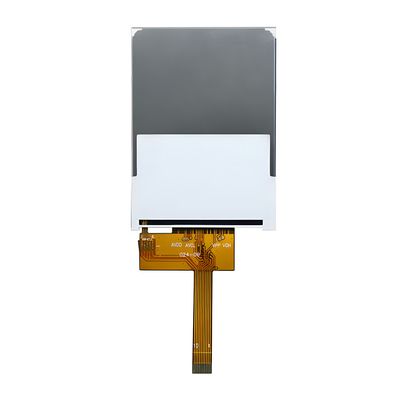

Zdjęcie produktu
Urządzenia i certyfikaty
