Szczegóły Produktu:
|
| Produkt: | 4-calowy okrągły wyświetlacz TFT LCD | Rozstrzygnięcie: | 720x720 |
|---|---|---|---|
| interfejs: | MIPI | Ekran dotykowy: | Nie, CTP Opcjonalne |
| Kierunek patrzenia: | IPS (80/80/80/80) | Kod PIN: | 30 szpilek |
| Rozmiar modułu: | 105,3x109,61x3,83 (mm) | Obszar aktywny: | Średnica 101,92 (mm). |
| Luminancja powierzchni: | 1000 cd/m2 (nits) | Temperatura robocza: | -30℃ do +85℃ |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z dyrektywą Rohs & Reach |
| Podkreślić: | Wyświetlacz TFT LCD klasy motoryzacyjnej,wyświetlacz TFT LCD o pojemności 1000 nitów |
||
** Pobieranie arkusza danych**
FL7707N_DS_V0.2_20230324_Klient.pdf
Wprowadzenie do produktu TFT o pojemności 4 cali
4-calowy okrągły wyświetlacz TFT LCD SFTO400XC-7095A3N, zaprojektowany specjalnie do zastosowań w branży motoryzacyjnej, o następujących cechach:
Podsumowując, 4-calowy okrągły wyświetlacz TFT LCD SFTO400XC-7095A3N jest idealnym wyborem dla systemów wyświetlaczy samochodowych ze względu na wysoką jasność, trwałość i specjalną konstrukcję.
Cechy
| Pozycja informacji ogólnych | Zawartość |
| Rozmiar wyświetlacza LCD (po przekątnej) | 4 cali okrągły TFT |
| Struktura modułu | Wyświetlacz TFT |
| Rodzaj wyświetlacza LCD | TFT/TRANSMISSIVE |
| Tryb wyświetlania LCD | Zazwyczaj czarny |
| Zalecane kierunek widzenia | IPS wszystkie kąty widzenia |
| Wielkość modułu (W × H × T) | 107.60(H) *111.87(V) *3.83(T) |
| Obszar aktywny (W × H) | 1010,52 mm średnica |
| Liczba pikseli (rozwiązanie) | 720RGB×720 pikseli |
| Typ interfejsu modułu | Interfejs MIPI |
| /Operacyjna temperatura. | -30°C do +85°C |
| Światłość powierzchni | 1000 cd/m2 |
| Liczby kolorystyczne | 16.7M |
| Typ podświetlenia | Biała dioda LED |
Rysunek mechaniczny
Definicja szpilki
| - Nie, nie. | Numer PIN | Opis |
| 1 | LEDA | Anodę LED |
| 2 | LEDK1 | Katodę LED |
| 3 | LEDK2 | Katodę LED |
| 4 | VCI | Zasilanie 2,8~3,3V |
| 5 | IOVCC | Zasilanie 1,8V-2,0V |
| 6 | Zresetowanie | Sygnały resetowania LCM |
| 7 | TE | Wydajność efektu rozdzierania |
| 8 | PWM | Wyjście częstotliwości PWM do sterowania sterownikiem LCD. |
| 9 | GND | Powierzchnia |
| 10 | D0P | Sygnały danych DSI-D0+ |
| 11 | D0N | DSI-D0- sygnały danych |
| 12 | GND | Powierzchnia |
| 13 | D1P | Sygnały danych DSI-D1+ |
| 14 | D1N | DSI-D1- sygnały danych |
| 15 | GND | Powierzchnia |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | DSI-Clock... |
| 18 | GND | Powierzchnia |
| 19 | D2P | Sygnały danych DSI-D2+ |
| 20 | D2N | DSI-D2- sygnały danych |
| 21 | GND | Powierzchnia |
| 22 | D3P | Sygnały danych DSI-D3+ |
| 23 | D3N | DSI-D4- sygnały danych |
| 24 | GND | Powierzchnia |
| 25 | TP_INT | Dotknij Przerwać |
| 26 | TP_SDA | Sygnał danych IIC dotykowy |
| 27 | TP_SCL | Dotknij sygnału IIC Clock |
| 28 | TP_RESET | Dotknij sygnału resetowania |
| 29 | TP_VCI | Dotknij zasilacza |
| 30 | TP_IOVCC | Dotknij zasilacza |
|
Pozycja |
Symbol |
Wartość |
Jednostka |
|
Napięcie zasilania logicznego |
VDD |
0.3~3.6 |
V |
|
Napięcie wejściowe |
Wino |
VDD+0.3 |
V |
|
Temperatura pracy |
Topr |
-30 do 80 |
°C |
|
Temperatura przechowywania |
Tstg |
-30 do 80 |
°C |
Charakterystyka elektryczna
|
Pozycja |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
Warunki badania |
|
Napięcie robocze |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Prąd zasilający |
IDD |
- |
- |
30 |
mA |
VDD=2,8V, Ta=25°C |
|
Napięcie wejściowe |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Prąd przecieku wejściowego |
IIL |
- Jeden.0 |
- |
1.0 |
mA |
VIN=VDD lub VSS |
Światło tylne
|
Pozycja |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
|
Prąd prądowy |
Jeżeli |
- Tak. |
180 |
- |
mA |
|
Włókno przednie |
VF |
14 |
15 |
16.3 |
V |
|
Tryb połączenia |
P |
- Tak. |
5S2P |
- Tak. |
|
|
Liczba LED |
/ |
|
10 |
|
sztuk |
|
Czas trwania diody |
|
30000 |
40000 |
|
godziny |
Charakterystyka optyczna
|
Pozycja |
Symbol |
Warunki |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
|
Z punktu widzenia |
θT |
CR ¢10 |
|
85 |
- |
Stopień |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Wskaźnik kontrastu |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
Czas reakcji |
Tony |
25°C |
- |
25 |
35 |
ms |
|
Toff |
||||||
|
Jednorodność |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Światłość |
L |
- |
850 |
1000 |
- |
cd/m2 |

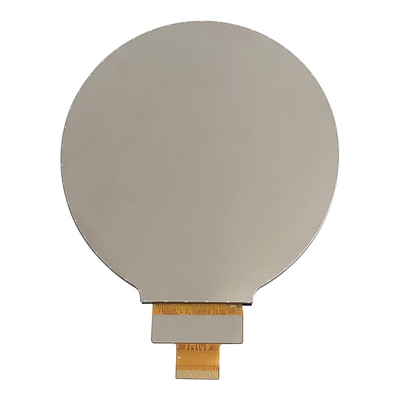

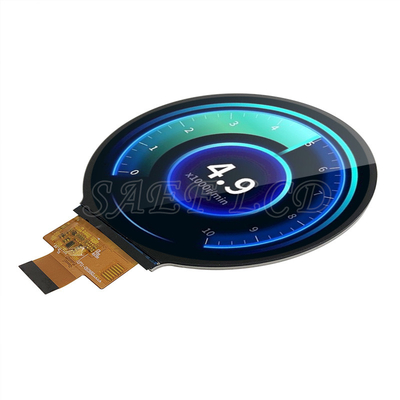

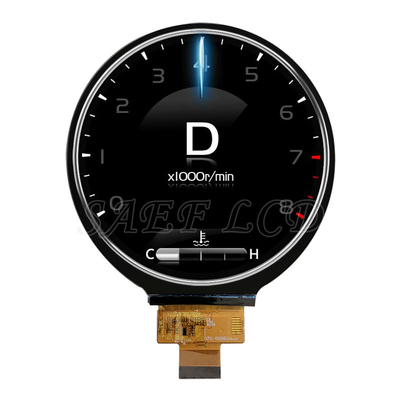

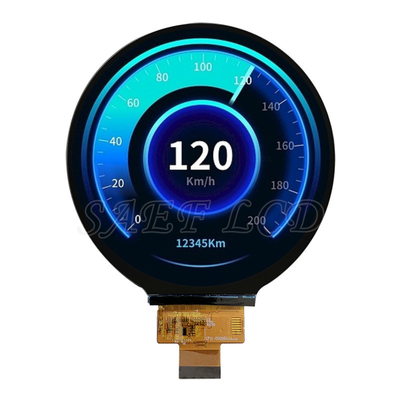

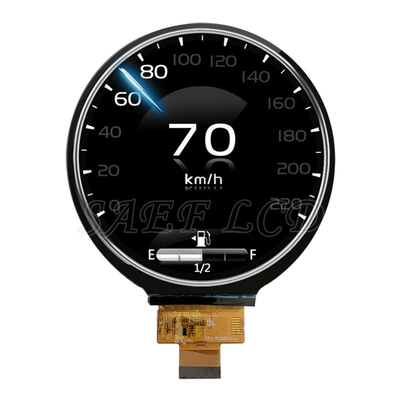

Obraz produktu
