Szczegóły Produktu:
|
| Produkt: | 2.48-calowy okrągły ekran TFT | Rozstrzygnięcie: | 480 (RGB) x 480 kropek |
|---|---|---|---|
| Luminancja powierzchni: | 500 cd/m2 (nitów) | Ekran dotykowy: | Dostępne / opcjonalne |
| Kierunek patrzenia: | Pełny kąt widzenia IPS | Układ scalony sterownika: | ST7701S |
| Kod PIN: | 40 PIN-ów | Połączenie: | ZIF |
| interfejs: | 3SPI+18RGB | Żywotność diody LED: | 40 000 godzin |
| Szczyt:: | -20°C do +70°C | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | TFT LCD IPS Okrągły wyświetlacz,2.48-calowy okrągły ekran LCD,480x480 Okrągły wyświetlacz LCD |
||
Pobierz arkusz danych
SFTO248XC-7204AN Specyfikacja.pdf
O tym przedmiocie.SFTO248XC-7204AN
Przegląd
2,48-calowy LCD IPS Circular Display łączy najnowocześniejszą technologię z atrakcyjnym designem, dzięki czemu jest idealny do szerokiego zakresu zastosowań, w tym urządzeń noszonych, inteligentnych urządzeń domowych,i inne innowacyjne urządzenia elektroniczneDzięki okrągłej rozdzielczości 480x480 pikseli, wyświetlacz dostarcza żywych kolorów i ostrych obrazów, zapewniając użytkownikom niezwykłe wrażenia.
Kluczowe cechy
Wysokiej rozdzielczości ekran:
Technologia IPS:
Kompaktowy rozmiar:
Wsparcie dla wielu interfejsów:
Wysoka jasność i kontrast:
Bogata głębokość koloru:
Niskie zużycie energii:
Przyjazna dla użytkownika obsługa kierowcy:
Wnioski
Wniosek
2,48-calowy LCD LCD IPS Circular Display to wszechstronny i potężny wybór dla projektantów i inżynierów, którzy chcą poprawić swoje produkty dzięki wysokiej jakości interfejsowi wizualnemu.wraz z zaawansowanymi funkcjamiPrzyjmij przyszłość technologii wyświetlania z tym niezwykłym okrągłym LCD TFT.
| Cechy | Specyfikacje | |
|
Wyświetlacz. |
Rodzaj LCD | 2.48 cali |
| Rezolucja (H*V) | 480 (RGB) × 480 | |
| Rodzaj technologii | a-Si TFT | |
| Konfiguracja pikseli | RGB pas pionowy | |
| Tryb wyświetlania | Zazwyczaj czarny | |
| Kierunek widzenia | Wszystkie | |
| kierunek odwrócenia szarej skali | - | |
|
Wyroby mechaniczne Charakterystyka |
Wymiary zarysu (W x H x T) (mm) | 65.87*69.04*1.85 |
| Obszar aktywny ((mm) | 62.93 razy 62.93 | |
| Obszar widzenia CTP ((mm) | / | |
| Z ekranem dotykowym / bez | Bez | |
| Rodzaj złącza | 0.5 stopnia 40 pinów | |
| Typ podświetlenia | LED | |
| Masa (g) | TBD | |
|
Elektryczne Charakterystyka |
Interfejs wyświetlania | 3SPI+18RGB |
| Liczba kolorów | 262K | |
| Wyświetlanie sterownika IC | ST7701S | |
Rysunek mechaniczny
Przypisanie szpilki
| 1 | LED A | Anodę LED |
| 2 | LED K | Katodę LED |
| 3 | LED K | Katodę LED |
| 4 | GND | Powierzchnia |
| 5 | VCI | Zasilanie |
| 6 | Zresetowanie | Sygnał resetowany, aktywny nisko. |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | Sygnał danych SPI |
| 10 | SCK | Sygnał zegara SPI |
| 11 | CS | Sygnał wyboru chip SPI |
| 12 | PCLK | Sygnał zegarowy RGB |
| 13 | DE | Sygnał aktywacji danych RGB |
| 14 | VSYNC | Sygnał synchronizujący ramki RGB |
| 15 | HSYNC | Sygnał synchronizacji linii RGB |
| 16~33 | DB0~DB17 | Sygnał danych RGB ((DB0:BLU LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | Powierzchnia |
| 35 | TP_INT | Dotknij Przerwać |
| 36 | TP_SDA | Sygnał danych IIC dotykowy |
| 37 | TP_SCL | Dotknij sygnału IIC Clock |
| 38 | TP_RESET | Dotknij sygnału resetowania |
| 39 | TP_VCI | Dotknij zasilacza |
| 40 | GND | Powierzchnia |
Absolutny maksymalny rating
Charakterystyka elektryczna prądu stałego
Charakterystyka jednostki światła tylnego

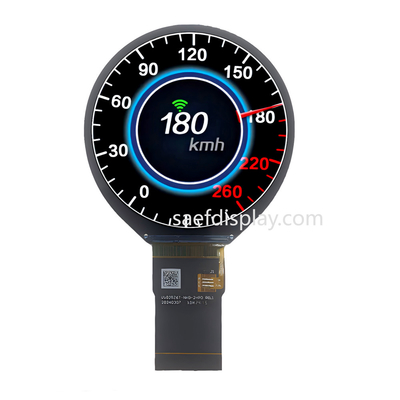

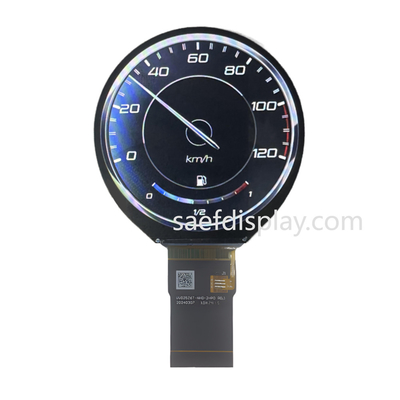

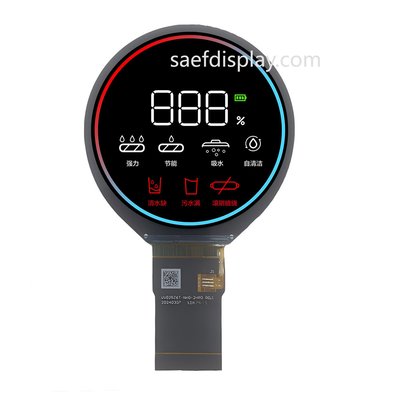

Moduł wyświetlacza LCD TFT o średnicy 3,6 calaObraz produktu
