Szczegóły Produktu:
|
| Produkt: | 2.48-calowy okrągły ekran TFT | Rozstrzygnięcie: | 480 (RGB) x 480 kropek |
|---|---|---|---|
| Luminancja powierzchni: | 500 cd/m2 (nitów) | Ekran dotykowy: | Dostępne / opcjonalne |
| Kierunek patrzenia: | Pełny kąt widzenia IPS | Układ scalony sterownika: | ST7701S |
| Kod PIN: | 40 PIN-ów | Połączenie: | ZIF |
| interfejs: | 3SPI+18RGB | Żywotność diody LED: | 40 000 godzin |
| Szczyt:: | -20°C do +70°C | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Okrągły 2,8-calowy wyświetlacz,Ekran LCD okrągły klasy samochodowej |
||
Pobierz arkusz danych
SFTO248XC-7204AN Specyfikacja.pdf
Wprowadzenie produktu: 2,8-calowy okrągły wyświetlacz TFT klasy samochodowejSFTO248XC-7204AN
Przedstawiamy nasz najnowocześniejszy wyświetlacz TFT 2,8-calowy SFTO248XC-7204AN, specjalnie zaprojektowany dla wszechstronności i trwałości w zastosowaniach pojazdów.Okrągły ekran LCD posiada wyświetlacz o wysokiej rozdzielczości 480x480 pikseliDzięki zaawansowanemu interfejsowi SPI+RGB wyświetlacz ten został zaprojektowany do płynnego włączenia do systemów motoryzacyjnych.
Nasz 2,8-calowy okrągły wyświetlacz TFT klasy samochodowej SFTO248XC-7204AN jest najnowocześniejszym rozwiązaniem dla nowoczesnych potrzeb motoryzacyjnych, oferującym wyjątkową jakość, wydajność i trwałość.Czy to do produkcji nowych pojazdów, czy do modernizacji na rynku wtórnym, ten wyświetlacz jest zaprojektowany, aby podnieść doświadczenie jazdy dzięki zaawansowanej technologii i doskonałym wizualnym funkcjom.
Aby uzyskać więcej informacji o tym produkcie lub zamówić, skontaktuj się z nami już dziś!
| Cechy | Specyfikacje | |
|
Wyświetlacz. |
Rodzaj LCD | 2.48 cali |
| Rezolucja (H*V) | 480 (RGB) × 480 | |
| Rodzaj technologii | a-Si TFT | |
| Konfiguracja pikseli | RGB pas pionowy | |
| Tryb wyświetlania | Zazwyczaj czarny | |
| Kierunek widzenia | Wszystkie | |
| kierunek odwrócenia szarej skali | - | |
|
Wyroby mechaniczne Charakterystyka |
Wymiary zarysu (W x H x T) (mm) | 65.87*69.04*1.85 |
| Obszar aktywny ((mm) | 62.93 razy 62.93 | |
| Obszar widzenia CTP ((mm) | / | |
| Z ekranem dotykowym / bez | Bez | |
| Rodzaj złącza | 0.5 stopnia 40 pinów | |
| Typ podświetlenia | LED | |
| Masa (g) | TBD | |
|
Elektryczne Charakterystyka |
Interfejs wyświetlania | 3SPI+18RGB |
| Liczba kolorów | 262K | |
| Wyświetlanie sterownika IC | ST7701S | |
Rysunek mechaniczny
Przypisanie szpilki
| 1 | LED A | Anodę LED |
| 2 | LED K | Katodę LED |
| 3 | LED K | Katodę LED |
| 4 | GND | Powierzchnia |
| 5 | VCI | Zasilanie |
| 6 | Zresetowanie | Sygnał resetowany, aktywny nisko. |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | Sygnał danych SPI |
| 10 | SCK | Sygnał zegara SPI |
| 11 | CS | Sygnał wyboru chip SPI |
| 12 | PCLK | Sygnał zegarowy RGB |
| 13 | DE | Sygnał aktywacji danych RGB |
| 14 | VSYNC | Sygnał synchronizujący ramki RGB |
| 15 | HSYNC | Sygnał synchronizacji linii RGB |
| 16~33 | DB0~DB17 | Sygnał danych RGB ((DB0:BLU LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | Powierzchnia |
| 35 | TP_INT | Dotknij Przerwać |
| 36 | TP_SDA | Sygnał danych IIC dotykowy |
| 37 | TP_SCL | Dotknij sygnału IIC Clock |
| 38 | TP_RESET | Dotknij sygnału resetowania |
| 39 | TP_VCI | Dotknij zasilacza |
| 40 | GND | Powierzchnia |
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 0.3~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka elektryczna
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.5 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | - | 50 | mA | VDD = 2,8 V, Ta = 25,C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
| Prąd przecieku wejściowego | IIL | - Jeden.0 | - | 1.0 | μA | VIN=VDD lub VSS |
Światło tylne
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Prąd prądowy | Jeżeli | - Tak. | 20 | - Tak. | mA |
| Włókno przednie | VF | - | 19.2 | - | V |
| Tryb połączenia | - Tak. | 6S | - Tak. | ||
| Liczba LED | / | 6 | sztuk | ||
| Żywotność LED | 40000 | 50000 |
Charakterystyka optyczna
| Pozycja | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
|
Z punktu widzenia |
θT |
CR≥10 |
80 | 85 | - |
Stopień |
| θ B | 80 | 85 | - | |||
| θ L | 80 | 85 | - | |||
| θ R | 80 | 85 | - | |||
| Wskaźnik kontrastu | CR | θ=0° | 800 | 1000 |
- |
- |
| Czas reakcji | Tony | 25°C |
- |
30 | 35 |
ms |
| Toff | ||||||
| Jednorodność | U |
- |
67 | 72 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| Światłość | L |
- |
500 |
- |
cd/m2 |

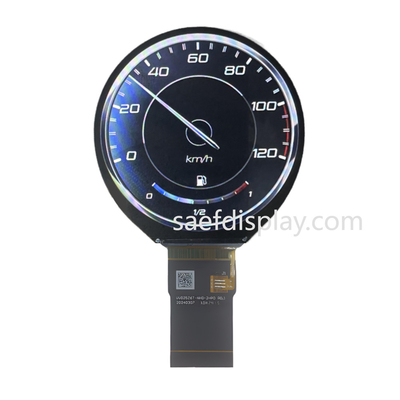

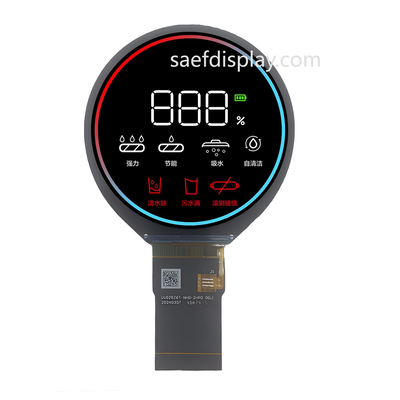

Obraz produktu
