** Pobierz arkusz danych **
SF-TO226AS-8981A-N.pdf
Przedstawiamy nasz 2,26-calowy wyświetlacz TFT LCD!
Zwiększ swoje projekty dzięki naszemu kompaktowemu 2,26-calowemu wyświetlaczowi TFT LCD, zaprojektowanemu dla wszechstronności i wysokiej wydajności.Ten wyświetlacz gwarantuje krystalicznie czysty obraz, który ożywia grafikę..
Kluczowe cechy:
- Slim Design: Idealny do zastosowań o ograniczonej przestrzeni, oferujący elegancki profil bez kompromisu w wydajności.
- Wysoka rozdzielczość: Dzięki rozdzielczości 200 x 480 punktów, wyświetlacz zapewnia żywe kolory i ostre jakość obrazu dla zwiększonego doświadczenia użytkownika.
- Uniwersalny interfejs:Opcje SPI (Serial Peripheral Interface) i QSPI (Quad Serial Peripheral Interface) zapewniają elastyczną łączność w celu płynnej integracji z różnymi mikrokontrolerami i systemami.
- Energooszczędny: Zaprojektowany z myślą o efektywności energetycznej, co czyni go idealnym dla urządzeń z baterią.
Zastosowanie:
Niezależnie od tego, czy pracujesz nad przenośnymi urządzeniami, inteligentnymi gadżetami, czy jakimkolwiek innym projektem, w którym jakość wyświetlacza ma znaczenie, nasz 2,26-calowy LCD TFT jest idealnym rozwiązaniem.Jego solidne cechy sprawiają, że nadaje się do wielu zastosowań, w tym urządzeń przenośnych, urządzenia do noszenia, kontrolki przemysłowe i wiele innych.
Dlaczego wybrać nas?
Nasze zaangażowanie w jakość i wydajność gwarantuje, że otrzymasz niezawodny produkt, który spełnia Twoje potrzeby.
Zacznij już dziś!
Transformuj swoje projekty za pomocą naszego Slim Size 2,26 Inch TFT LCD Display! Aby uzyskać więcej informacji lub złożyć zamówienie, odwiedź naszą stronę internetową lub skontaktuj się z naszym zespołem sprzedaży już dziś.
Charakterystyka:
| Produkt: |
Pionowy 2,26" LCD TFT |
Rozstrzygnięcie: |
200x480 kropek |
| Ekran dotykowy: |
Brak dotyku (PCAP opcjonalny)
|
Okładka soczewki: |
Dostosowywalne |
| W kierunku widzenia: |
Wszystkie kąty widzenia (IPS) |
Interfejs: |
Interfejs SPI MCU QSPI |
| Opis: |
23.92x57.4x1.47 mm |
Numer szpilki: |
31 szpilów |
| Połączenie: |
Wtyczka (może być dostosowana) |
Temperatura pracy: |
-20°C do +70°C |
| Światłość powierzchni: |
350 Cd/m2
|
Zgodność: |
Zgodność z przepisami REACH i RoHS |
Rysunek mechaniczny
Definicja pin interfejsu
1 GNDPołączyć się zNa ziemię.
2 Wpływ Zapewnienie zasilania LCD.
3 IOVCC Zasilanie dla I/O (1.65-3.3V)
4 Zresetowanie Zresetuj gniazdo wejściowe sygnału.
5-7 Pozycja IM0-IM2 - Wybierz tryb interfejsu MCU.
8-15 DB7-DB0 MCU równoległy przycisk danych interfejsu
Gdy IM[2]=1, DB[0]serwer jako SDA jako sygnał wejścia/wyjścia seryjnego w 3-przewodzie 9-bitowym/4-przewodzie 8-bitowym/interfejsie seryjnych danych QSPI.
16 WR MCU: wpisz sygnał strobowy.
17 CS Pin sygnału wyboru chipa.
18 RS MCU: Pin wyboru danych / poleceń.
19 R & D Odczytaj sygnał strobowy.
20 TE Wymień puls głowy dla efektu rozdarcia.
21 NC Brak połączenia.
22 LEDA Zapewnienie zasilania dla wejścia anodowego podświetlenia LED.
23 NC Brak połączenia.
24 LEDK Zapewnienie zasilania dla wprowadzenia katody światła LED.
25 NC Brak połączenia.
26 CTP_ VCC Zasilanie dla CTP (3.0V)
27 CTP_ SCL wejście zegara I2C (3.0V)
28 CTP_ SDA Wprowadzenie i wyjście danych I2C (3.0V)
29 CTP_INT Wniosek o przerwanie do hosta lub wniosek o obudzenie z hosta (3.0V)
30 CTP_RST Zewnętrzne zresetowanie, niskie aktywne. (3.0V)
31 GND Na ziemię.

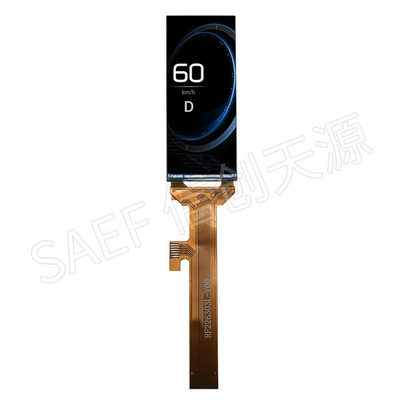

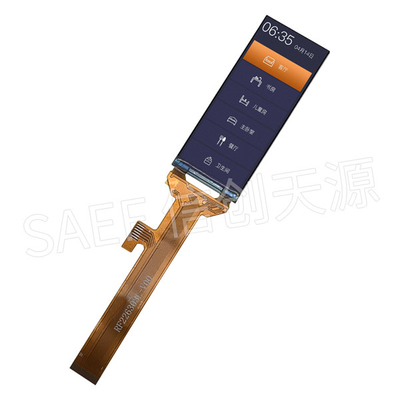

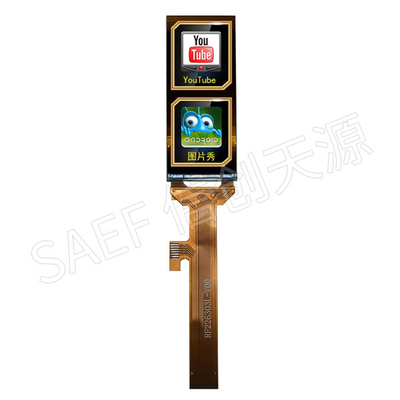

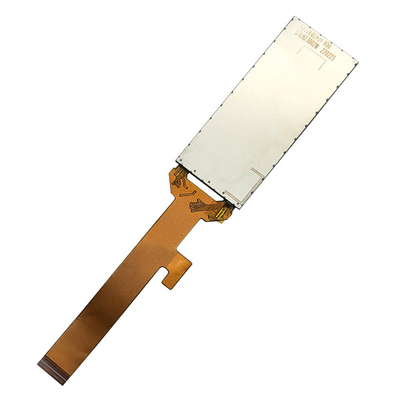

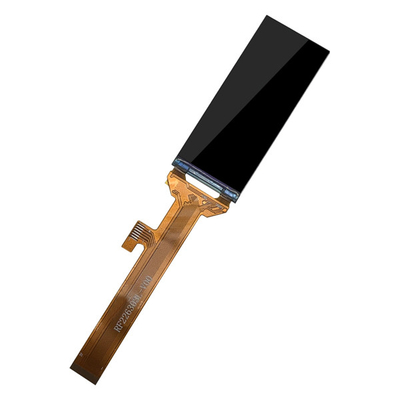

Obraz produktu
