Szczegóły Produktu:
|
| Produkt: | 1,28 cala TFT LCD | Rozstrzygnięcie: | 240x240 |
|---|---|---|---|
| Układ scalony sterownika: | GC9A01 lub równoważny | Ekran dotykowy: | Bez PCAP opcjonalnie |
| szklana pokrywa: | Dostosowywalne | Kierunek patrzenia: | IPS Wszystkie kąty widzenia |
| interfejs: | SPI (można dostosować) | Połączenie: | Zif (dostosowywany） |
| Kod PIN: | 12 pinów (można dostosować） | Luminancja powierzchni: | 350 CD/M2 (NITS) (konfigurowalne） |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 240x240 Okrągły LCD TFT,Zastosowalny okrągły LCD TFT,PCAP Touch Round TFT LCD |
||
Wzniesić urządzenia wearable i IoT z 1,28 cali okrągły wyświetlacz LCD TFT
Zaprojektowany do najnowocześniejszych zastosowań, 1,28-calowy okrągły wyświetlacz LCD TFT łączy w sobie wysoką rozdzielczość, dostosowalne funkcje i solidną wydajność.lub urządzeń IoT przemysłowych, zapewnia wyjątkową przejrzystość i niezawodność.
Kluczowe cechy
Specyfikacje techniczne
Wnioski
Dlaczego wybrać nas?
Zamów teraz i dostosowuj!
Odwiedź naszą stronę internetową, aby zapoznać się z tym produktem i poprosić o ofertę: www.saefdisplay.com
Specyfikacja produktu
| Pozycja | Zawartość |
| Rozmiar LCD | 1.28 (średnica) |
| Tryb wyświetlania | Zazwyczaj czarny |
| Rozstrzygnięcie | 240 (H) RGB x 240 (V) |
| Wskazówka | 00,135 ((H) x 0,135 ((V) mm |
| Obszar aktywny | φ32,4 mm |
| Rozmiar modułu | 35.6 ((H) x 38. 1 ((V) x1.6 ((D) mm |
| Układ kolorystyczny | RGB Pas pionowy |
| Interfejs | Interfejs SPI |
| IC napędu | GC9A01 |
| Światłość ((cd/m2) | 350 (TYP) |
| Kierunek widzenia | IPS, każdy kąt widzenia |
| Podświetlenie | 2 białe diody LED |
| /Operacyjna temperatura. | -20°C ~ + 70°C |
| Temperatura przechowywania. | -30°C ~+ 80°C |
| Waga | 1.2 |
Wymiary mechaniczne
Definicja pin interfejsu
| - Nie, nie. | Symbol | Opis |
| 1 | GND | Ziemia mocy |
| 2 | LEDK | Katodę LED |
| 3 | LEDA | Anodę LED |
| 4 | VDD | Zasilanie analogowe |
| 5 | GND | Ziemia mocy |
| 6 | GND | Ziemia mocy |
| 7 | D/C | Wyświetlanie danych/pin wyboru polecenia w interfejsie seryjnym o 4 wierszach. |
| 8 | CS | Szczyp wyboru chipów; Niskie włączenie, wysokie wyłączenie. |
| 9 | SCL | Ten pin jest używany do seryjnego interfejsu zegara |
|
10 |
SDA | SPI interfejs wprowadzenie/wyjście pin.the dane są zablokowane na górnej krawędzi sygnału SCL. |
|
11 |
Zresetowanie |
Ten sygnał zresetuje urządzenie i musi zostać zastosowany, aby prawidłowo zainicjować chip.Sygnał jest aktywny na niskim poziomie. |
| 12 | GND | Ziemia mocy |
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
| napięcie zasilania (I/O) | VDD | - 0.3 | 4.6 | V |
| Napęd analogiczny | VDDIO | - 0.3 | 4.6 | V |
| Napięcie wejściowe logiczne | Numer pojazdu | - 0.3 | VDD+0.3 | V |
| Temperatura działania | Na górze | -20 | 70 | °C |
| Temperatura przechowywania | Tst | - 30 | 80 | °C |
Charakterystyka elektryczna
| Parametry | Symbol | Min. | TYP | Max. | Jednostka |
| Napięcie dla podświetlenia LED | VbL | 2.9 | 3.0 | 3.1 | V |
| Napięcie zasilające dla logiki | VDD | 2.5 | 2.8 | 3.3 | V |
| Napięcie operacyjne interfejsu | VDDIO | 1.65 | 1.8 | 3.3 | V |
| Silnik bramy wysokiego napięcia | VGH | 12 | - | 13 | V |
| Wykonawca bramy niskiego napięcia | VGL | -11 | - | -8 | V |
| Prąd roboczy dla VDD | IDD | - Tak. | 2 | 3 | mA |
| Prąd dla podświetlenia LED | I BL | 35 | 40 | 45 | mA |
| Jasność | Lbr | 300 | 350 | - Tak. | cd/m2 |
| W trybie snu VDD | Id | - Tak. | 15 | 30 | uA |
| W trybie uśpienia VDDIO | Ja to zrobiłem. | - Tak. | 5 | 10 | uA |
Charakterystyka optyczna
| Pozycja | Symbol | Warunki pomiaru | Min. | Typowy. | Max, proszę. | Jednostka | |
| Czas reakcji | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 | ms |
|
Kąt widzenia |
θ |
φ = 0o | 25 oC | 80 | 85 |
- |
Stopień |
| φ = 180o | 25 oC | 80 | 85 |
- |
|||
|
θ |
φ = 90o | 25 oC | 80 | 85 |
- |
||
| φ = 270o | 25 oC | 80 | 85 |
- |
|||
| Wskaźnik kontrastu | CR | - | 25 oC | 900 | 1100 | - | - |
|
KolorCIEKoordynaty |
Biały | X | 25 oC | 0.304 | 0.324 | 0.344 |
- |
| Y | 25 oC | 0.367 | 0.347 | 0.367 | |||
| Czerwony | X | 25 oC | 0.624 | 0.644 | 0.664 | ||
| Y | 25 oC | 0.313 | 0.333 | 0.353 | |||
| Zielona | X | 25 oC | 0.305 | 0.325 | 0.345 | ||
| Y | 25 oC | 0.546 | 0.566 | 0.586 | |||
| Niebieski | X | 25 oC | 0.114 | 0.134 | 0.154 | ||
| Y | 25 oC | 0.104 | 0.124 | 0.144 | |||
| Przepuszczalność (z polaryzatorem) | 4.4 | 4.9 |
% |
||||

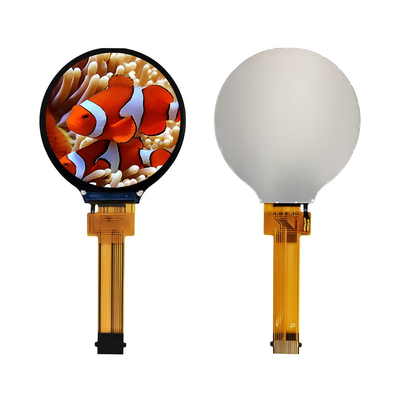

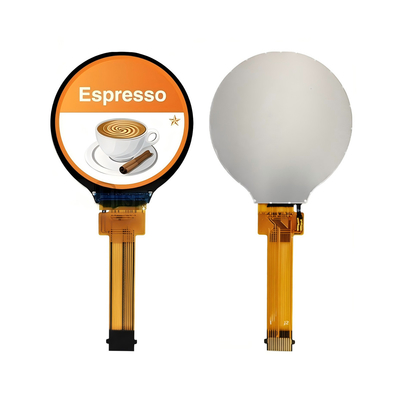

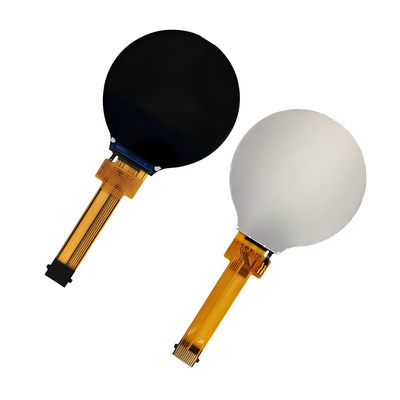

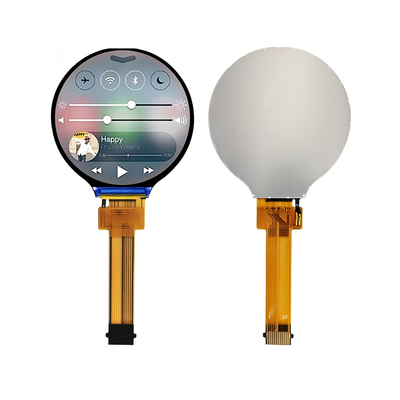

Obraz produktu
