Szczegóły Produktu:
|
Rozmiar ekranu: | 13,3-calowy przekątna | Rozstrzygnięcie: | 1920 × 1080 pikseli (pasek RGB) |
---|---|---|---|
Temperatura przechowywania.: | -20°C do +70°C | Temperatura robocza: | -30°C do +80°C |
Jasność: | 1000 cd/m² | Współczynnik kontrastu: | 1000:1 (typowo) |
interfejs: | 2-LANE EDP 1.2 (2,7 Gb / s) | Zasilanie: | 3,3 V DC (logika), 12 V/24 V (podświetlenie) |
Obsługa powierzchni: | Powłoki AG/AR/AF (wybierane) | Technologia dotykowa: | Pojemnościowy panel dotykowy |
szklana pokrywa: | Szkło goryla/szkło temperowane/PMMA | Punkty dotykowe: | 10-punktowy wielofunkcyjny |
interfejs dotykowy: | I²C/USB/RS232 (konfigurowalne) | Opcje IC: | Eeti, Ilitek, Cypress, Goodix |
Dostosowanie: | Druk jedwabny, logo, wycięcia | Zgodność: | Zgodny z REACH i RoHS |
Podkreślić: | Przemysłowy moduł wyświetlacza LCD 1080p,Moduł wyświetlacza TFT LCD Full HD,Interfejs EDP Wyświetlacz TFT LCD |
Ultrajaśniejszy przemysłowy wyświetlacz TFT do wymagających warunków
SFTO1330SM-7208A3CT2 to wysokowydajny 13,3-calowy moduł Full HD TFT LCD zaprojektowany do zastosowań przemysłowych wymagających wyjątkowej widoczności, trwałości i reakcji dotykowej.Oślepiająca jasność 1000 nitów i 72% gamy kolorów NTSC, ten wyświetlacz zapewnia krystalicznie czysty obraz nawet w warunkach wysokiego oświetlenia otoczenia.Zintegrowana technologia dotykowa pojemnościowa z powłoką przeciwbrzmień (6H twardości) zapewnia niezawodne wejście w trudnych warunkach, takich jak fabryki, kioski zewnętrzne i sprzęt medyczny.
Kluczowe cechy
Jasność Full HD: rozdzielczość 1920×1080 z 16,7 miliona kolorów dla ostrego tekstu, grafiki i wideo.
Interfejs eDP o dużej prędkości: 2-pasowy wbudowany port wyświetlania (2,7 Gbps) gwarantuje płynną transmisję danych.
Działanie przy szerokiej temperaturze: niezawodna wydajność od -20°C do +70°C (przechowywanie: od -30°C do +80°C).
50Światło tylne LED o częstotliwości 1000 godzin: energooszczędna konstrukcja z wydłużoną żywotnością w celu ograniczenia konserwacji.
Przemysłowa trwałość: powierzchnia antyświetlna, konstrukcja odporna na wstrząsy i zgodność z RoHS.
Łatwa integracja: obsługuje przyciemnianie PWM, interfejsy dotykowe I2C/USB/UART oraz wejście zasilania prądu stałego (logika 3.3V, podświetlenie 12V/24V).
Doskonałość techniczna
Wydajność optyczna: kąty widzenia 85°, współczynnik kontrastu 800:1 i czas reakcji 30 ms.
Wrażliwość dotykowa: działa bezbłędnie z rękawiczkami, w mgle / wilgotności powierzchni i obsługuje wielofunkcję dotykową.
Robust Design: Szczupły profil (głębokość 5,2 mm), lekkie i osłonięte przez EMI złącze (I-PEX 20455-030E).
Certyfikat niezawodności: certyfikat ISO 9001/14001, testowany przez 72 godziny pod wpływem wilgotności i wstrząsu termicznego.
Idealne zastosowania
Panele przemysłowe HMI
Terminal POS/terminal detaliczny
Urządzenia medyczne do diagnostyki
Systemy wideokonferencji
Informacje o transporcie i rozrywce
Inteligentne automaty
Dlaczego wybrałeś ten wyświetlacz?
Zaprojektowany przez Saef Technology Limited (Szenzhen), SFTO1330SM-7208A3CT2 łączy najnowocześniejszą technologię optyczną z przemysłową wytrzymałością.Jego interfejs eDP upraszcza integrację z systemami wbudowanymi, podczas gdy pojemnościowy ekran dotykowy zwiększa interakcję użytkownika.ten moduł jest zoptymalizowany do 24/7 pracy w najtrudniejszych środowiskach w Europie i Ameryce Północnej.
Wniosek o dostosowanie
Kontaktsales2@saef.com.cndla wersji zamkniętych IP65, opcji dotyku pojemnościowego lub niestandardowych konstrukcji ramek.
Wymiary zewnętrzne
Definicja pin interfejsu
Numer PIN. | Symbol | Wpływ/wyjście | Funkcja |
1 | CABC_ EN / NC | - | Rezerwowane dla płyt CD |
2 | H_GND | P | Wysokiej prędkości |
3 | Pojazd1_N | Ja... | Połączenie sygnału uzupełniającego pas 1 |
4 | Pojazd1_P | Ja... | Prawdziwy pas łącza sygnałowego 1 |
5 | H_GND | P | Wysokiej prędkości |
6 | Ścieżka_N | Ja... | Połączenie sygnału komplementarnego pas 0 |
7 | Ścieżka 0P | Ja... | Prawdziwy pas łącza sygnałowego 0 |
8 | H_GND | P | Wysokiej prędkości |
9 | AUX_CH_P | Ja... | Prawdziwy kanał pomocniczy sygnału |
10 | AUX_CH_N | Ja... | Kanał pomocniczy sygnału uzupełniającego |
11 | H_GND | P | Wysokiej prędkości |
12 | LCD_VDD | P | Logika LCD i zasilanie sterownika (3,3 V) |
13 | LCD_VDD | P | Logika LCD i zasilanie sterownika (3,3 V) |
14 | NC | Ja... | Rezerwowane do użytku przez producenta LCD |
15 | LCD_GND | P | Logika LCD i uziemienie sterownika |
16 | LCD_GND | P | Logika LCD i uziemienie sterownika |
17 | HPD | O | Pin sygnału HPD |
18 | LED-1 | P | Podłoga podświetlenia |
19 | LED-2 | P | Podłoga podświetlenia |
20 | LED-3 | P | Podłoga podświetlenia |
21 | LED-4 | P | Podłoga podświetlenia |
22 | BL_ ENABLE | Ja... | Światło tylne włączone/wyłączone |
23 | BL_PWM_DIM | Ja... | System PWM |
24 | SCL/NC | - | Rezerwowane do użytku przez producenta LCD |
25 | SDA/NC | - | Rezerwowane do użytku przez producenta LCD |
26 | BL_PWR | P | Moc podświetlenia |
27 | BL_PWR | P | Moc podświetlenia |
28 | BL_PWR | P | Moc podświetlenia |
29 | BL_PWR | P | Moc podświetlenia |
30 | NC | - | Rezerwowane do użytku przez producenta LCD |
Charakterystyka optyczna
Parametr | Warunki | Min. | Typowy. | Max, proszę. | Jednostka | |
kąt widzenia (CR>10) |
Horyzontalny | θL | - | 85 | - |
stopień |
θ R | - | 85 | - | |||
Pionowa | θT | - | 85 | - | ||
θB | - | 85 | - | |||
Wskaźnik kontrastu | Centrum | 600 | 800 | - | - | |
Czas reakcji | Tr+Td | - | 30 | 35 | ms | |
CF Kolorowa chromatyczność(CIE1931) |
Czerwony x |
Typowy. - 0.05 |
TBD |
Typowy. +0.05 |
- | |
Czerwony y | TBD | - | ||||
Zielony x | TBD | - | ||||
Zielony y | TBD | - | ||||
Niebieski x | TBD | - | ||||
Niebieski y | TBD | - | ||||
Biały x | (0,323) | - | ||||
Białe y | (0,379) | - | ||||
Współczynnik NTSC | % | (72) | - | |||
Środek Światłość biała |
Wydarzenia | 800 | 1000 | cd/m2 |
Charakterystyka podświetlenia
Parametry | Symbol | Min. | Typowy. | Max, proszę. | Jednostka |
Napięcie zasilania | VBL | 5 | 12.0 | 37 | V |
Prąd zasilania dla podświetlenia |
ILED | 6 |
- |
25 | mA |
Zasilanie światła tylnego | PLED | 0.18 | - | 5.55 | W |
Modulowane napięcie sygnału świetlnego | VPWM H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
Wskaźnik obowiązku kontroli jasności | Obowiązek | 1 | - | 100 | % |
Częstotliwość regulacji jasności | fPWM | 100 | - | 1,600 | KHz |
LED-BL ON/OFF Wysokie napięcie | VCNTH | 1.2 | 5.0 | V | |
LED-BL ON/OFF niskie napięcie | VCNTL | 0 | - | 0.6 | V |
Żywotność LED | - | 40,000 | 50,000 | - | h |
Specyfikacja CTP
Kategoria | Parametry | Specyfikacja |
Ogólne | Struktura | Szkło pokrywające + szkło DITO |
Wzmocnienie soczewek | Wzmocnione chemicznie | |
Twardota powierzchni okładki soczewki | ≥ 6H (twardota ołówka) | |
Wskaźnik przenoszenia światła | ≥ 85% | |
Temperatura działania | -20°C ~ +70°C, ≤85% RH | |
Temperatura przechowywania | -30°C ~ +80°C, ≤85% RH | |
Elektryczne | Interfejs | IIC / USB / UART |
IC dotykowy | IL12511 | |
napięcie zasilania (VDD) | 3.3V lub 5V (wybrane) | |
Odporność gospodarza (SDA/SCL) | Konfiguracja na tablicy głównej | |
Środowiskowe | Warunki eksploatacji | Funkcjonalne w mgle/wodach powierzchniowych |
Właściwości powierzchni | Atrament powierzchni | Środki anty-UV |
Obsługa powierzchni | Światło przeciwbłyskowe (Haze: 10%) | |
Laminat LCD-TP | OCA (optycznie przejrzysty klej) | |
Zgodność | Standardy materialne | Zgodny z RoHS i wolny od halogenów |

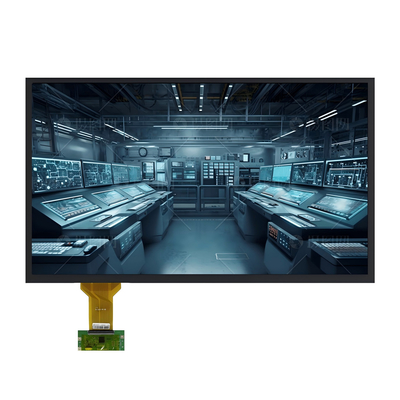

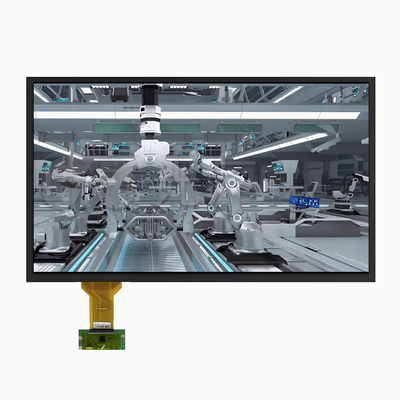

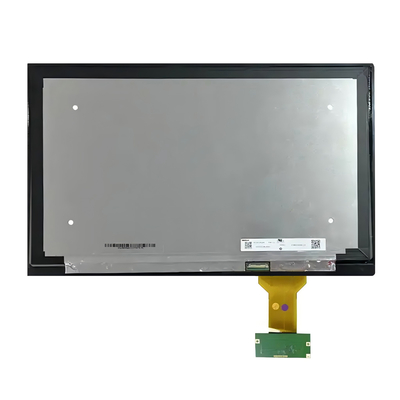

Obraz produktu
