Moduł wyświetlacza LCD 20x4 znaków Żółty/zielony STN 3.3V Podświetlenie logiczne -20°C-70°C Kierunek widzenia 6:00 Zgodność z REACH Zgodność z RoHS

Moduł wyświetlacza LCD 20x4 znaków Żółty/zielony STN 3.3V Podświetlenie logiczne -20°C-70°C Kierunek widzenia 6:00 Zgodność z REACH Zgodność z RoHS
Moduł wyświetlacza LCD 20x4 znaków Żółty/zielony STN 3.3V Podświetlenie logiczne -20°C-70°C Kierunek widzenia 6:00 Zgodność z REACH Zgodność z RoHS Moduł wyświetlacza LCD 20x4 znaków Żółty/zielony STN 3.3V Podświetlenie logiczne -20°C-70°C Kierunek widzenia 6:00 Zgodność z REACH Zgodność z RoHS Moduł wyświetlacza LCD 20x4 znaków Żółty/zielony STN 3.3V Podświetlenie logiczne -20°C-70°C Kierunek widzenia 6:00 Zgodność z REACH Zgodność z RoHS

Duży Obraz :  Moduł wyświetlacza LCD 20x4 znaków Żółty/zielony STN 3.3V Podświetlenie logiczne -20°C-70°C Kierunek widzenia 6:00 Zgodność z REACH Zgodność z RoHS

Szczegóły Produktu:
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: SAEF
Orzecznictwo: ISO9001 / ISO14000
Numer modelu: SFBM2004HX-AY (3,3 V)
Zapłata:
Minimalne zamówienie: 3 szt
Cena: The lowest market price guaranteed
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 1-5 tygodni
Zasady płatności: PayPal, T/T
Możliwość Supply: 3000 000 sztuk miesięcznie

Moduł wyświetlacza LCD 20x4 znaków Żółty/zielony STN 3.3V Podświetlenie logiczne -20°C-70°C Kierunek widzenia 6:00 Zgodność z REACH Zgodność z RoHS

Opis
Typ wyświetlacza: Znakowy wyświetlacz LCD Format: 20 znaków x 4 linie
technologii: STN Pozytywne transmisyjne Kolor wyświetlacza: Żółty zielony
Kierunek patrzenia: Godzina szósta Podświetlenie: Biała dioda LED (bok)
interfejs: 8-bitowa równoległa (kompatybilny HD44780) Układ scalony sterownika: SPLC780D
Napięcie logiczne: 3,3 V Temperatura robocza: -20°C do +70°C
DOŻYWOTNI: 40 000 godzin Zgodność: Zgodny z REACH i RoHS
Podkreślić:

Wyświetlacz LCD 20x4 znaków

,

Moduł wyświetlacza LCD znaku STN

,

Moduł wyświetlacza LCD znaków



Przemysłowy moduł LCD 20×4 znaki dla systemów HMI i kontroli



Wytrzymały wyświetlacz Saef Technology zapewnia wyraźny żółto/zielony tekst w trudnych warunkach, zaprojektowany dla niemieckiej i amerykańskiej automatyki przemysłowej z kompatybilnością 3,3 V.



Kluczowe zalety dla inżynierów:

Konstrukcja kompatybilna z HD44780

  • Wymiana typu plug-and-play dla starszych systemów | 8-bitowy interfejs równoległy | Kontroler SPLC780D

​​Niezawodność klasy przemysłowej

  • Zdolność uruchamiania w temperaturze -20°C (testowane w temperaturze -20°C przez 120 godzin)
  • Ochrona ESD: ±8kV wyładowanie powietrzne / ±4kV wyładowanie kontaktowe
  • Odporność na wibracje (10-55 Hz, amplituda 1,5 mm)

Zoptymalizowana efektywność energetyczna

  • Pojedyncze zasilanie 3,3 V dla logiki i podświetlenia
  • Niskie zużycie: maks. 0,8 mA (logika) + 40 mA (LED)
  • Pin VO do regulacji kontrastu



Specyfikacje techniczne:

Rozmiar znaku: 4,76 × 2,96 mm

Obszar widzenia: 77 × 25,2 mm

Wymiary: 98 × 60 × 13,2 mm

Duty/Bias: 1/16 Duty, 1/5 Bias



Zastosowania:

Automatyzacja fabryk (Industrie 4.0)

Sterowanie maszynami CNC | Urządzenia medyczne

Wyposażenie laboratoryjne | Systemy HVAC

Terminale POS w punktach sprzedaży detalicznej | Kontrolery wbudowane



Zgodność i gwarancja:

Zgodność z RoHS/REACH | Certyfikat ISO 9001/14001

1 rok gwarancji | Standard inspekcji MIL-STD-105E




Wymiary mechaniczne

Moduł wyświetlacza LCD 20x4 znaków Żółty/zielony STN 3.3V Podświetlenie logiczne -20°C-70°C Kierunek widzenia 6:00 Zgodność z REACH Zgodność z RoHS 0





Specyfikacje



Element Wartość standardowa
Typ wyświetlacza 20 znaków × 4 linie
Typ LCD STN, pozytywny, żółto/zielony, transmisyjny
Warunek sterownika Moduł LCD: 1/16Duty, 1/5Bias
Kierunek patrzenia 6 godzina
Typ podświetlenia BIAŁY BOCZNY
Interfejs 8-bitowy interfejs MPU
Układ scalony sterownika SPLC780D





Specyfikacje mechaniczne



Element Wartość standardowa Jednostka
Wymiar zewnętrzny 98(L) * 60(W) * Maks. 13,2(T) mm
Obszar widzenia 77(L) * 25,2(W) mm
Rozmiar kropki 0,56(W) × 0,56(H) mm
Rozstaw kropek 0,6(W) × 0,6(H) mm
Rozmiar znaku 4,76(W) × 2,96(H) mm





Maksymalne wartości znamionowe



Element Symbol Warunek Min. Maks. Jednostka
Napięcie zasilania systemu VDD - -0,3 3,5 V
Napięcie zasilania sterownika LCD VLCD - VDD-12 VDD-0,3 V
Napięcie wejściowe VIN - -0,3 VDD + 0,3 V
Temperatura pracy TOP - -20 70 °C
Temperatura przechowywania TST - -30 80 °C
Wilgotność przechowywania HD Ta< 40 °C 20 90 %RH





Charakterystyka elektryczna DC



Element Symbol Warunek Min. Typ. Maks. Jednostka
Napięcie zasilania logiki VDD - - 3,3 - V
Napięcie wysokie wejściowe VIH - 0,8VDD - VDD V
Napięcie niskie wejściowe VIL - GND - 0,3VDD V
Napięcie wysokie wyjściowe VOH - 0,7VDD - VDD V
Napięcie niskie wyjściowe VOL - GND - 0,2VDD V





Obrazy produktów

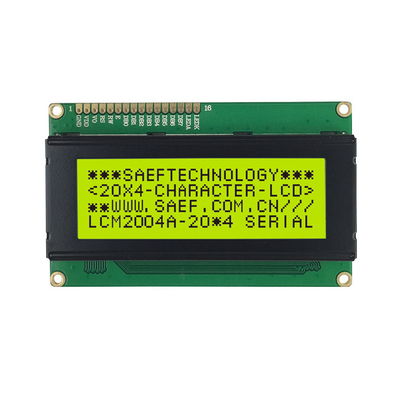

Moduł wyświetlacza LCD 20x4 znaków Żółty/zielony STN 3.3V Podświetlenie logiczne -20°C-70°C Kierunek widzenia 6:00 Zgodność z REACH Zgodność z RoHS 1

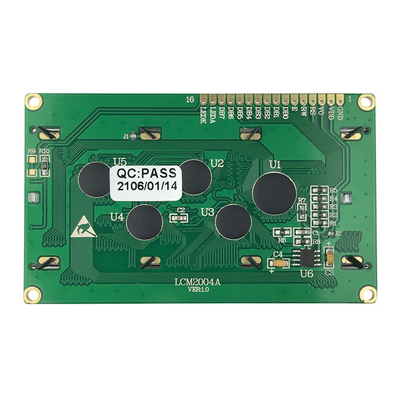

Moduł wyświetlacza LCD 20x4 znaków Żółty/zielony STN 3.3V Podświetlenie logiczne -20°C-70°C Kierunek widzenia 6:00 Zgodność z REACH Zgodność z RoHS 2
