Szczegóły Produktu:
|
Ekran: | 2,8 cala okrągła TFT | Rozstrzygnięcie: | 480x480 pikseli |
---|---|---|---|
Typ ekranu dotykowego: | Pojemność (struktura G+F) | Technologia wyświetlania: | LCD IPS TFT |
Układ scalony sterownika: | ST7701S | Kontroler dotykowy: | CST836U |
interfejs: | 3SPI + 18-bit RGB | Kąt widzenia: | 85 ° wszystkie kierunki |
Luminancja powierzchni: | 300 cd/m² | Temperatura robocza: | -20°C do +70°C |
Temperatura przechowywania.: | -30°C do +80°C | Twardota powierzchni: | ≥ 6 godzin szkła |
Zgodność: | Zgodny z REACH i RoHS | Żywotność podświetlenia: | 40 000 godzin |
Podkreślić: | 480x480 okrągły LCD,Okrągły moduł wyświetlacza TFT LCD,Moduł wyświetlacza LCD ST7701S |
Wyświetlacz IPS TFT 2.8" okrągły z zintegrowanym dotykiem
Zaprojektowany do zastosowań przemysłowych i komercyjnych, SFTO280XC-7333A-CT firmy Saef Technology łączy w sobie wysokiej rozdzielczości okrągły panel IPS 480x480 z wytrzymałą technologią dotyku pojemnościowego. Idealny do inteligentnych urządzeń, sprzętu medycznego i interfejsów samochodowych, gdzie okrągłe wyświetlacze sprawdzają się najlepiej.
Kluczowe cechy techniczne:
Certyfikowany i niezawodny
Idealny do:
• Przemysłowych interfejsów HMI • Technologii ubieralnej • Wskaźników samochodowych • Sterowania inteligentnym domem • Urządzeń medycznych
Gwarancja:1-roczna gwarancja funkcjonalna z dożywotnim wsparciem technicznym. Zawiera wskazówki dotyczące zapobiegania wypalaniu obrazów statycznych.
Specyfikacje ogólne
Element | Specyfikacja | Jednostka |
Rozmiar LCD | 2.76 | cali |
Tryb wyświetlania | Normalnie czarny | -- |
Rozdzielczość | 480(RGB)x480 | Piksel |
Rozstaw pikseli | 0.1461*RGB*0.1461 | mm |
Układ pikseli | Pionowy pasek RGB | |
Kierunek patrzenia | IPS | - |
Wymiary zewnętrzne modułu | 78(H)*78(V)*3.87(D) | mm |
LCD AA | 70.13x70.13 | mm |
TP VA | 70.53x70.53 | mm |
Kolory | 262 tys. | - |
Układ sterownika | ST7701S | - |
Rozmiar pamięci RAM układu sterownika | - | - |
Interfejs | 3SPI+18RGB | -- |
Podświetlenie | Biała dioda LED | -- |
Układ dotykowy | CST836U | -- |
Twardość powierzchni | ≥6H | -- |
Struktura dotykowa | G+F | -- |
Szkło ochronne | Szkło | -- |
Kolor | Czarny | -- |
Temperatura pracy | -20℃~ +70℃ | -- |
Temperatura przechowywania | -30℃~ +80℃ | -- |
Mechaniczne wymiary zewnętrzne
Przypisanie pinów
PIN | Symbol | Opis |
1 | LEDA | ANODA LED |
2 | LEDK | KATODA LED |
3 | LEDK | KATODA LED |
4 | GND | Masa |
5 | VCI | Zasilanie analogowe LCD (3.3V) |
6 | RESET | Sygnał resetowania |
7 | NC | Nie podłączony |
8 | NC | Nie podłączony |
9 | SDA | Sygnał danych SPI |
10 | SCK | Sygnał zegara SPI |
11 | CS | Sygnał wyboru układu SPI |
12 | PCLK | Sygnał zegara kropki RGB |
13 | DE | Sygnał włączenia danych RGB |
14 | VSYNC | Sygnał synchronizacji ramki RGB |
15 | HSYNC | Sygnał synchronizacji linii RGB |
16-33 | DB0-DB17 | Dane RGB (B2-B7,G2-G7,R2-R7) |
34 | GND | Masa |
35 | TP_INT | Przerwanie dotyku |
36 | TP_SDA | Sygnał danych IIC dotyku |
37 | TP_SCL | Sygnał zegara IIC dotyku |
38 | TP_RESET | Sygnał resetowania dotyku |
39 | TP_VCI | Zasilanie dotyku |
40 | TP_GND | Masa dotyku |
Maksymalne wartości znamionowe
Element | Symbol | Min. | Maks. | Jednostka |
Napięcie zasilania |
VCI | -0.30 | +3.3 | V |
IOVCC | -0.30 | +2.5 | V | |
TP_VCI | / | / | V | |
TP_IOVCC | / | / | V | |
Temperatura pracy | Top | -20.0 | 70.0 | ℃ |
Temperatura przechowywania | Tst | -30.0 | 80.0 | ℃ |
Praca i przechowywanie Wilgotność |
Hstg | 10% | 90% | %(RH) |
Charakterystyka elektryczna
Element | Symbol | Min. | TYP. | Maks. | Jednostka | |
Napięcie zasilania cyfrowego | IOVCC | 1.65 | 1.8 | 1.95 | V | |
Zasilanie analogowe Napięcie |
VCI | 2.5 | 2.8 | 3.3 | V | |
Zasilanie TP | TP_VCI | / | / | / | V | |
Zasilanie TP | TP_IOVCC | / | / | / | V | |
Napięcie sygnału wejściowego |
Niski Poziom |
VIL | 0 | - |
0.3 x IOVCC |
V |
Wysoki Poziom |
VIH |
0.7 x IOVCC |
- | IOVCC | V | |
Prąd zasilania cyfrowego napięcie |
IIOVCC | - | 20 | 35 | Ma | |
Prąd zasilania analogowego | IVCI | - | 35 | 50 | Ma |
Warunki zasilania podświetlenia
Element | Symbol | Min. | TYP. | Maks. | Jednostka |
Prąd przewodzenia | IF | - | 80 | - | Ma |
Napięcie przewodzenia | VF | 2.8 | 2.9 | - | V |
Zasilanie podświetlenia Zużycie |
WBL | 224 | 232 | - | mW |
Czas eksploatacji | -- | 30000 | 40000 | -- | godz. |

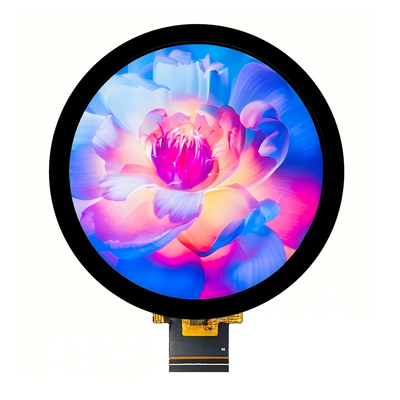

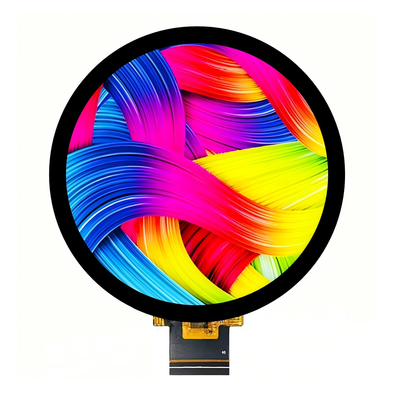

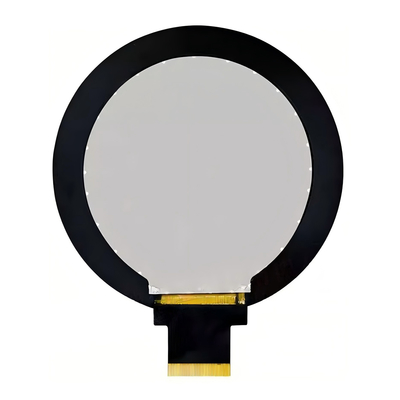

Obraz produktu
