Szczegóły Produktu:
|
Typ wyświetlacza: | 20 znaków x 4 linie STN LCD | napięcie: | 3,0 V ± 0,2 V (niskie zużycie energii) |
---|---|---|---|
Kierunek patrzenia: | Godzina szósta | Interfejsy: | 8-bitowa MPU równoległa |
Układ scalony sterownika: | SPLC780D lub równoważny (klasa przemysłowa) | Podświetlenie: | Żółta zielona dioda LED (100 cd/m². |
Temperatura robocza: | -20°C do +70°C | Wymiar: | 98 (l) x 60 (w) x 13,2 (t) |
obszar wyświetlania: | 77 (l) * 25.2 (w) | Dostosowanie kontrastu: | Vo Pin (łatwe strojenie) |
Obowiązek/uprzedzenie: | 1/16 obowiązek, 1/5 stronniczość | Ochrona ESD: | ± 8 kV powietrza / ± 4 kV kontakt (solidny) |
Niezawodność: | Testowane MIL-STD-105E (trwałość przemysłowa) | Zgodność: | ROHS, zasięg, dyrektywy UE |
Podkreślić: | STN Moduł LCD 20x4 znaków,Moduł LCD 20x4 żółto-zielony |
Profesjonalny ekran LCD 20x4 dla systemów przemysłowych i wbudowanych
SFBM2004HX-A-Y to wysokiej niezawodności moduł LCD 20×4, zaprojektowany do wymagających zastosowań w automatyce, urządzeniach medycznych i sprzęcie laboratoryjnym.Działanie przy napięciu 3V przy bardzo niskim zużyciu energii (0.15mA typ.), zapewnia wyjątkową wydajność w zakresie temperatur przemysłowych (od -20°C do +70°C).
Kluczowe zalety techniczne
Specyfikacje techniczne Deep Dive
Zgodność i długowieczność
Dla inżynierów projektowych
Pobierz schematy pin-out, formy fal czasowych (strona 9) i tabele mapowania DDRAM w pełnej arkuszy danych. Kompatybilny z MCU ARM, PIC i AVR.
Wymiary mechaniczne
Specyfikacje
Pozycja | Wartość standardowa |
Typ wyświetlacza | 20 znaków, 4 wiersze. |
Rodzaj LCD | STN ((Y-G), POZYTYWNY, TRANSMISSIVE |
Stan kierowcy | Moduł LCD: 1/16Duty, 1/5Bias |
Kierunek widzenia | 6 godziny |
Typ podświetlenia | Żółty Zielony |
Interfejs | 8-bitowy interfejs MPU |
System sterowania | SPLC780D |
Maksymalne ratingi bezwzględne
Pozycja | Symbol | Warunki | Min. | Max, proszę. | Jednostka |
Napięcie zasilania systemu | VDD | - | - 0.3 | 5.5 | V |
Napięcie zasilania sterownika LCD | VLCD | - | 4.0 | 5.0 | V |
Napięcie wejściowe | Numer pojazdu | - | - 0.3 | 5.5 | V |
Temperatura pracy | TOP | - | -20 | 70 | °C |
Temperatura przechowywania | TST | - | - 30 | 80 | °C |
Wilgotność w magazynie | HD | Ta < 40 °C | 20 | 80 | % RH |
Charakterystyka elektryczna prądu stałego
Pozycja | Symbol | Warunki | Min. | Typowy. | Max, proszę. | Jednostka |
Napięcie zasilania logicznego | VDD | - | 2.8 | 3.0 | 3.5 | V |
Wysokie napięcie wejściowe | HIV | - | 2.2 | - | 5.0 | V |
Wprowadzenie niskiego napięcia | VIL | - | 0 | - | 0.6 | V |
Wysokie napięcie | VOH | - | 2.4 | - | 5.0 | V |
Wyjście niskiego napięcia | VOL | - | 0 | - | 0.4 | V |
Charakterystyka podświetlenia
Pozycja | Symbol | Warunki | Min. | Typowy. | Max, proszę. | Jednostka |
Włókno przednie | Vf | If=30mA | 2.9 | 3.0 | 3.1 | V |
Prąd odwrotny | Nie. | Jeśli=5v | 5 | uA | ||
Średnia jasność | IV | If=30mA | 100 | cd/m2 | ||
Jednorodność | Δ% | IVMin / IVMax *100% | 75 | - | - | % |
Kolor | Y-G |

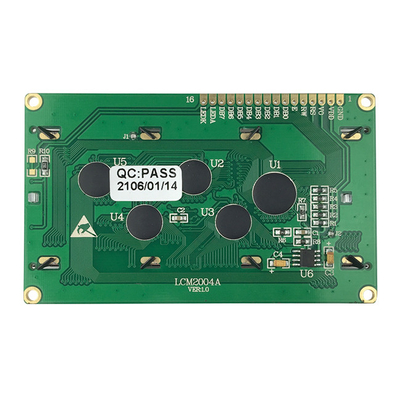

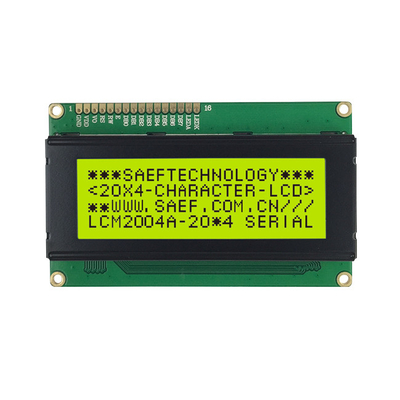

Obraz produktu

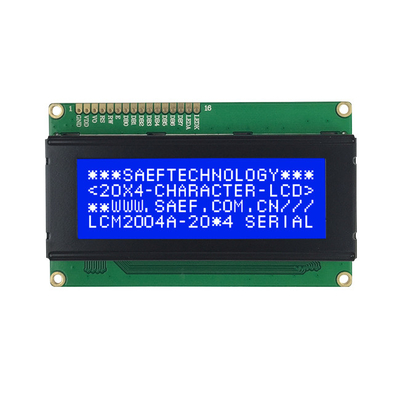

STN Modu niebieskiego
