Szczegóły Produktu:
|
| Rozmiar wyświetlacza: | 1,09-calowy okólnik | Rozstrzygnięcie: | 240 × 240 pikseli |
|---|---|---|---|
| interfejs: | SPI 4-Wire (SCL/SDA/CS/RS) | Głębokość koloru: | 262 tys. kolorów |
| Układ scalony sterownika: | GC9A01 (wbudowany gram) | Kąt widzenia: | 85 ° wszystkie kierunki |
| Luminancja powierzchni: | 400 cd/m² | Temperatura robocza: | -20°C do +70°C |
| Temperatura przechowywania.: | -30°C do +80°C | Napięcie robocze: | Logika: 1.65-3.3 V (Iovcc) |
| Czas odpowiedzi: | 30 ms (TR+TF typowe) | Zgodność: | Zasięg, rohs i halogenowy |
1,09" okrągły moduł LCD TFT zaprojektowany do automatyzacji przemysłowej, urządzeń medycznych i systemów IoT. Rozwiązuje krytyczne wyzwania projektowe:
Idealny do zastąpienia OLED w ograniczonych przestrzeni i aplikacjach HMI o wysokiej niezawodności.
Krytyczne specyfikacje techniczne
| Kategoria | Parametry | Min. | Typowy. | Max, proszę. | Jednostka/warunki |
|---|---|---|---|---|---|
| Elektryczne | napięcie logiczne (IOVCC) | 1.65 | 3.3 | 3.3 | V (± 10%) |
| Napęd analogowy (VCI) | 2.5 | 2.8 | 3.3 | V | |
| Prąd snu | - | < 10 | - | μA (VDD=3,3V) | |
| Optyczne | Światłość | 400 | 450 | - | cd/m2 (LED=40mA) |
| Wskaźnik kontrastu | 800 | 1000 | - | (Mroczny Pokój) | |
| Czas reakcji (GtG) | - | 30 | 35 | ms (25°C) | |
| Niezawodność | Ochrona ESD | ±4kV | ± 8 kV | - | (IEC 61000-4-2) |
| Odporność na wibracje | - | - | 1.2 | Grm (10 ̊55 Hz) | |
| Długość życia diody LED (L70) | - | 25 tysięcy. | - | Godziny (Ta=25°C) |
Zalety konkurencyjne
Sterowniki zerowego kodu: biblioteki Arduino/STM32 HAL skracają czas rozwoju o 2 tygodnie.
Dynamiczne sterowanie mocą: przyciemnianie PWM (100Hz1KHz) obniża moc w stanie gotowości o 37% w porównaniu z konkurentami.
Powierzchnia odporna na działanie chemiczne: odporna na środki dezynfekujące (zgodna z normą EN 60601-1).
Projekt anty-strzałowy: obudowa 30,59×32,98 mm z otworami montażowymi.
Optymalizacja pikseli okrągłego: dedykowana korekcja γ (ΔE<2,5 na krawędziach).
85° Widok we wszystkich kierunkach: CR>10 w pozycjach 12/3/6/9 zegarów.
| Przemysł | Przykłady zastosowania | Kluczowa wartość |
|---|---|---|
| Medyczne | Przenośne oksymetry pulsowe | Początek na zimno w temperaturze -20°C, powierzchnia przeciwdrobnoustrojowa |
| Przemysłowe IoT | Inteligentne deski rozdzielcze liczników | EMI-immun SPI (stabilny @ 30V/m) |
| Konsument | Śledzące fitness premium | 0.5 mm ramy, 400 nit widoczność światła słonecznego |
▸ Bezpieczeństwo: EN 62368-1 (CE), FCC część 15B
▸ Materiały: RoHS 2011/65/UE, REACH Załącznik XVII
▸ Opakowanie: ISTA 1A odporne na wstrząsy, ≤0,5% wad (AQL 0,65)
Dlaczego inżynierowie wybierają SFTO109JY-7337AN
* "Rozwiązuje integrację okrągłego wyświetlacza w urządzeniach medycznych z precyzyjnym sterowaniem SPI i możliwością zimnego uruchamiania w temperaturze -20 °C. sterownik GC9A01 eliminuje koszty pamięci RAM zewnętrznej".*
Zespół projektowania systemów wbudowanych, Monachium
Wymiary obrysów mechanicznych
![]()
Specyfikacja ogólna
| Pozycje | Specyfikacja | Jednostka |
| Element napędowy | a-Si TFT | - |
| Wielkość zarysu LCM | 300,59 (H) x 32,98 (V) | mm |
| Obszar aktywny | 270,79 (H) x 27,79 (V) | mm |
| Liczba pikseli | 240 ((H) X240 ((V) | pixelów |
| Układ pikseli | RGB Pas pionowy | - |
| Wskaźnik pikseli | 0.1158 x 0.1158 | mm |
| Wyświetlanie koloru | 262k | kolor |
| Kierunek widzenia | Wszystkie | - |
| Kontroler / kierowca | GC9A01 | - |
| Interfejs danych | SPI 4W | - |
| Podświetlenie | 2 białe diody LED | - |
| Waga | TBD | g |
Maksymalne ratingi bezwzględne
| Charakterystyka | Symbol | Min. | Rodzaj | Max, proszę. |
Uniwersytet t |
|
Napięcie zasilania |
IOVCC | - 0.3 | - | 4.6 | V |
| VCI | - 0.3 | - | 4.6 | V | |
| Wrota TFT Włączone napięcie | VGH | - 0.3 | - | 27 | V |
| TFT Gate Off napięcie | VGL | - 0.3 | - | 27 | V |
| Prąd prądu do przodu | Jeżeli | - | 40 | mA | |
| Temperatura pracy | TOPR | -20 | +70 | °C | |
| Temperatura przechowywania | TSTG | - 30 | +80 | °C | |
| wilgotność | RH | - | 90 | % |
Charakterystyka prądu stałego
| Charakterystyka |
Sym bol |
Min. | Typowy. | Max, proszę. | Jednostka | Uwaga: |
| Napięcie zasilania 1 |
IOVC C |
1.65 | 1.8 | 3.3 | V | |
| Napięcie zasilania 2 | VCI | 2.5 | 2.8 | 3.3 | V | |
| Wielki napięcie sterownika bramy | VGH | 12 | - | 13 | V | |
| Kierowca bramy niskiego napięcia | VGL | -11 | - | -18 lat. | V | |
|
Obecne zużycie |
IDD | - | TBD | - | mA | Tryb normalny |
|
IDD-SL EEP |
TBD | uA | Tryb uśpienia | |||
| Napięcie wejściowe | VIL | GND | - | 0.3IOVCC | V |
IOVCC = 1,65 3.3 |
| Napięcie wejściowe | HIV | 0.7IOVCC | - | IOVCC | V | |
| Napięcie wyjściowe | VoL | GND | - | 0.2IOVCC | V | IOL= 1mA |
| Napięcie wyjściowe | VoH | 0.8IOVCC | - | IOVCC | V | IOH=-1mA |
Charakterystyka jednostki oświetlenia tylnego
| Charakterystyka | Symbol | Warunki | Min. | Rodzaj | Max, proszę. | Jednostka |
| Włókno przednie | Vf | IL=40mA | - | 2.8 | 3.0 | V |
| Prąd prądowy | IL | - | 40 | - | mA | |
| Światłość | Lv | IL=40mA | - | 450 | - Tak. | cd/m2 |
| Czas trwania diody | - | IL=40mA | 20,000 | 25,000 | - Tak. | Kr. |

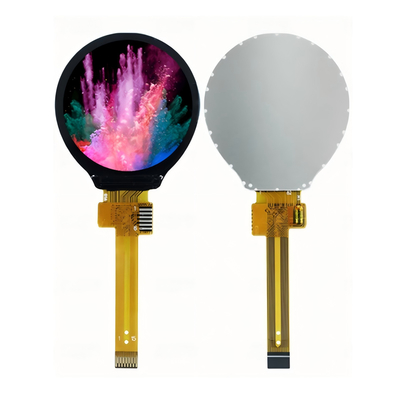

Obraz produktu
![]()
![]()
