Szczegóły Produktu:
|
| Produkt: | 3.5 cali wyświetlacz TFT | Rozstrzygnięcie: | 320*240 kropek |
|---|---|---|---|
| Ekran dotykowy: | Rezystancyjny panel dotykowy (opcjonalnie CTP) | Wymiary szkła nakrywkowego: | Dostosowywalne |
| Wymiar zarysu: | 63,9 x 76,9 x 4,45 mm | Kierunek patrzenia: | 6:00 |
| interfejs: | RGB | Kod PIN: | 54 piny |
| Połączenie: | ZIF | Luminancja powierzchni: | 350 - 700 cd/m2 (nity) |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 3,5-calowy wyświetlacz TFT QVGA SAEF,3 |
||
** Pobierz arkusz danych **
SF-TC350M-9268A1-T Specyfikacja.pdf
SF-TC350M-9268A1-N Specyfikacja.pdf
TFT LCD 3,5 cali QVGA 320x240 HX8238 Shield Display RGB Interface LED Backlight Screen
Moduł wyświetlania TFT LCD 3,5 cala, 3,5" QVGA
SF-TC350M-9268A1-Tjest 3,5 cali diagonalnie pełnobarwny wyświetlacz QVGA 320x240 TFT LCD. jest łatwo sterowany przez MCU. Ten 3,5 "TFT LCD z ekranem dotykowym może być stosowany w systemach wbudowanych, urządzeniach przemysłowych,urządzenia zabezpieczające i przenośne, które wymagają wysokiej jakości i kolorowego obrazu. Wspiera interfejs RGB. Dla łatwego połączenia z gospodarzem, FFC / FPC tail mates z łatwo dostępnymi gniazdkami ZIF.
SF-TC350M-9268A1-T jest rodzajem standardowego modułu wyświetlania TFT LCD 3.5, jestW pełni kompatybilny z wyświetlaczem WINSTAR 3,5 cali TFT WF35LTIACDNN0, WF35LTIACDNG0.SF-TC350M-9268A1-T ma wiele opcjonalnych konstrukcji ze względu na różne środowisko aplikacyjne. obsługuje testy EMI i testy niezawodności, z panelem dotykowym o rezystywnym działaniu i bez niego,z lub bez pojemnościowego ekranu dotykowego, większa jasność do 700 nitów.
| Produkt: | 3.5 cali wyświetlacz TFT | Rozstrzygnięcie: | 320*240 kropek |
|---|---|---|---|
| Ekran dotykowy: | Opcjonalny panel dotykowy o odporności | Wymiar szkła pokrywy: | Dostosowywalne |
| Wymiar zarysu: | 630,9 x 76,9 x 4,45 mm | W kierunku widzenia: | 6:00 |
| Interfejs: | RGB | Numer szpilki: | 54 szpilki |
| Połączenie: | Wtykanie | Światłość powierzchni: | 350 - 700 Cd/m2 (nits) |
| Żywotność LED: | 40000 godzin | Zgodność: | Zgodność z przepisami REACH i RoHS |
Moduł wyświetlania TFT LCD 3,5 cala, 3,5 "QVGA TFT
Definicja szpilki:
| Pin NIE. | Symbol | Wpływ/wyjście | Opis |
| 1 | LED-K1 | Ja... | Katodę LED |
| 2 | LED-K2 | Ja... | Katodę LED podłączyć do LED-K1 |
| 3 | LED-A1 | Ja... | Anodę LED |
| 4 | LED-A2 | Ja... | Anodę LED podłączyć do LED-A1 |
| 5 ~ 7 | NC | - | Brak połączenia. |
| 8 | /RESET | Ja... | Zresetować pin |
| 9 | CS | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 10 | SCL | Ja... | Sygnał zegarowy SPI |
| 11 | SDI | Ja... | Pin wejściowy interfejsu SPI |
| 12 | B0 | Ja... | Błękitny sygnał danych (LSB) |
| 13~19 | B1-7 | Ja... | Błękitny sygnał danych |
| 20 | G0 | Ja... | GREEN Sygnał danych ((LSB) |
| 21 ~ 27 | G1-7 | Ja... | GREEN sygnał danych |
| 28 | R0 | Ja... | RED sygnał danych (LSB) |
| 29 do 35 | R1-7 | Ja... | Czerwony sygnał |
| 36 | HSYNC | Ja... | Horyzontalny sygnał synchronizujący |
| 37 | VSYNC | Ja... | Sygnał synchronizacyjny pionowy |
| 38 | DOTCLK | Ja... | Sygnał zegara do próbki każdej daty |
| 39 ~ 40 | NC | - | Brak połączenia. |
| 41 | VDD | Ja... | Źródło zasilania +2,8V |
| 42 | VDDIO | Ja... | 1.8V~2.8V Źródło mocy |
| 43 | YU | Ja... | Pin panelu dotykowego |
| 44 | XL | Ja... | Pin panelu dotykowego |
| 45 | YD | Ja... | Pin panelu dotykowego |
| 46 | XR | Ja... | Pin panelu dotykowego |
| 47 ~ 51 | NC | - | Nie połączenie |
| 52 | ENABLE | Ja... | Wprowadzanie danych |
| 53~54 | GND | Ja... | Ziemia mocy |

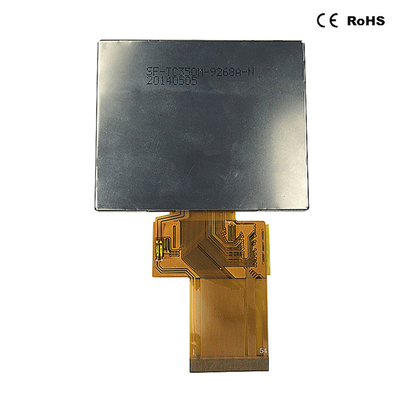

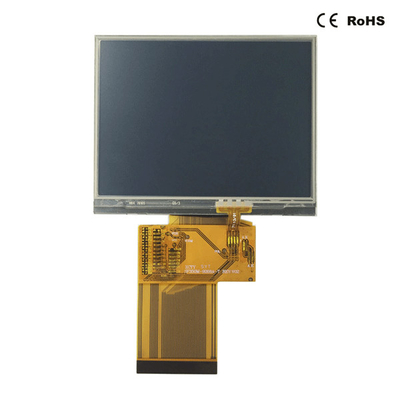

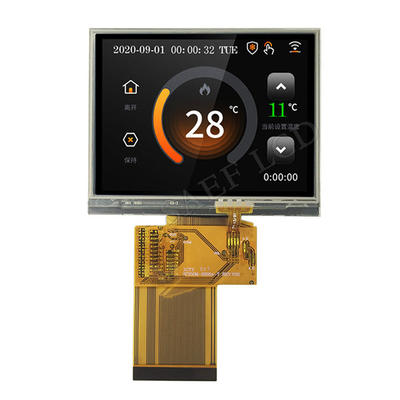

Moduł wyświetlania TFT LCD 3,5 cala, 3,5 "QVGA TFT Real Product Image
