Szczegóły Produktu:
|
| Kluczowe słowa: | 7-calowy moduł wyświetlacza dotykowego TFT | Ekran dotykowy: | Rezystancyjny panel dotykowy |
|---|---|---|---|
| Rozstrzygnięcie: | 800*480 | szklana pokrywa: | ODM |
| interfejs: | RGB | Luminancja powierzchni: | 300 cd/m2 |
| Żywotność diody LED: | 40 000 godzin | Szpilki: | 40 |
| Panel sterowania: | Z | Kierunek patrzenia: | Godzina szósta |
| Podkreślić: | 7-calowy przemysłowy wyświetlacz TFT,przemysłowy wyświetlacz TFT RGB,ekran dotykowy 800x480 |
||
7" ekran dotykowy 40 pin 800x480 wyświetlacz TFT Interfejs RGB z wprowadzeniem produktu RTP
SF-TC700I-9239D-Tjest 7" TFT-LCD z modułem wyświetlania ekranu dotykowego RTP, wykonany z rozdzielczości WVGA 800x480 kropek. Ten 7" TFT moduł wyświetlania ekranu dotykowego LCD może być łatwo sterowany przez MCU takie jak 8051, PIC, AVR,ARDUINO i ARMMoże być stosowany w systemach osadzonych, automatyce, GPS, sprzęcie medycznym, urządzeniach przemysłowych, sprzęcie bezpieczeństwa, które wymagają wyświetlenia TFT w wysokiej jakości i kolorowym obrazie.
SF-TC700I-9239D-TModuł może działać w temperaturze od -20°C do +70°C; jego temperatury przechowywania wahają się od -30°C do +80°C.
SF-TC700I-9239D-T jest w pełni kompatybilny z modelem Innolux AT070TN83.
| Kluczowe słowa: | 7-calowy moduł wyświetlacza dotykowego TFT | Ekran dotykowy: | Panel dotykowy oporowy |
|---|---|---|---|
| Rozstrzygnięcie: | 800*480 | Wymiar szkła pokrywy: | ODM |
| Interfejs: | RGB | Światłość powierzchni: | 280 Cd/m2 |
| Żywotność LED: | 40000 godzin | Wyroby: | 40 |
| Płyty sterujące: | Z | W kierunku widzenia: | O szóstej |
7-calowy moduł wyświetlacza dotykowego RGB TFTRysunek
![]()
![]()
Definicja szpilki
| Numer PIN. | Symbol | Wpływ/wyjście | Funkcja |
| 1 | VLED | P | Zasilanie dla sterownika LED |
| 2 | VLED | P | Zasilanie dla sterownika LED |
| 3 | ADJ | Ja... | Ustawić jasność LED z PWM Pulse |
| 4 | GLED | P | Ziemia dla obwodu LED |
| 5 | GLED | P | Ziemia dla obwodu LED |
| 6 | Wpływ | P | Zasilanie obwodów cyfrowych |
| 7 | Wpływ | P | Zasilanie obwodów cyfrowych |
| 8 | Moduł | Ja... | sterowanie trybem DE lub HV |
| 9 | DE | Ja... | Włączanie danych |
| 10 | VS | Ja... | Wprowadzenie sygnału Vsync |
| 11 | HS | Ja... | Wprowadzenie sygnału Hsync |
| 12 | GND | P | Ziemia silnikowa |
| 13 | B5 | Ja... | Wprowadzenie danych niebieskiego koloru (MSB) |
| 14 | B4 | Ja... | Wprowadzenie danych w kolorze niebieskim |
| 15 | B3 | Ja... | Wprowadzenie danych w kolorze niebieskim |
| 16 | GND | P | Ziemia silnikowa |
| 17 | B2 | Ja... | Wprowadzenie danych w kolorze niebieskim |
| 18 | B1 | Ja... | Wprowadzenie danych w kolorze niebieskim |
| 19 | B0 | Ja... | Niebieski wpis danych (LSB) |
| 20 | GND | P | Ziemia silnikowa |
| 21 | G5 | Ja... | Wprowadzenie zielonych danych (MSB) |
| 22 | G4 | Ja... | Wprowadzenie zielonych danych |
| 23 | G3 | Ja... | Wprowadzenie zielonych danych |
| 24 | GND | P | Ziemia silnikowa |
| 25 | G2 | Ja... | Wprowadzenie zielonych danych |
| 26 | G1 | Ja... | Wprowadzenie zielonych danych |
| 27 | G0 | Ja... | Wprowadzenie zielonych danych (LSB) |
| 28 | GND | P | Ziemia silnikowa |
| 29 | R5 | Ja... | Wprowadzenie danych w kolorze czerwonym (MSB) |
| 30 | R4 | Ja... | Wprowadzenie danych w kolorze czerwonym |
| 31 | R3 | Ja... | Wprowadzenie danych w kolorze czerwonym |
| 32 | GND | P | Ziemia silnikowa |
| 33 | R2 | Ja... | Wprowadzenie danych w kolorze czerwonym |
| 34 | R1 | Ja... | Wprowadzenie danych w kolorze czerwonym |
| 35 | R0 | Ja... | Wprowadzenie danych w kolorze czerwonym (LSB) |
| 36 | GND | P | Ziemia silnikowa |
| 37 | DCLK | Ja... | Przykład zegara |
| 38 | GND | P | Ziemia silnikowa |
| 39 | L/R | Ja... | Wybierz kierunek skanowania w lewo lub w prawo |
| 40 | U/D | Ja... | Wybierz kierunek skanowania w górę lub w dół |
Typowe warunki eksploatacji
| Pozycja | Symbol | Wartości | Jednostka | ||
| Min. | Typowy. | Max, proszę. | |||
| Napięcie zasilania | Wpływ | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| Icc | - | 250 | 300 | mA | |
| Konsumpcja bieżąca | ILED | - | 500 | 550 | mA |
| Logika wejścia wysokie napięcie | HIV | 0.7VCC | - | Wpływ | V |
| Logika wejścia niskie napięcie | VIL | 0 | - | 0.3VCC | V |
| Czas trwania diody | - | 40,000 | - | - | Kr. |
Specyfikacje optyczne
| Pozycja | Symbol | Warunki | Wartości | Jednostka | ||
| Min. | Typowy. | Max, proszę. | ||||
| kąt widzenia (CR ≥ 10) | θL | Φ=180° ((9 godziny) | 60 | 70 | - | stopień |
| θR | Φ=0°(3 godziny) | 60 | 70 | - | ||
| θT | Φ=90° ((12 godzin) | 40 | 50 | - | ||
| θB | Φ=270° ((6 godziny) | 60 | 70 | - | ||
| Czas reakcji | Tony | Normalne θ=Φ=0° | - | 10 | 20 | msec |
| Toff | - | 15 | 30 | msec | ||
| Wskaźnik kontrastu | CR | 400 | 500 | - | - | |
| Kolorowość | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| Światłość | L | 250 | 300 | - | cd/m2 | |
| Jednorodność jasności | YU | 70 | 75 | - | % | |

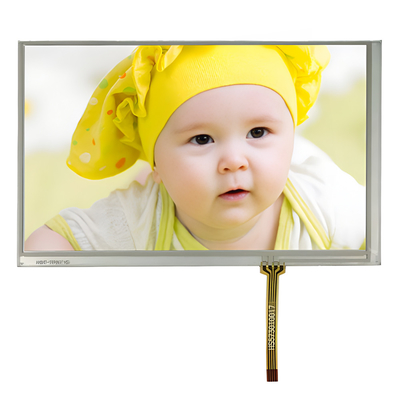

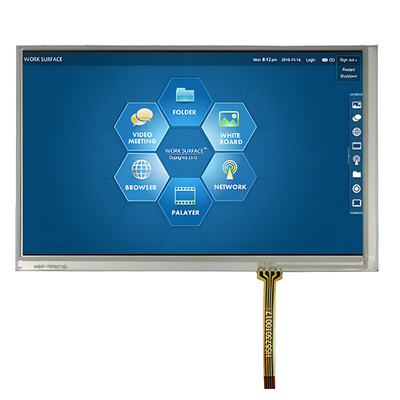

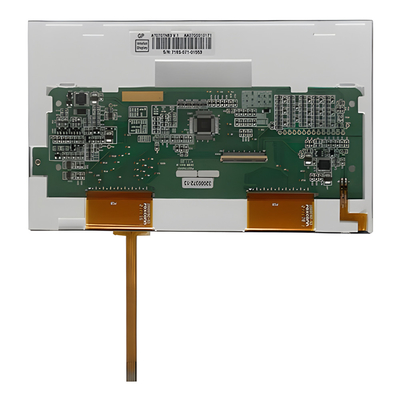

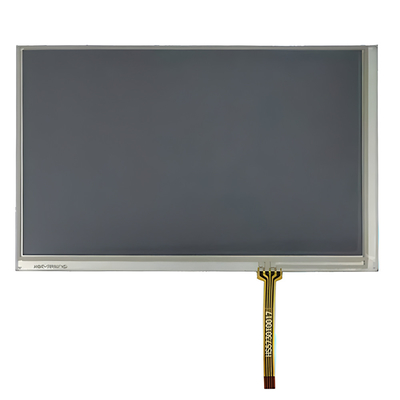

7-calowy moduł wyświetlacza dotykowego RGB TFTObraz produktu
![]()
![]()
![]()
Przewidywany pojemnościowy ekran dotykowy (PCAP)
Technologia dotykowa PCAP (Projected Capacitive Touch) zapewnia szybką i wrażliwą reakcję oraz niezawodność profesjonalną.
Technologia projekcji ekranu dotykowego pojemnościowego jest zaprojektowana do ścisłych zastosowań przemysłowych, medycznych i motoryzacyjnych.który jest zintegrowanym rozwiązaniem wbudowanym, które pomaga uprościć łańcuch dostaw i montaż.
![]()
![]()
Okładka szkłowa:
1kształt: specjalne rozmiary, kształty, obróbki krawędzi, otwory i wycięcia
2Kolor: drukowanie jedwabiu, logo
3Materiał szklany: szkło gorylskie, szkło hartowane, PMMA
4.Oprawy: lustro, AG, AR, AF
Czujnik:
1Materiał czujnika: szkło, film, film+film
2. FPC: Konstrukcja kształtu opcjonalna
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix itp.
4Interfejs: I2C, USB, RS232
![]()
![]()
![]()
![]()
