Szczegóły Produktu:
|
| Słowa kluczowe: | 5,6-calowy wyświetlacz TFT LCD | Ekran dotykowy: | Rezystancyjny panel dotykowy (opcja z CTP) |
|---|---|---|---|
| Rezolucja: | 640x480 | Wymiar szkła pokrywy: | ODM |
| Berło: | RGB | Luminancja powierzchni: | 280 cd/m2 |
| Żywotność LED: | 40 000 godzin | Szpilki: | 40 |
| Kierunek oglądania: | Godzina szósta | Zgodność: | Zgodność z REACH i RoHS |
| Podkreślić: | 40-pinowy 5,6-calowy TFT LCD,RGB 5 |
||
Wyświetlacz TFT Lcd 5,6-calowy interfejs RGB 40-pinowy kolorowy wyświetlacz z rezystancyjnym panelem dotykowym
Moduł wyświetlacza dotykowego TFT RGB o przekątnej 5,6 calaOpis
SAEF SF-TC560I-9270A-Tto 5,6-calowy wyświetlacz TFT-LCD o rozdzielczości 640x480 (640 w poziomie na 480 pikseli w pionie).Ten model obsługuje interfejs RGB;napięcie zasilania (VCC) napędu panelu LCD wynosi od 3,0 V do 3,6 V.SAEF SF-TC560I-9270A-T może być stosowany w systemach wbudowanych, automatyce, GPS, sprzęcie medycznym, urządzeniu przemysłowym, sprzęcie zabezpieczającym, który wymaga wyświetlacza TFT o wysokiej jakości i kolorowym obrazie.
SAEF SF-TC560I-9270A-Tjest wyświetlaczem TFT typu TN-LCD, którego kierunek odwrócenia skali szarości to godzina szósta.o jasności 280 cd/m2 (wartość typowa).Może pracować w temperaturach od -20 ℃ do + 70 ℃;jego temperatury przechowywania wahają się od -30 ℃ do + 80 ℃.SF-TC560I-9270A-Tjest w pełni kompatybilny z modelem InnoluxAT056TN53V.1
| Słowa kluczowe: | 5,6-calowy wyświetlacz TFT LCD | Ekran dotykowy: | Rezystancyjny panel dotykowy (opcja z CTP) |
|---|---|---|---|
| Rezolucja: | 640x480 | Wymiar szkła okładki: | ODM |
| Berło: | RGB | Luminancja powierzchni: | 280 Cd/m2 |
| Żywotność LED: | 40 000 godzin | Przypinki: | 40 |
| Kierunek oglądania: | Godzina szósta | Zgodność: | Zgodność z REACH i RoHS |
Często zadawane pytania:
Q1.Czy mogę zamówić próbkę?
Odp .: Tak, zapraszamy na przykładowe zamówienie do przetestowania i sprawdzenia jakości.Dopuszczalne są próbki mieszane o różnych numerach pozycji.
Q2.A co z czasem realizacji?
O: W przypadku produktów z półki, próbki z magazynu natychmiast.1-1,5 tygodnia na przeróbkę próbki.4-6 tygodni do masowej produkcji.W przypadku produktów projektowanych 2-3 dni na propozycję rysunku licznika;2 tygodnie na wykonanie próbki przy zatwierdzeniu rysunku;5-6 tygodni dla produkcji próbnej/masowej po zatwierdzeniu próbki.
Q3.Czy masz limit MOQ dla próbki i zamówienia produkcyjnego?
O: Niskie MOQ.Dostępne są 3-5 sztuk do sprawdzenia próbki.Produkcja masowa MOQ wynosi zwykle 1K/lot.Obsługujemy ilość mniejszą niż MP MOQ dla zamówienia trail-run/PP-run.
Q4.Jak wysyłasz towary i ile czasu zajmuje dotarcie?
O: Wysyłka przez DHL, UPS, FedEx lub TNT.Dotarcie na miejsce zajmuje 5-7 dni.Wysyłka lotnicza i morska również opcjonalna.
P5.Jak złożyć zamówienie na moduł LCD?
O: Najpierw poinformuj nas o swoich wymaganiach lub aplikacji.
Po drugie Wyceniamy zgodnie z Twoimi wymaganiami lub naszymi sugestiami.
Po trzecie klient potwierdza próbki i składa depozyt na formalne zamówienie.
Po czwarte Organizujemy produkcję.
Q6.Czy mogę wydrukować moje logo na produkcie LCD?
O: Tak.Prosimy o formalne poinformowanie nas na etapie projektowania, a my wykonamy próbki z Twoim logo do Twojego przykładowego testu i zatwierdzenia.Po zatwierdzeniu próbki masowa produkcja będzie postępować zgodnie z zatwierdzonymi próbkami.
P7: Czy oferujecie gwarancję na produkty?
O: Tak, oferujemy roczną gwarancję na nasze produkty.
P8: Jak radzić sobie z wadliwym?
Odp .: Po pierwsze, nasze produkty są produkowane w ścisłym systemie kontroli jakości, a wskaźnik wadliwości będzie mniejszy niż 0,2%.
Po drugie, w okresie gwarancyjnym wyślemy nowe lcd z nowym zamówieniem na małą ilość.W przypadku wadliwych produktów wsadowych naprawimy je i ponownie wyślemy do Ciebie lub omówimy rozwiązanie, w tym ponowne wezwanie zgodnie z rzeczywistą sytuacją.
Moduł wyświetlacza dotykowego TFT RGB o przekątnej 5,6 calaRysunek
| NR PIN | SYMBOL | We/Wy | FUNKCJONOWAĆ |
| 1 | V LED | P | NAPIĘCIE ZASILANIA DLA OBWODU LED |
| 2 | V LED | P | NAPIĘCIE ZASILANIA DLA OBWODU LED |
| 3 | ADJ | I | REGULUJ JASNOŚĆ LED ZA POMOCĄ PULSU PWM |
| 4 | GLED | P | MOC DLA KATODY LED |
| 5 | GLED | P | MOC DLA KATODY LED |
| 6 | VCC | P | NAPIĘCIE ZASILANIA DLA OBWODU CYFROWEGO |
| 7 | VCC | P | NAPIĘCIE ZASILANIA DLA OBWODU CYFROWEGO |
| 8 | TRYB | I | STEROWANIE TRYBEM DE LUB WN |
| 9 | DE | I | WŁĄCZ DANYCH |
| 10 | VS | I | WEJŚCIE SYGNAŁU VSYNC |
| 11 | HS | I | WEJŚCIE SYGNAŁOWE HSYNC |
| 12 | GND | P | MOC UZIEMIAJĄCA |
| 13 | B5 | I | NIEBIESKIE WEJŚCIE DANYCH (MSB) |
| 14 | B4 | I | NIEBIESKIE WPROWADZANIE DANYCH |
| 15 | B3 | I | NIEBIESKIE WPROWADZANIE DANYCH |
| 16 | GND | P | MOC UZIEMIAJĄCA |
| 17 | B2 | I | NIEBIESKIE WPROWADZANIE DANYCH |
| 18 | B1 | I | NIEBIESKIE WPROWADZANIE DANYCH |
| 19 | B0 | I | NIEBIESKIE WEJŚCIE DANYCH (LSB) |
| 20 | GND | P | MOC UZIEMIAJĄCA |
| 21 | G5 | I | ZIELONE WEJŚCIE DANYCH (MSB) |
| 22 | G4 | I | ZIELONE WPROWADZANIE DANYCH |
| 23 | G3 | I | ZIELONE WPROWADZANIE DANYCH |
| 24 | GND | P | MOC UZIEMIAJĄCA |
| 25 | G2 | I | ZIELONE WPROWADZANIE DANYCH |
| 26 | G1 | I | ZIELONE WPROWADZANIE DANYCH |
| 27 | G0 | I | ZIELONE WEJŚCIE DANYCH (LSB) |
| 28 | GND | P | MOC UZIEMIAJĄCA |
| 29 | R5 | I | CZERWONE WEJŚCIE DANYCH (MSB) |
| 30 | R4 | I | CZERWONE WPROWADZANIE DANYCH |
| 31 | R3 | I | CZERWONE WPROWADZANIE DANYCH |
| 32 | GND | P | MOC UZIEMIAJĄCA |
| 33 | R2 | I | CZERWONE WPROWADZANIE DANYCH |
| 34 | R1 | I | CZERWONE WPROWADZANIE DANYCH |
| 35 | R0 | I | CZERWONE WEJŚCIE DANYCH (LSB) |
| 36 | GND | P | MOC UZIEMIAJĄCA |
| 37 | DCLK | I | ZEGAR DANYCH |
| 38 | GND | P | MOC UZIEMIAJĄCA |
| 39 | L/P | I | WYBIERZ KIERUNEK SKANOWANIA OD LEWEJ DO PRAWEJ |
| 40 | U/D | I | WYBIERZ KIERUNEK SKANOWANIA W GÓRĘ LUB W DÓŁ |

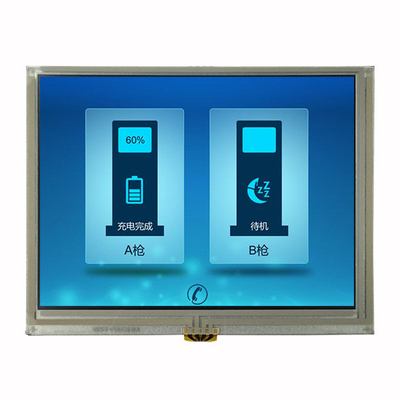

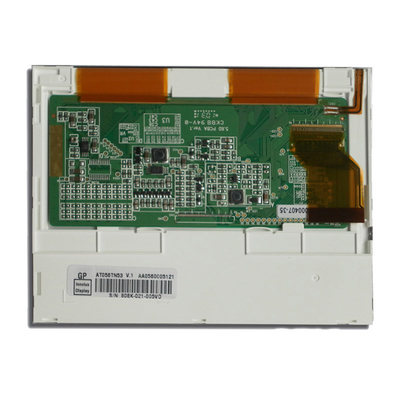

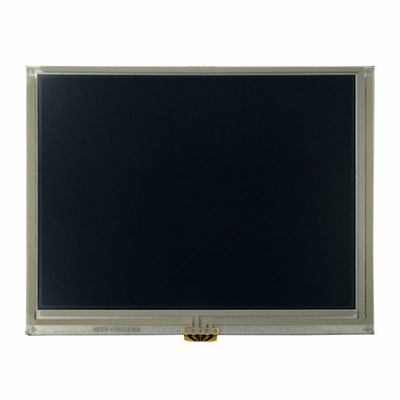

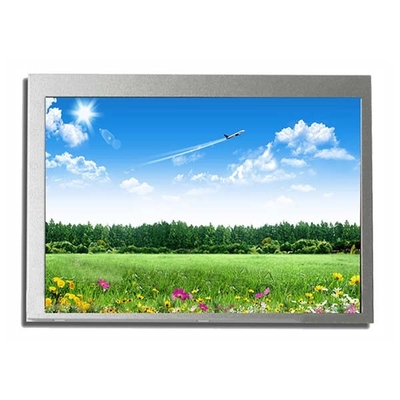

Moduł wyświetlacza dotykowego TFT RGB o przekątnej 5,6 calaPrawdziwy obraz produktu!
Wyszukiwane słowo kluczowe: tft 5,6", 5,6 tft lcd, 5,6-calowy tft lcd, 5,7-calowy tft lcd, tft lcd 5,6, 5,6-wyświetlacz tft, 5,6-calowy wyświetlacz tft, 5,6-calowy wyświetlacz tft, wyświetlacz tft 5,6 cala, wyświetlacz tft 5,6", 5,6 calowy wyświetlacz lcd tft
