Szczegóły Produktu:
|
| Produkt: | 3.5 cali wyświetlacz TFT | Rozstrzygnięcie: | 320x480 pikseli |
|---|---|---|---|
| Kod PIN: | 45 szpilek | interfejs: | Interfejs MCU +RGB |
| Wym. konturu: | 54,9 x 82,94 x 2,1 (mm) | Kierunek patrzenia: | godzina 12 |
| Ekran dotykowy: | bez ekranu dotykowego | Układ scalony sterownika: | ST7796S |
| Połączenie: | Wtykanie | Luminancja powierzchni: | 300 cd/m2 |
| Temperatura robocza: | -20℃ do +70℃ | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 3,5-calowy wyświetlacz modułu TFT LCD,wyświetlacz modułu TFT LCD ST7796S |
||
W odniesieniu do tego przedmiotu SF-TC350H-8417A-N
3.5-calowy wyświetlacz modułu TFT LCD klasy przemysłowej z rozdzielczością macierzy kropkowej 320x480, wyposażony w sterownik ST7796S IC, jest wysokiej jakości rozwiązaniem wyświetlania zaprojektowanym dla przednich ekranów inteligentnych urządzeń.Cechy tego monitora są następujące::
Kontrast: Ekrany TFT LCD klasy przemysłowej mają zazwyczaj wysoki kontrast, aby zapewnić warstwowanie obrazów i żywość kolorów.
Interfejs: W celu zaspokojenia potrzeb różnych systemów można zapewnić wiele opcji interfejsu, takich jak interfejs RGB, LVDS itp.
Dostosowane usługi: W oparciu o potrzeby klienta, można zapewnić dostosowane usługi, w tym rozmiar, rozdzielczość, interfejs i funkcjonalność.
Trwałość: Komponenty klasy przemysłowej są stosowane w celu zapewnienia długotrwałej stabilności i trwałości wyświetlacza, nadającego się do ciągłej pracy przez 24 godziny na dobę.
Ten monitor jest idealnym rozwiązaniem wyświetlania dla zastosowań przemysłowych i handlowych ze względu na wysoką rozdzielczość, wysoką jasność, wysoki kontrast i trwałość klasy przemysłowej.
Cechy
| Produkt: | 3.5 cali wyświetlacz TFT | Rozstrzygnięcie: | 320x480 pikseli |
|---|---|---|---|
| Numer szpilki: | 45 szpilów | Interfejs: | Interfejs MCU + RGB |
| Opis: | 54.9x82.94x2.1 mm | W kierunku widzenia: | Dwanaście. |
| Ekran dotykowy: | Bez ekranu dotykowego | System sterowania: | ST7796S |
| Połączenie: | Wtykanie | Światłość powierzchni: | 300 Cd/m2 |
| Temperatura pracy: | -20°C do +70°C | Zgodność: | Zgodność z przepisami REACH i RoHS |
Rysunek mechaniczny
Definicja pin interfejsu
|
- Nie, nie. |
Nazwa kodu PIN |
Wpływ/wyjście |
Opis |
|
1-6 |
K1-K6 |
O |
Katodę LED |
|
7 |
A |
O |
Anodę LED |
|
8 |
GND |
Ja... |
Powierzchnia |
|
9-10 |
Wpływ |
Ja... |
Zasilanie 2,8 V |
|
11 |
NC |
- |
Otwórz |
|
12 |
CS |
Ja... |
Pin wejściowy dla sygnału wyboru chipa |
|
13 |
RS |
Ja... |
Zarejestruj wybrany sygnał |
|
14 |
WR |
Ja... |
Wpisz sygnał stroboskopiczny |
|
15 |
R & D |
Ja... |
Odczytywanie sygnału strobowego |
|
16 |
SDA |
Ja... |
Pin wejściowy interfejsu SPI |
|
17 |
SDO |
Ja... |
SPI Interfejs wyjściowy Pin |
|
18-35 lat |
DB0-DB17 |
Wpływ/wyjście |
Wyświetlanie danych I/O |
|
36 |
DE |
Ja... |
Wprowadzanie danych |
|
37 |
DCLK |
Ja... |
Sygnał zegara do próbki każdej daty |
|
38 |
HSYNC |
Ja... |
Horyzontalny sygnał synchronizujący |
|
39 |
GND |
Ja... |
Powierzchnia |
|
40 |
VSYNC |
Ja... |
Sygnał synchronizacyjny pionowy |
|
41 |
Zresetowanie |
Ja... |
Sygnał wejściowy LCM Reset |
|
42-44 |
IM2-IM0 |
Ja... |
Wybierz tryb interfejsu MCU. |
|
45 |
GND |
Ja... |
Powierzchnia |
Maksymalna granica bezwzględna
|
Pozycja |
Symbol |
Wartość |
Jednostka |
|
Napięcie zasilania logicznego |
VDD |
0.3~4.6 |
V |
|
Napięcie wejściowe |
Wino |
VDD+0.3 |
V |
|
Temperatura pracy |
Topr |
-20 do 70 |
°C |
|
Temperatura przechowywania |
Tstg |
-30 do 80 |
°C |
Charakterystyka prądu stałego
|
Pozycja |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
Warunki badania |
|
Napięcie robocze |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Prąd zasilający |
IDD |
- |
- |
5 |
mA |
VDD=2,8V, Ta=25°C |
|
Napięcie wejściowe |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Prąd przecieku wejściowego |
IIL |
- Jeden.0 |
- |
1.0 |
mA |
VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
|
Pozycja |
Symbol |
Min. |
TYP |
Max. |
Zjednoczenie |
Badanie Warunki |
|
Napięcie zasilania |
Vf |
- |
3.2 |
3.4 |
V |
Jeśli= 140mA |
|
Prąd zasilający |
Jeśli |
- |
140 |
- |
mA |
- |
|
Wsteczne napięcie |
Vr |
- |
- |
5 |
V |
- |
|
Rozpraszanie mocy |
Pd |
- |
- |
- |
mW |
- |
|
Intensywność światła dla LCM |
- |
|
300 |
- |
Cd/m2 |
Jeśli= 140 mA |
|
Jednorodność dla LCM |
- |
- |
- |
- |
% |
If=140 mA |
|
Kolor podświetlenia |
Biały |
|||||

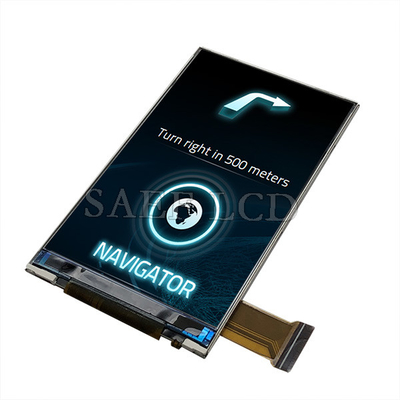

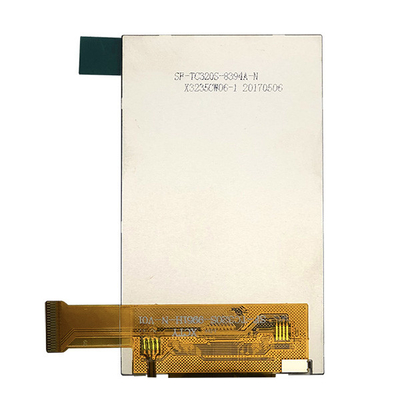

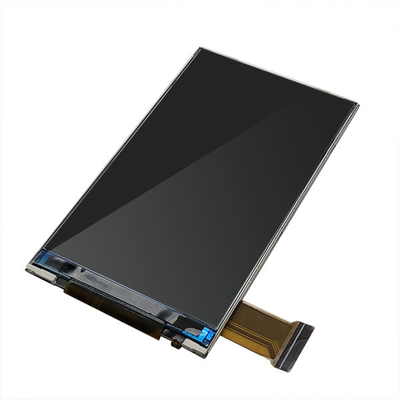

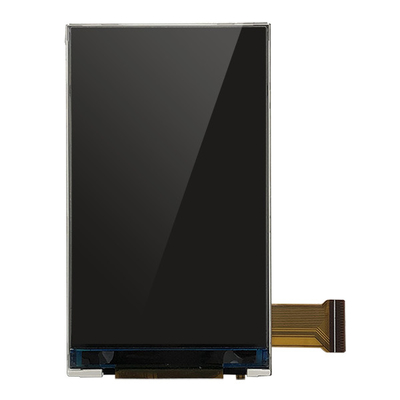

Obraz produktu
