Szczegóły Produktu:
|
| Produkt: | TFT 2,3-calowy QVGA | Rozstrzygnięcie: | 320x240 punktów |
|---|---|---|---|
| interfejs: | MCU 16 bitów | Ekran dotykowy: | bez dotyku (opcjonalnie rezystywny i PCAP Touch) |
| Wymiar zarysu: | 500,80x45,6x2,35 mm | Kierunek patrzenia: | godzina 12 |
| Kod PIN: | 36 pinów | Połączenie: | Pasek skrótów (konfigurowalny) |
| Luminancja powierzchni: | 250 cd/m2 (wykonalne) | Temperatura robocza: | -20℃ do +70℃ |
| DOŻYWOTNI: | 40000 godz | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Przemysłowy wyświetlacz TFT 3,2 V,36-pinowy przemysłowy wyświetlacz TFT |
||
SF-TC230T-8088A-N SPECIFIKACJA 2014-10-20.pdf
2.3" ILI9342C Przemysłowy wyświetlacz TFT 320x240 MCU Interfejs 36 pinów 3.2V 12 O'clock Wprowadzenie produktu
SAEF TECHNOLOGY SF-TC230T-8088A-N TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceModuł ten składa się z modułu TFT LCD, obwodu sterownika i jednostki podświetlenia.3 ′′ zawiera 320 (RGB) X 240 kropek (320 poziomych przez 240 pixelów pionowych). i może wyświetlać do 262k kolorów. Model SF-TC230T-8088A-N TFT LCD obsługuje interfejs MCU; napięcie zasilania (VCC) panela LCD napędowego wynosi od 2,6V do 3,4V. Typowa wartość wynosi 3,2V.
SF-TC230T-8088A-N może pracować w temperaturze od -20°C do +70°C; jego temperatury przechowywania wahają się od -30°C do +80°C. Jest doskonały do automatyki, GPS, sprzętu medycznego, urządzeń przemysłowych,Sprzęt ochronny towary białe, inteligentne aplikacje domowe, system IoT, wyposażenie samochodowe, pulpit samochodowy, dźwięk samochodowy, zegar samochodowy, system wyświetlania drzwi samochodowych, jonizator wody, który wymaga wyświetlenia TFT w wysokiej jakości i kolorowym obrazie.
| Produkt: | TFT 2,3-calowy QVGA |
| Rozstrzygnięcie: | 320X240 kropek |
| Interfejs: | MCU 16 bitów |
| Wymiar zarysu: | 50.80x45.6x2.35 mm |
| Numer szpilki: | 36 szpilów |
| Światłość powierzchni: | 250 Cd/m2 (wykonalne) |
| Czas trwania: | 40000 godzin |
| Ekran dotykowy: | Bez dotyku (opcjonalnie rezystywny i PCAP touch) |
| W kierunku widzenia: | Dwanaście. |
| Połączenie: | Hotbar (przystosowany) |
| Temperatura pracy: | -20°C do +70°C |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
2.3" ILI9342C Przemysłowy wyświetlacz TFT 320x240 MCU Interfejs 36 pinów 3.2V 12 O'clock Rysunek produktu

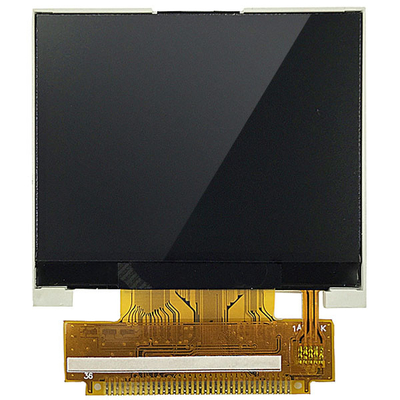

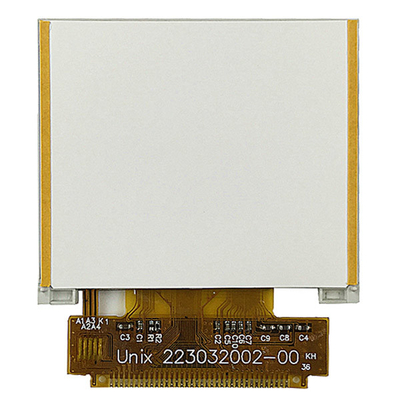

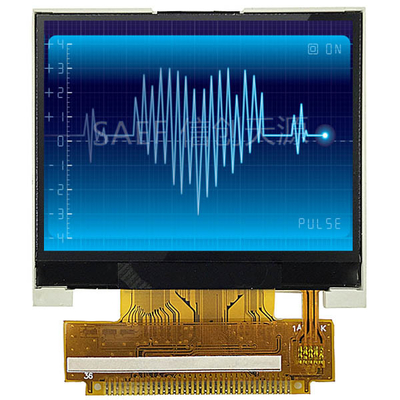

2.3" ILI9342C Przemysłowy wyświetlacz TFT 320x240 MCU Interfejs 36 pinów 3.2V 12 O'clock Obraz produktu
Zakłady produkcyjne i certyfikacje
Przewidywany pojemnościowy ekran dotykowy (PCAP)
Technologia dotykowa PCAP (Projected Capacitive Touch) zapewnia szybką i wrażliwą reakcję oraz niezawodność profesjonalną.
Technologia projekcji ekranu dotykowego pojemnościowego jest zaprojektowana do ścisłych zastosowań przemysłowych, medycznych i motoryzacyjnych.który jest zintegrowanym rozwiązaniem wbudowanym, które pomaga uprościć łańcuch dostaw i montaż.
Okładka szkłowa:
1kształt: specjalne rozmiary, kształty, obróbki krawędzi, otwory i wycięcia
2Kolor: drukowanie jedwabiu, logo
3Materiał szklany: szkło gorylskie, szkło hartowane, PMMA
4.Oprawy: lustro, AG, AR, AF
Czujnik:
1Materiał czujnika: szkło, film, film+film
2. FPC: Konstrukcja kształtu opcjonalna
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix itp.
4Interfejs: I2C, USB, RS232
Częste pytania:
Czy mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
Co z czasem realizacji?
Odpowiedź: W przypadku produktów dostępnych na półce, próbki z zapasów natychmiast. 1-1,5 tygodnia do ponownego wykonania próbek. 4-6 tygodni do masowej produkcji. W przypadku produktów zaprojektowanych, 2-3 dni na propozycję rysunku;2 godziny do pobierania próbek przy zatwierdzaniu rysunku; 5-6 godzin w przypadku serii próbnej/produkcji seryjnej przy zatwierdzeniu próbki.
Q3. Czy macie jakieś ograniczenie MOQ dla zamówienia próbki i produkcji?
Odp.: Niski MOQ. Dostępne są 3-5 sztuk do sprawdzenia próbek. MOQ masowej produkcji jest zwykle 1K / partia. Wspieramy ilość niższą niż MOQ MP dla zamówienia trail-run / PP-run.
P4: Jak wysyłasz towary i jak długo trwa ich przywóz?
Odp.: Wysyłka za pomocą DHL, UPS, FedEx lub TNT. Dojazd trwa 5-7 dni. Wysyłka lotnicza i morska również opcjonalna.
P5: Jak wykonać zamówienie modułu LCD?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, klient potwierdza próbki i składa depozyt na formalne zamówienie.
Po czwarte, zorganizujemy produkcję.
P6: Czy można wydrukować moje logo na produkcie LCD?
A: Tak. Proszę poinformować nas formalnie na etapie projektowania, a my zrobimy próbki z logo do testu próbki i zatwierdzenia. Po zatwierdzeniu próbki, produkcja masowa będzie kontynuować zatwierdzone próbki.
Q7: Czy oferujesz gwarancję na produkty?
O: Tak, oferujemy 1 rok gwarancji na nasze produkty.
P8: Jak postępować z wadliwymi?
A: Po pierwsze, Nasze produkty są produkowane w ścisłym systemie kontroli jakości i wadliwy wskaźnik będzie mniejszy niż 0,2%.
Po drugie, w okresie gwarancji wyślemy nowe płyty LCD z nowym zamówieniem w niewielkiej ilości.Naprawiamy je i odesłamy do Ciebie lub możemy omówić rozwiązanie w tym ponowne połączenie zgodnie z rzeczywistą sytuacją.
