7 cali wyświetlacz TFT klasy przemysłowej 1024X600 kropek RGB Interfejs z CTP Wprowadzenie produktu
SAEF Technology SF-TC700B-8619A-CT6 jest wyświetlaczem TFT klasy przemysłowej o rozdzielczości 1024x600 pikseli.i szie z okna pokrycia jest dostosowywalnyModuł LCD ma wymiar 164,7x99,7x4,43 mm i wymiar AA 154,21x85,92 mm. Interfejs LCM to 24 bitowy interfejs RGB, 50 pinów. Interfejs CTP jest I2C.
Wyświetlacz dotykowy SF-TC700B-8619A-CT6 ma jasność powierzchni 300cd/m2 (nits), może być również zaprojektowany na 1000cd/m2 (nits).Ten moduł 7 ′′ TFT LCD jest szeroko stosowany w sprzęcie pomiarowym, urządzenia medyczne, domowa automatyka, system bezpieczeństwa dostępu, etykieta cenowa w supermarkecie oraz urządzenia gospodarstwa domowego, urządzenie GPS itp.
Cechy
| Kluczowe słowa: |
7 cali przemysłowy wyświetlacz TFT |
| Rozstrzygnięcie: |
1024x600 kropek |
| Interfejs TFT LCD: |
RGB |
| Ekran dotykowy: |
CTP ((Kapacytatywny ekran dotykowy) |
| Wyroby: |
50 |
| Światłość powierzchni: |
300 Cd/m2 - 1000 Cd/m2 Nieobowiązkowe |
| Interfejs CTP: |
Interfejs I2C |
| Wymiar zarysu: |
164.7x99.7x4.43 mm |
| Obszar aktywny: |
154.21x85.92 mm |
| W kierunku widzenia: |
IPS Wszystkie kąty widzenia ((80/80/80/80) |
| Temperatura pracy: |
-20°C do +70°C |
| Żywotność LED: |
40000 godzin |
| Certyfikat: |
ISO9001:2015 / ISO1400:2015 |
| Zgodność: |
Zgodne z wymogami Rohs & Reach |
7 cali wyświetlacz TFT klasy przemysłowej 1024X600 kropek RGB Interfejs z rysunkiem produktu CTP
Definicja szpilki
| Numer pin |
Symbol |
Opis |
| 1 |
LED+ |
Pojemność światła LED (anody) |
| 2 |
LED+ |
Pojemność światła LED (anody) |
| 3 |
Światło LED |
Pojemność dla podświetlenia LED (katody) |
| 4 |
Światło LED |
Pojemność dla podświetlenia LED (katody) |
| 5 |
GND |
GROUND ((0V) |
| 6 |
VCOM |
napięcie zasilania do wspólnej elektrody panelu TFT |
| 7 |
DVDD |
Zasilanie dla obwodów cyfrowych i analogowych |
| 8 |
Moduł |
Wybierz tryb DE/SYNC. MODE=0:SYNC; MODE=1:DE; |
| 9 |
DE |
Wprowadzenie danych Włączyć tryb TTL |
| 10 |
VS |
Wprowadzenie synchronizacji pionowej |
| 11 |
HS |
Horyzontalny wpis synchronizacji |
| 12 ~ 19 |
B7~B0 |
Dane niebieskie |
| 20 ~ 27 |
G7~G0 |
Dane zielone |
| 28 ~ 35 |
R7~R0 |
Dane czerwone |
| 36 |
GND |
GROUND ((0V) |
| 37 |
DCLK |
Równoległe wejście zegara RGB |
| 38 |
GND |
GROUND ((0V) |
| 39 |
L/R |
Wybór lewy / prawy |
| 40 |
U/D |
Ustawienie sterownika bramy w górę / w dół |
| 41 |
VGH |
Brama WŁASNOŚCI |
| 42 |
VGL |
Włókno bramy OFF |
| 43 |
AVDD |
Moc dla obwodu analogowego |
| 44 |
Zresetowanie |
Globalny szpil resetowy |
| 45 |
NC |
Brak połączenia. |
| 46 |
VCOM |
napięcie zasilania do wspólnej elektrody panelu TFT |
| 47 |
DITHB |
Włączyć/wyłączyć funkcję hamowania |
| 48 |
GDN |
GROUND ((0V) |
| 49 |
NC |
Brak połączenia. |
| 50 |
NC |
Brak połączenia. |

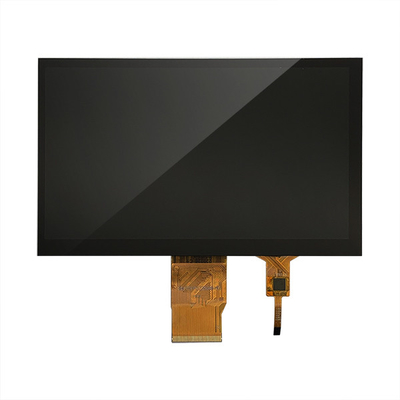

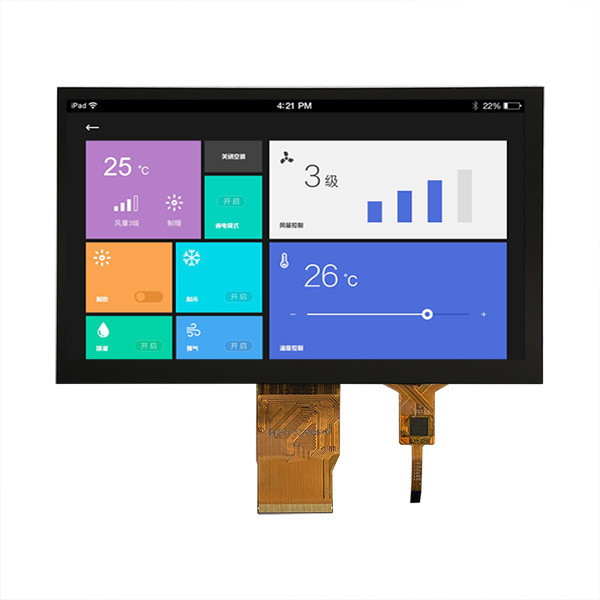

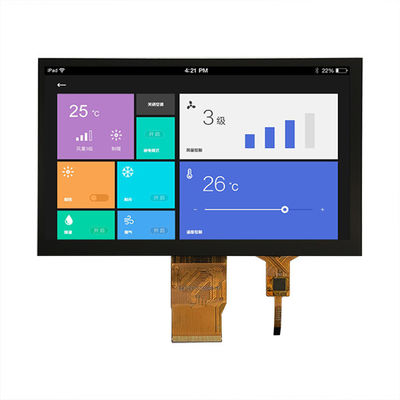

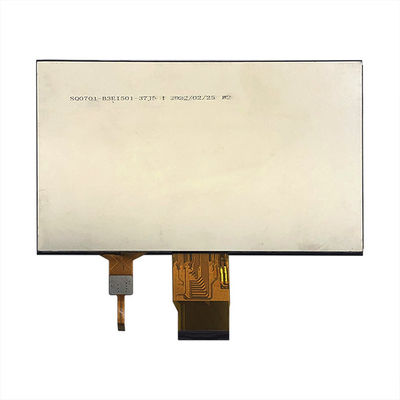

7 cali wyświetlacz TFT klasy przemysłowej 1024X600 kropek RGB Interfejs z obrazem produktu CTP
TFT LCD Display Module Producent - ponad 300 standardowych elementów TFT na linii
SAEF Technology jest wiodącym światowym producentem ekranów TFT LCD z siedzibą w Chinach. SAEF oferuje szeroką gamę małych i średnich modułów wyświetlaczy TFT w rozmiarach od 0,96 ",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" i 28" TFT (rozmiar przekątny obszaru aktywnego) itp.Na tej stronie internetowej znajduje się ponad 300 standardowych modeli TFT; ponadto prawie każdy element jest dopuszczalny do pochodzenia ze standardowych elementów w celu spełnienia wymogów klientów.
Ekrany SAEF TFT kwalifikują się zgodnie ze standardem przemysłowym, w tym standardowe moduły TFT-LCD, IPS TFT, wysokiej jasności TFT LCD (ekran czytelny na światło słoneczne), panele TFT z płytami sterowania,Rodzaj pręta TFTWyświetlacze te obejmują tryb krajobrazu lub portretów.Wyświetlacze SAEF TFT LCD są dostępne w różnych rozdzielczościach, a ekran dotykowy jest opcjonalny w technologii rezystywnej i przewidującej pojemność (PCAP touch screen)Wiele naszych modułów wyświetlaczy TFT posiada więcej niż jeden interfejs, w tym MCU, RGB, TTL, LVDS i MIPI DSI.Moduły SAEF TFT są idealne do wielu zastosowań, w tym kontroli przemysłowej, maszyny do kawy, sprzęt medyczny, system POS, automatyka, nawigacja GPS, artykuły branżowe, kontrola energii, telekomunikacja, sprzęt medyczny itp.
