Szczegóły Produktu:
|
| słowa kluczowe: | HDMI 7 cali do wyświetlacza Raspberry PI | Rezolucja: | 1024x600 |
|---|---|---|---|
| Interfejs CTP: | USB | Luminancja powierzchni: | 500 cd/m2 - 1000 cd/m2 |
| Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) | Szpilki: | 19 |
| Kierunek oglądania: | IPS Wszystkie kąty widzenia (80/80/80/80) | Żywotność LED: | 40 000 godzin |
| Temperatura pracy: | -20℃ do +70℃ | Zgodność: | Zgodność z REACH i RoHS |
| Podkreślić: | Pojemnościowy wyświetlacz HDMI TFT,wyświetlacz Raspberry PI HDMI TFT,przemysłowy wyświetlacz TFT Raspberry PI |
||
7-calowy wyświetlacz HDMI, 7-calowy wyświetlacz PCAP TFT
SFRA700H-1024600ACT-01 to moduł HDMI TFT LCD, który integruje TFT LCD, PCAP touch i płytę sterującą.
1- Moduł doskonale prezentuje wyjście sygnału cyfrowego HDMI z komputera PC na ekranie LCD 1024*600.
2- Obsługa standardów HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2.Źródło sygnału HDMI jest kompatybilne z popularnymi minikomputerami, takimi jak Raspberry Pi, BB Black, Banana Pi itp.
3- DOTYK jest z USB na I2C, nie ma potrzeby instalowania sterowników.
4- Projekt jest używany głównie na wyświetlaczu Raspberry Pi i może być również używany na innych przemysłowych urządzeniach dotykowych z małym ekranem HDMI.Gdy jest używany jako wyświetlacz Raspberry Pi, obsługuje Raspbian, Ubuntu, WIN10 IOT i inne systemy, za jednym dotknięciem.
5- gdy jest używany jako wyświetlacz komputerowy, obsługuje system Windows 7/8/10, pięciopunktowy dotyk, bez sterowników.
| Wersja | 01 | ||
| Obsługiwany sygnał | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| DOTYKAĆ | standard USB | ||
| VGA | Nie wspierany | ||

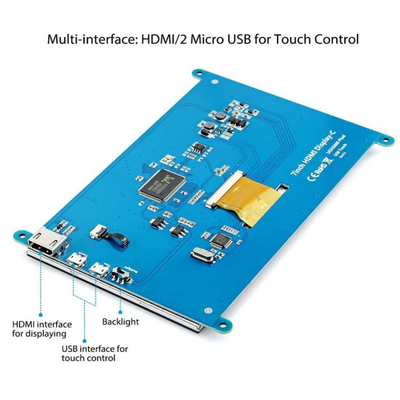

| Interfejs na płycie głównej | Wejście | HDMI | Złącze HDMI typu A żeńskie złącze 19-pinowe (poziome) |
| USB | MICRO 5P USB żeńskie typu B 5,9MM (poziome) | ||
| Interfejs słuchawek | NC | ||
| Interfejs dotykowy | 6 pinów | FPC-0.5-6PIN (poziomo) | |
| Interfejs wyświetlacza | RGB 50 pinów | FPC-0.5-50PIN (poziomy) | |
| Audio | Wyjście audio | 8 Ω1,5 W | 4PIN-1.25 H1.8 Ultracienkie siedzisko żeńskie (poziome) |
| Zasilacz | Wejście zasilania | Wejście USB 5 V (+/-0,5 V) | |
| Wyświetl Vop | 3,3 V | ||
| Działanie zasilania | Włącz wyświetlacz | ||
| Zużycie energii w trybie czuwania płyty głównej | <0,25 W | ||
| Menu ekranowe | Menu (rezerwacja) | Jasność, Kontrast, Automatyczna korekcja, Faza, Zegar, Pozycja pola, Ustawienie funkcji, Resetowanie itp. | |
| Język (rezerwa) | Chiński, angielski, francuski, niemiecki, włoski, hiszpański, rosyjski, koreański, japoński itp. | ||
| przycisk (zarezerwowany) | ZASILANIE, MENU, GÓRA, DÓŁ, WYJŚCIE | ||

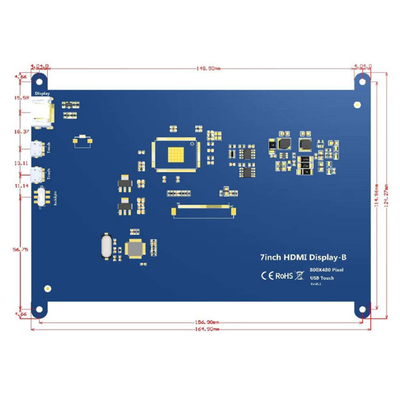

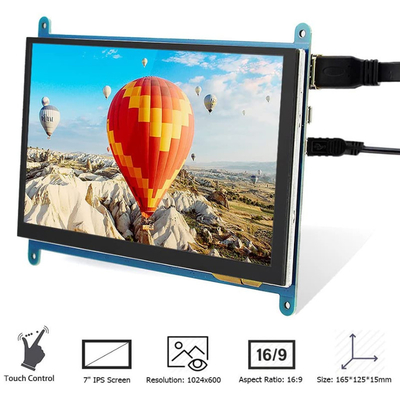

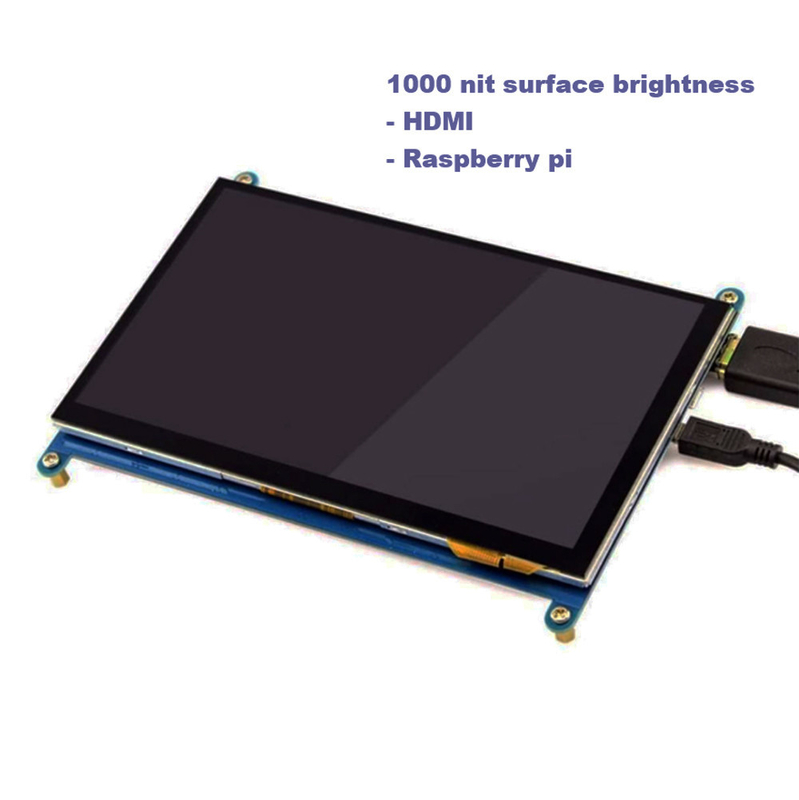

7-calowy wyświetlacz HDMI, 7-calowy wyświetlacz PCAP TFTobraz produktu
Definicja pinów interfejsu HDMI
| 1 | DANE TMDS2+ |
| 2 | DANE TMDS2 Ekranowane |
| 3 | DANE TMDS2- |
| 4 | DANE TMDS1+ |
| 5 | DANE TMDS1 Ekranowane |
| 6 | DANE TMDS1- |
| 7 | DANE TMDS0+ |
| 8 | DANE TMDS0 Ekranowane |
| 9 | DANE TMDS0- |
| 10 | ZEGAR DANYCH TMDS+ |
| 11 | ZEGAR DANYCH TMDS Ekranowany |
| 12 | ZEGAR DANYCH TMDS- |
| 13 | CEC (opcjonalnie kontrola elektroniki użytkowej) |
| 14 | Zarezerwowany (w kablu, ale NC w urządzeniu) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | Uziemienie DDC/CEC |
| 18 | +5V (zasilanie) |
| 19 | Kabel sondy typu „hot swap”. |
Definicja pinów USB (5V).
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Definicja pinów USB TP
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Interfejs głośnika Pin Definicja
| 1 | ROUT+ |
| 2 | POGROM- |
| 3 | PROSTAK- |
| 4 | LOUT+ |
6,Definicja pinów LCD
| 1 |
VLED+
|
Zasilanie podświetlenia LED (anoda)
|
| 2 |
VLED+
|
Zasilanie podświetlenia LED (anoda)
|
| 3 |
VLED-
|
Zasilanie podświetlenia LED (katoda)
|
| 4 |
VLED-
|
Zasilanie podświetlenia LED (katoda)
|
| 5 |
GND
|
Uziemienie zasilania
|
| 6 |
VCOM
|
Wspólne napięcie
|
| 7 |
DVDD
|
Zasilanie obwodu cyfrowego
|
| 8 |
TRYB
|
Wybierz tryb DE/SYNC
|
| 9 |
DE
|
Wprowadzanie danych Włącz
|
| 10 |
VS
|
Wejście synchronizacji pionowej
|
| 11 |
HS
|
Wejście synchronizacji poziomej
|
| 12 |
B7
|
Niebieskie dane (MSB)
|
| 13 |
B6
|
Niebieskie dane
|
| 14 |
B5
|
Niebieskie dane
|
| 15 |
B4
|
Niebieskie dane
|
| 16 |
B3
|
Niebieskie dane
|
| 17 |
B2
|
Niebieskie dane
|
| 18 |
B1
|
Niebieskie dane
|
| 19 |
B0
|
Niebieskie dane (LSB)
|
| 20 |
G7
|
Zielone dane (MSB)
|
| 21 |
G6
|
Zielone dane
|
| 22 |
G5
|
Zielone dane
|
| 23 |
G4
|
Zielone dane
|
| 24 |
G3
|
Zielone dane
|
| 25 |
G2
|
Zielone dane
|
| 26 |
G1
|
Zielone dane
|
| 27 |
G0
|
Zielone dane (LSB)
|
| 28 |
R7
|
Czerwone dane (MSB)
|
| 29 |
R6
|
Czerwone dane
|
| 30 |
R5
|
Czerwone dane
|
| 31 |
R4
|
Czerwone dane
|
| 32 |
R3
|
Czerwone dane
|
| 33 |
R2
|
Czerwone dane
|
| 34 |
R1
|
Czerwone dane
|
| 35 |
R0
|
Czerwone dane (LSB) |
| 36 |
GND
|
Uziemienie zasilania
|
| 37 |
DCLK
|
Przykładowy zegar
|
| 38 |
GND
|
Uziemienie zasilania
|
| 39 |
L/P
|
Wybór lewo/prawo
|
| 40 |
U/D
|
Wybór góra/dół
|
| 41 |
VGH
|
Napięcie WŁ. bramki
|
| 42 |
VGL
|
Brama OFF Napięcie
|
| 43 |
AVDD
|
Zasilanie obwodu analogowego
|
| 44 |
RESETOWANIE
|
Globalny pin resetowania.
|
| 45 |
NC
|
Brak połączenia
|
| 46 |
VCOM
|
Wspólne napięcie
|
| 47 |
DITHB
|
Funkcja ditheringu
|
| 48 |
GND
|
Uziemienie zasilania
|
| 49 |
NC
|
Brak połączenia
|
| 50 |
NC
|
Brak połączenia
|
Panel dotykowy Definicja pinów
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
