Szczegóły Produktu:
|
| Kluczowe słowa: | Wyświetlacz HDMI TFT 5 cali | Wsparcie: | Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
|---|---|---|---|
| Rozstrzygnięcie: | 800*480 punktów | Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) |
| Luminancja powierzchni: | 300 cd/m2 - 1000 cd/m2 | Interfejs CTP: | IIC na USB |
| Kierunek patrzenia: | IPS Wszystkie kąty widzenia (85/85/85/85) | Żywotność diody LED: | 40 000 godzin |
| Temperatura robocza: | ¥20°C do +70°C | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 800x480 Dots Wyświetlacz dotykowy HDMI,Wyświetlacz dotykowy Raspberry Pi HDMI,Przemysłowy wyświetlacz TFT ISO9001 |
||

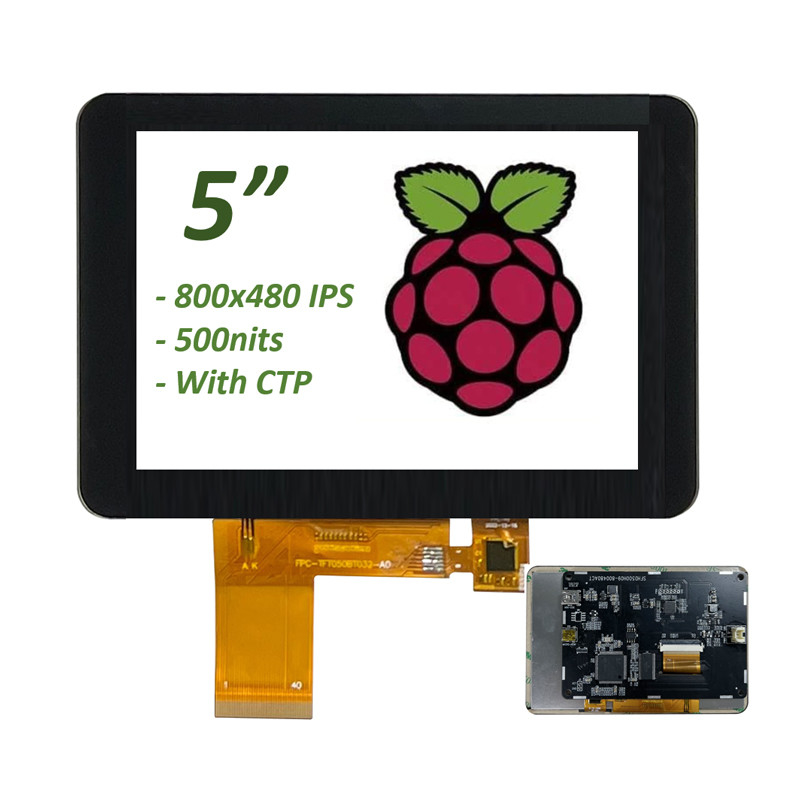

5" Raspberry Pi Kompatybilny HDMI TFT Ekran dotykowy 800x480 IPS Wprowadzenie produktu

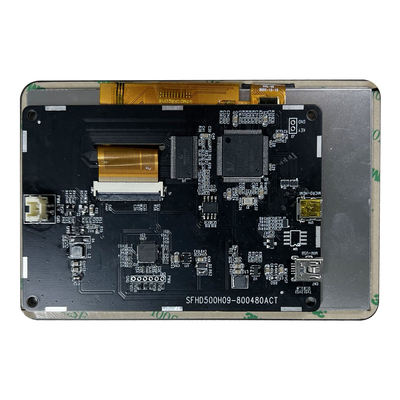

SFHD500H09-800480A-CT jest modułem HDMI TFT LCD, który zintegrował TFT LCD, PCAP touch i deskę sterującą.
Ten 5-calowy wyświetlacz TFT jest idealnym towarzyszem dla Raspberry Pi.To połączenie zapewnia wszystko, czego potrzebuje wyświetlacz - informacje wyświetlaneTo oznacza, że wszystkie GPIO RPi są dostępne do połączenia z innymi urządzeniami peryferyjnymi*.
Ponadto, w przeciwieństwie do wielu wyświetlaczy RPi, ten wyświetlacz jest gotowy do użycia i nie wymaga modyfikacji pliku config.txt w RPi przed uruchomieniem*.
Charakterystyka:
> 5" pełnobarwny wyświetlacz TFT 500 nitów
>Kapacytatywny ekran dotykowy
>Wsparcie: wyjście sygnału interfejsu RGB.
>Wsparcie: język OSD ((chiński/angielski).
>Wymagany jest pojedynczy złącze 15-pin do wyświetlania, dotyku z pokryciem i zasilania
>Łączy się z rodzimym DSI na RPi Nie używa GPIO
>Plik konfiguracyjny gotowy do użycia
>Wsparcie: funkcja I2C do USB pojemnościowa jedno- i wielo-dotyk.
>Wsparcie: Źródło sygnału HDMI, np. Windows/Raspberry Pi/ATK/STB/DVD.
>Wsparcie: wejście DC-5V USB-5V2A.
>Audio: Nie obsługuje, w razie potrzeby można go dostosować.
>Oprogramowanie na płycie głównej obsługuje aktualizacje online.
|
Wprowadzenie wideo |
HDMI | 1080p | ||
| Wersja HDCP | 2.0 | |||
| Moc operacyjna | Prąd stały 5V2A | |||
| Zużycie mocy w stanie gotowości | < 0,25 W | |||
|
Wyświetlacz LCD |
Wyświetlacz | TFT LCD | ||
| Interfejs wyświetlania | RGB | |||
| Rozstrzygnięcie | 800*480@60HZ | |||
| Napięcie ekranu napędu | 3.3V | |||
| Wyjście z słuchawek | Nie wsparcie | |||
| Wyjście głośnika | Nie wsparcie | |||
| LED | Sposób regulacji jasności | PWM | ||
| Klawiatura | Nie wsparcie | |||
| Język OSD | Chiński/angielski | |||
5" Raspberry Pi Kompatybilny HDMI TFT Touchscreen Display 800x480 IPS Rysunek produktu

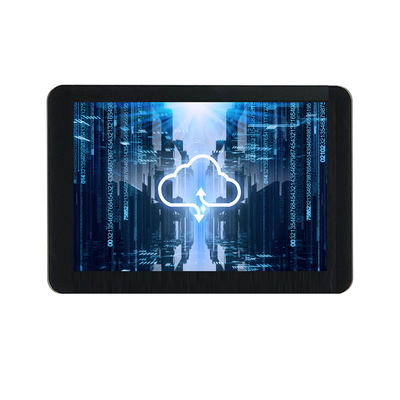

5" Raspberry Pi Kompatybilny HDMI TFT Ekran dotykowy 800x480 IPS Obraz produktu
Definicja pinów HDMI
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S. DATA2 osłonięty ekran |
| 3 | T.M.D.S. DATA2- |
| 4 | T.M.D.S. DATA1+ |
| 5 | T.M.D.S. DATA1 osłonięty ekran |
| 6 | T.M.D.S. DATA1- |
| 7 | T.M.D.S. DATA0+ |
| 8 | T.M.D.S. DATA0 osłonięty ekran |
| 9 | /T.M.D.S. DATA0- |
| 10 | T.M.D.S. DATA CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK osłonięty ekran |
| 12 | /T.M.D.S. /DATY CLOCK- |
| 13 |
CEC (Consumer Electronics Control, opcjonalnie elektroniczne Consumer Controller (elektroniczny kontroler konsumpcji) |
| 14 | Rezerwowane (w kablu, ale N.C. na urządzeniu) |
| 15 | SCL ((DDC Clock) |
| 16 | Dane SDA ((DDC) |
| 17 | DDC/CEC Ground |
| 18 | Moc +5V |
| 19 | Włókna sondy, które można wymienić na gorąco |
Zakłady produkcyjne i certyfikaty
Technologia SAEF Mini / Small HDMI Signal TFT LCD Display Panel
SAEF wydany dla sygnału HDMI Wyświetlacze są zaprojektowane do pracy z Raspberry Pi lub systemem wbudowanym, komputerami z jedną płytą (lub komputerami stacjonarnymi / laptopami), które obsługują wyjście sygnału HDMI.Moduły wyświetlania tej serii są wyposażone w tablicę sterującą z wyjściem interfejsu sygnału HDMISAEF oferuje szeroką gamę małych i średnich modułów wyświetlaczy HDMI TFT w rozmiarach od 1,28 cali do HDMI TFT Round Display.,2,8-calowy wyświetlacz HDMI TFT okrągły, 3,4-calowy wyświetlacz HDMI TFT okrągły, 3,6-calowy wyświetlacz HDMI TFT okrągły, 5-calowy wyświetlacz HDMI TFT okrągły, 4,3-calowy wyświetlacz HDMI TFT, 5-calowy wyświetlacz HDMI TFT,7-calowy wyświetlacz HDMI TFT, 10,1 cala HDMI TFT Display, 11,6 cala HDMI TFT Display, 12,3 cala HDMI TFT Display, 13,3 cala HDMI TFT Display, 14 cala HDMI TFT Display, 15 cala HDMI TFT Display, 15,6 cala HDMI TFT Display,17-calowy wyświetlacz HDMI TFT, 18,5-calowy wyświetlacz HDMI TFT, 21,5-calowy wyświetlacz HDMI TFT, 23,8-calowy wyświetlacz HDMI TFT, 24-calowy wyświetlacz HDMI TFT, 25-calowy wyświetlacz HDMI TFT, 27-calowy wyświetlacz HDMI TFT i 28-calowy wyświetlacz HDMI TFT.Te wyświetlacze są przedstawione poniżej zalety:
> Zaprojektowane tak, aby używanie Raspberry Pi stało się łatwe (Wsparcie używania Rasberry Pi)
> Wspiera wyjście sygnału HDMI
> Dobra reakcja dotykowa
> Szybki czas reakcji
> Wsparcie dla Raspberry Pi GPIO
> Wspiera mini-PC, może działać jako monitor komputerowy
> Wsparcie RTP z interfejsem USB
> Opcja wspierania PCAP
> Dostępna opcja bez panelu dotykowego
Słowo kluczowe wyszukiwania: 1,28 cala HDMI TFT Round Display, 2,8 cala HDMI TFT Round Display, 3,4 cala HDMI TFT Display, 3,6 cala HDMI TFT Round Display, 5 cala HDMI TFT Round Display, 4,3 cala HDMI TFT Display,5-calowy wyświetlacz HDMI TFT, 7-calowy wyświetlacz HDMI TFT, 10,1-calowy wyświetlacz HDMI TFT, 11,6-calowy wyświetlacz HDMI TFT, 12,3-calowy wyświetlacz HDMI TFT, 13,3-calowy wyświetlacz HDMI TFT, 14-calowy wyświetlacz HDMI TFT15-calowy wyświetlacz HDMI TFT, 15,6-calowy wyświetlacz HDMI TFT, 17-calowy wyświetlacz HDMI TFT, 18,5-calowy wyświetlacz HDMI TFT, 21,5-calowy wyświetlacz HDMI TFT, 23,8-calowy wyświetlacz HDMI TFT, 24-calowy wyświetlacz HDMI TFT, 25-calowy wyświetlacz HDMI TFT27-calowy wyświetlacz HDMI TFT, 28-calowy wyświetlacz HDMI TFT
