Szczegóły Produktu:
|
| Kluczowe słowa: | 4,3-calowy wyświetlacz DSI-HDMI | Rozstrzygnięcie: | 800x480 pikseli |
|---|---|---|---|
| Wsparcie: | HDMI1.3, HDMI1.4, HDCP1.4, HDCP2.2 | Kompatybilny z: | Raspberry Pi, BB Black, Banana Pi |
| Interfejs CTP: | USB do IIC | Luminancja powierzchni: | 300 cd/m2 - 1000 cd/m2 |
| Ekran dotykowy: | CTP (pojemnościowy ekran dotykowy) | Żywotność diody LED: | 40 000 godzin |
| Temperatura robocza: | ¥20°C do +70°C | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz Raspberry Pi DSi 300cd/m2,800x480 wyświetlacz Raspberry Pi DSi,wyświetlacz CTP Raspberry Pi 4 DSi |
||
40,3-calowy wyświetlacz DSI, 4,3-calowy wyświetlacz HDMI
SFHDMI430H-800480A-CT jest modułem HDMI TFT LCD, który zintegrował TFT LCD, PCAP touch i deskę sterującą.
14,3-calowy ekran IPS, rozdzielczość sprzętowa 800 x 480 kropek.
2Pojemnościowe 5-punktowe sterowanie dotykowe.
3.Płyty dotykowe pojemnościowe ze szkła hartowanego, o twardości >= 6H.
4. Wsparcie Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 wymaga opcjonalnego adaptera DSI-Cable-15cm.
5. Włącz ekran LCD bezpośrednio przez interfejs DSI Raspberry Pi z częstotliwością odświeżania do 60Hz.
6. W przypadku użycia z Raspberry Pi, OS Raspberry Pi / Ubuntu / Kali i Retropie są obsługiwane, bez napędu.
7Wsparcie do sterowania jasnością podświetlenia poprzez oprogramowanie.
Połączenia sprzętowe

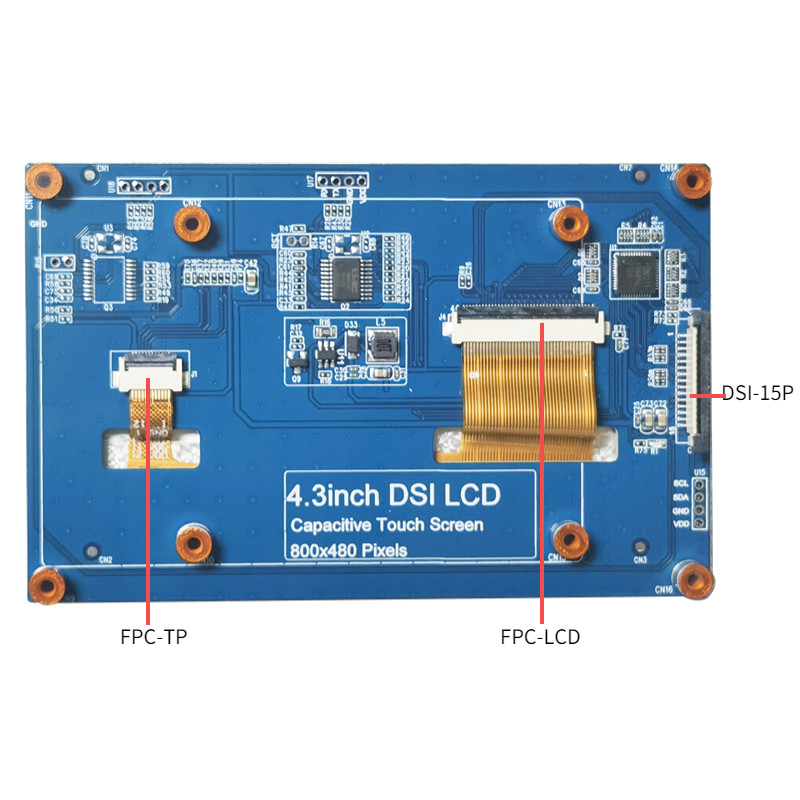

Za pomocą kabla FFC, podłącz 4,3-calowy LCD DSI do złącza DSI Raspberry Pi.
2Dla ułatwienia użytkowania, można przykręcić tylną część 4,3-calowego ekranu DSI LCD Raspberry Pi i zmontować miedziane filary.
Jak pokazano na poniższym rysunku:
Połączenia z oprogramowaniem
Systemy operacyjne Raspberry Pi / Ubuntu / Kali i Retropie dla Raspberry Pi.
1. Pobierz najnowszą wersję obrazu z oficjalnej strony internetowej Raspberry Pi. Pobierz skompresowany plik na komputer i wyciągnij plik.img.
2. Podłącz kartę TF do komputera i sformatuj kartę TF za pomocą oprogramowania SDFormatter.
3. Otwórz oprogramowanie Win32DiskImager, wybierz obraz systemu przygotowany w kroku 1, i kliknij napis, aby rozświetlić obraz systemu.
4Po migając, zapisz i bezpiecznie wyrzucić kartę TF i wstawić kartę TF do Raspberry Pi.
5Po uruchomieniu systemu, można go normalnie dotknąć.
Uwaga: W dniu 2 grudnia 2021 roku system operacyjny Raspberry Pi podzielony został na dwie gałęzie, gałęzię Buster i gałęzię Bullseye.
Oddział Bustera jest kontynuacją starego systemu i jest bardziej stabilny. Oddział Bullseye dodał nowe funkcje, wykorzystując biblioteki open source i nowe interfejsy.Obecna gałąź Bullseye została właśnie uwolniona i nie jest jeszcze stabilna..
Jeśli jesteś użytkownikiem przemysłowym, zaleca się zakład Buster.
Jeśli używasz systemu z odgałęzieniem Bustera, obraz będzie działał bez żadnych zmian.
Komentuj następujące stwierdzenie w pliku config.txt (plik konfig znajduje się w katalogu korzeniowym karty TF, tj. /boot):
#camera_auto_detect=1
#dtoverlay=vc4-kms-v3d
Dodaj poniżej [wszystkie] następujące stwierdzenie:
dtoverlay=vc4-fkms-v3d
start_x=1
Ponownie uruchomić Raspberry Pi po zapisania
Sudo ponownie uruchomić
Jeśli potrzebujesz użyć kamery CSI w systemie oddziału Bullseye, ponieważ oddział ten domyślnie używa biblioteki kamery libcamera, ta biblioteka nie obsługuje sterowników FKMS.
Oprócz powyższych modyfikacji, musisz również zainstalować bibliotekę kamery Rappicam.
Oto jak go zainstalować:
Uruchom następujące polecenie w terminalu:
CD ~
Sudo apt instaluje cmake
Git klonhttps://github.com/raspberrypi/userland
cd użytkownik
/Buduj mnie.
sudo cp build/bin/* /bin/
Następnie uruchom następującą komendę do wyłączenia:
poweroff
Podłącz kamerę Raspberry Pi do interfejsu CSI Raspberry Pi, ponownie uruchom Raspberry Pi, a po uruchomieniu systemu wykonaj następującą komendę:
zdjęcie
- Raspistill -o image.jpg
Kamera
wideo.h264 -t 10000

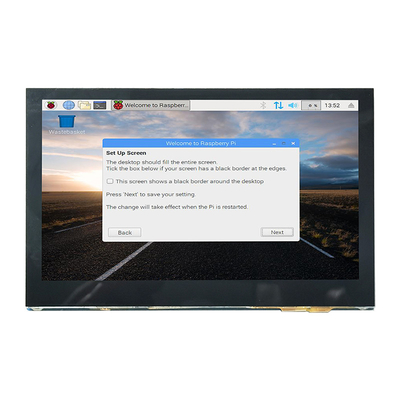

4.3 cala DSI, 4.3 cala HDMI DisplayObraz produktu
Definicja pinów interfejsu HDMI
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S. DATA2 Osłonięty |
| 3 | T.M.D.S. DATA2- |
| 4 | T.M.D.S. DATA1+ |
| 5 | T.M.D.S. DATA1 osłonięta |
| 6 | T.M.D.S. DATA1- |
| 7 | T.M.D.S. DATA0+ |
| 8 | T.M.D.S. DATA0 Osłonięty |
| 9 | /T.M.D.S. DATA0- |
| 10 | T.M.D.S. DATA CLOCK+ |
| 11 | Zegar danych TMDS zabezpieczony. |
| 12 | /T.M.D.S. /DATY CLOCK- |
| 13 | CEC (kontrola elektroniki konsumenckiej opcjonalna) |
| 14 | Rezerwowane (w kablu, ale N.C. na urządzeniu) |
| 15 | SCL(DDC) |
| 16 | SDA ((DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (zasilanie) |
| 19 | Kabel sondy do wymiany na gorąco |
